Верхний ступень (центральный) — HITACHI EX8000-6

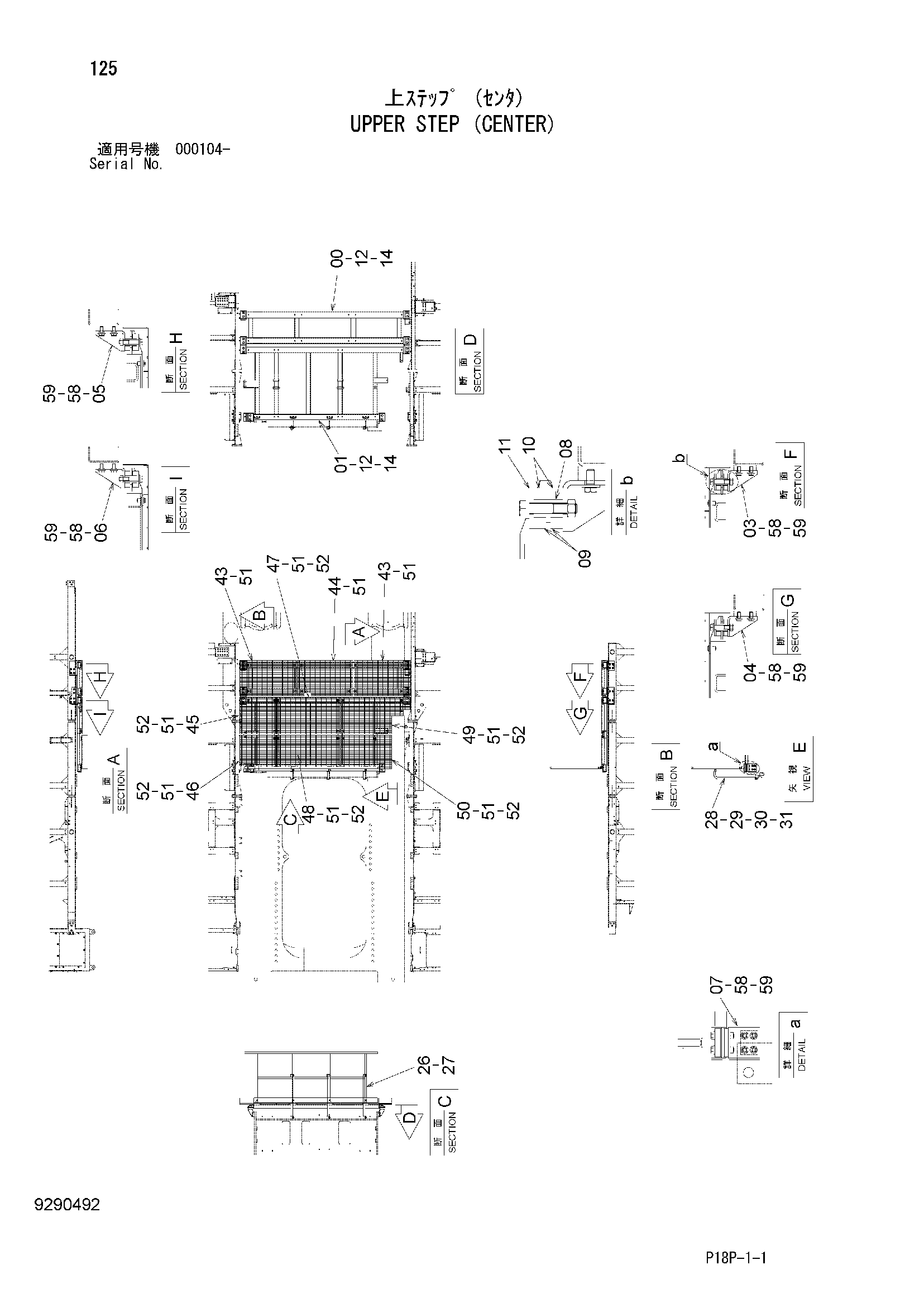

Заводская схема «Верхний ступень (центральный)» для HITACHI EX8000-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7047932 | Опора | 1 |
| 01 | 6023524 | Опора | 1 |
| 03 | 9762803 | Кронштейн | 1 |
| 04 | 9762804 | Кронштейн | 1 |
| 05 | 9762805 | Кронштейн | 1 |
| 06 | 9762806 | Кронштейн | 1 |
| 07 | 8101152 | Кронштейн | 2 |
| 08 | 4622584 | Проставка | 16 |
| 09 | 4622582 | Пластина | 16 |
| 10 | 4622583 | Пластина резиновый | 16 |
| 11 | 4622581 | Пластина | 8 |
| 12 | J922000 | Болт | 16 |
| 14 | J222020 | Шайба | 16 |
| 26 | 8113510 | Поручень | 1 |
| 27 | J271245 | Болт с шайбой | 8 |
| 27A | J901245 | Болт | 1 |
| 27B | J222012 | Шайба | 1 |
| 28 | 9744411 | Трубка | 3 |
| 29 | J271230 | Болт с шайбой | 6 |
| 29A | J901230 | Болт | 1 |
| 29B | J222012 | Шайба | 1 |
| 30 | J222012 | Шайба | 6 |
| 31 | J950012 | Гайка | 6 |
| 43 | 7047924 | Ступень | 2 |
| 44 | 7047925 | Ступень | 1 |
| 45 | 7047926 | Ступень | 1 |
| 46 | 7054914 | Ступень | 1 |
| 47 | 7047928 | Ступень | 1 |
| 48 | 7055730 | Ступень | 1 |
| 49 | 7054925 | Ступень | 1 |
| 50 | 7055731 | Ступень | 1 |
| 51 | J281035 | Болт с шайбой | 28 |
| 51A | J901035 | Болт | 1 |
| 51B | 4486055 | Шайба | 1 |
| 52 | J281025 | Болт с шайбой | 9 |
| 52A | J901025 | Болт | 1 |
| 52B | 4486055 | Шайба | 1 |
| 58 | J921635 | Болт | 26 |
| 59 | 4087197 | Шайба | 26 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX8000-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
