Обратный коллектор (правый) — HITACHI EX8000-6

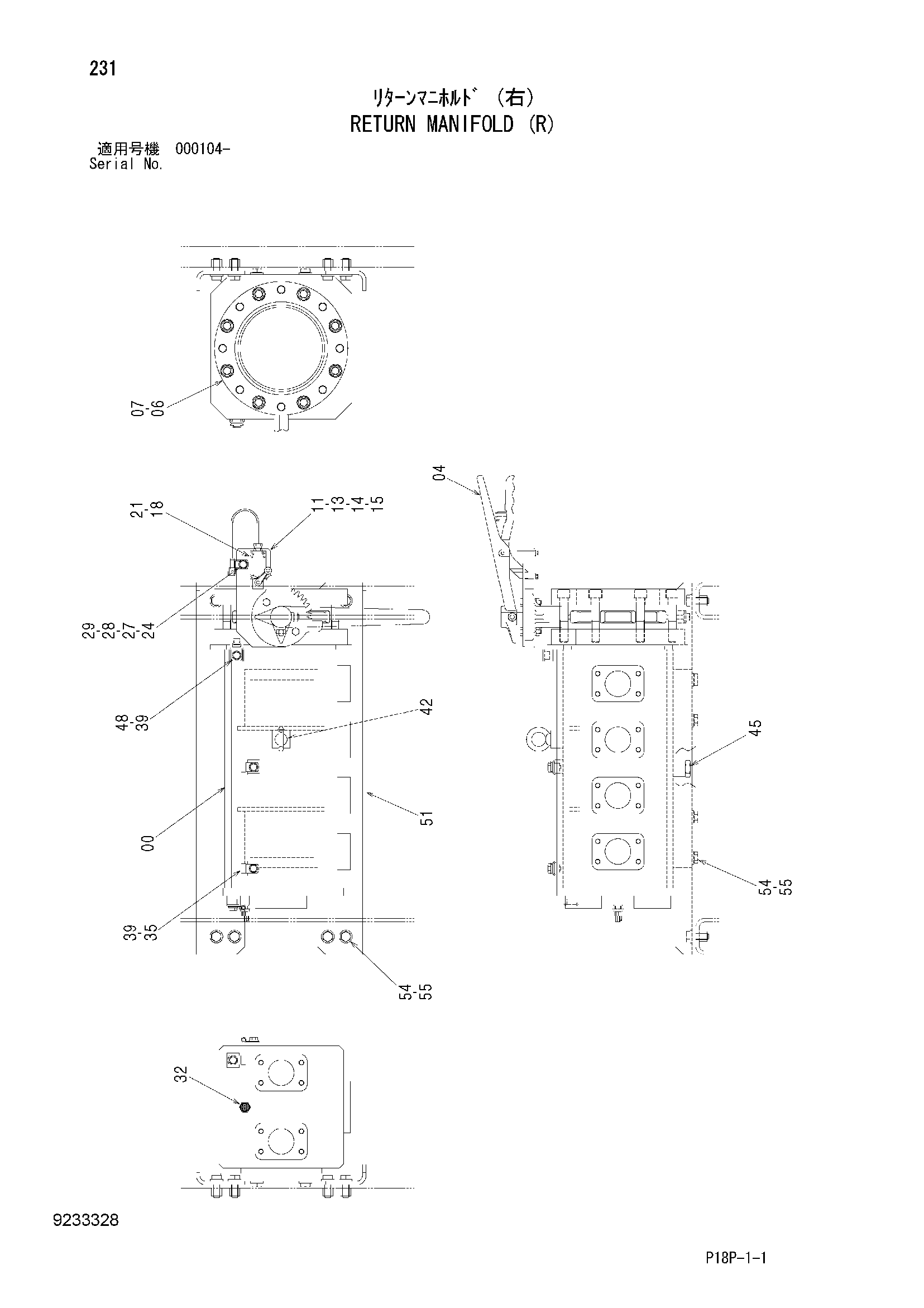

Заводская схема «Обратный коллектор (правый)» для HITACHI EX8000-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9233328 | Обратный коллектор (правый) | 1 | |
| 00 | 7045839 | Коллектор | 1 |
| 04 | 4646794 | Клапан | 1 |
| 06 | 4618120 | Фланец | 1 |
| 07 | M342011 | Болт: разъём | 8 |
| 11 | 3107256 | Кронштейн | 1 |
| 13 | J921035 | Болт | 2 |
| 14 | J222010 | Шайба | 2 |
| 15 | J950010 | Гайка | 2 |
| 18 | 4298612 | Выключатель концевой | 1 |
| 21 | J260614 | Болт с шайбой | 4 |
| 21A | J900614 | Болт | 1 |
| 21B | A590106 | Плоская шайба | 1 |
| 24 | 4257159 | Кронштейн | 1 |
| 27 | J921020 | Болт | 1 |
| 28 | J222010 | Шайба | 1 |
| 29 | J950010 | Гайка | 1 |
| 32 | 4436535 | Датчик давления | 1 |
| 32A | 957366 | Уплотнительное кольцо | 1 |
| 35 | 4190271 | Зажим | 3 |
| 39 | J271025 | Болт с шайбой | 4 |
| 39A | J901025 | Болт | 1 |
| 39B | J222010 | Шайба | 1 |
| 42 | 4083751 | Болт проушина | 1 |
| 45 | A885006 | Пробка | 1 |
| 45A | 4506424 | Уплотнительное кольцо | 1 |
| 48 | 4448037 | Кронштейн | 1 |
| 51 | 7046526 | Кронштейн | 1 |
| 54 | J921645 | Болт | 16 |
| 55 | J222016 | Шайба | 16 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX8000-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
