Радиатор (правый) — HITACHI EX8000-6

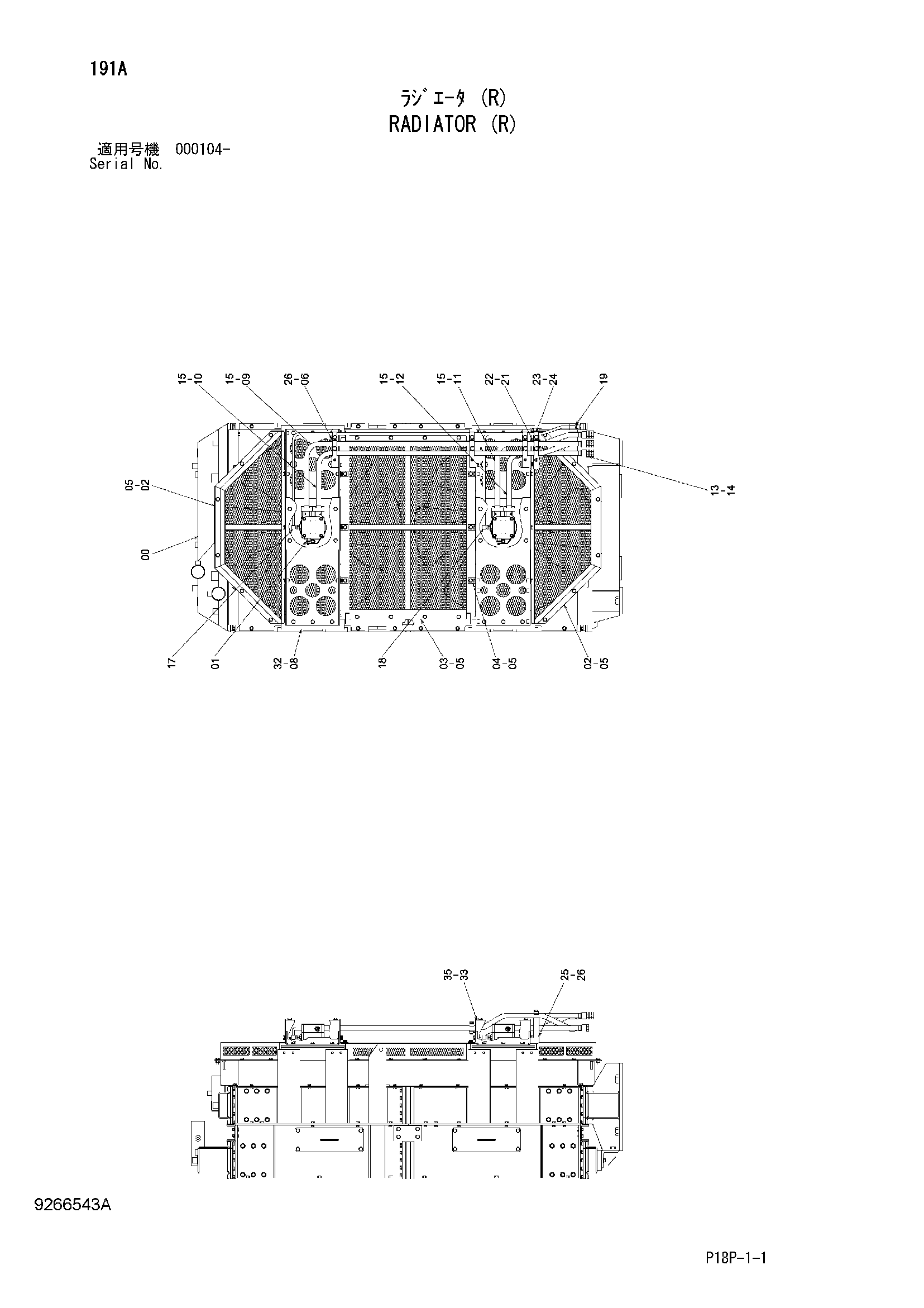

Заводская схема «Радиатор (правый)» для HITACHI EX8000-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9266543 | Радиатор | 1 | |
| 00 | 4653896 | Радиатор | 1 |
| 01 | 9266545 | Мотор-ассемблй | 2 |
| 02 | 7051145 | Сетка | 2 |
| 03 | 7051148 | Сетка | 1 |
| 04 | 4656863 | Кронштейн | 6 |
| 05 | J271030 | Болт с шайбой | 38 |
| 05A | J901030 | Болт | 1 |
| 05B | J222010 | Шайба | 1 |
| 06 | 8106043 | Кронштейн | 3 |
| 08 | 8105551 | Кронштейн | 4 |
| 09 | 8105956 | Трубка | 1 |
| 10 | 8105957 | Трубка | 1 |
| 11 | 8105958 | Трубка | 1 |
| 12 | 8105959 | Трубка | 1 |
| 13 | A853166 | Адаптер | 4 |
| 13A | 4506424 | Уплотнительное кольцо | 1 |
| 14 | 4153532 | Уплотнительное кольцо | 4 |
| 15 | M341030 | Болт с внутренним шестигранником | 16 |
| 17 | 8105960 | Трубка | 1 |
| 18 | 8105961 | Трубка | 1 |
| 19 | A852123 | Адаптер | 2 |
| 19A | 957366 | Уплотнительное кольцо | 1 |
| 21 | 4053596 | Хомут трубки | 4 |
| 22 | J271260 | Болт с шайбой | 4 |
| 22A | J901260 | Болт | 1 |
| 22B | J222012 | Шайба | 1 |
| 23 | 4401675 | Хомут | 4 |
| 24 | J271045 | Болт с шайбой | 4 |
| 24A | J901045 | Болт | 1 |
| 24B | J222010 | Шайба | 1 |
| 25 | 8106041 | Кронштейн | 1 |
| 26 | J271035 | Болт с шайбой | 8 |
| 26A | J901035 | Болт | 1 |
| 26B | J222010 | Шайба | 1 |
| 32 | J271240 | Болт с шайбой | 28 |
| 32A | J901240 | Болт | 1 |
| 32B | J222012 | Шайба | 1 |
| 33 | 8105981 | Крышка | 2 |
| 35 | J271025 | Болт с шайбой | 8 |
| 35A | J901025 | Болт | 1 |
| 35B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX8000-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
