Трансмиссия радиатор трубопроводы (левый) — HITACHI EX8000-6

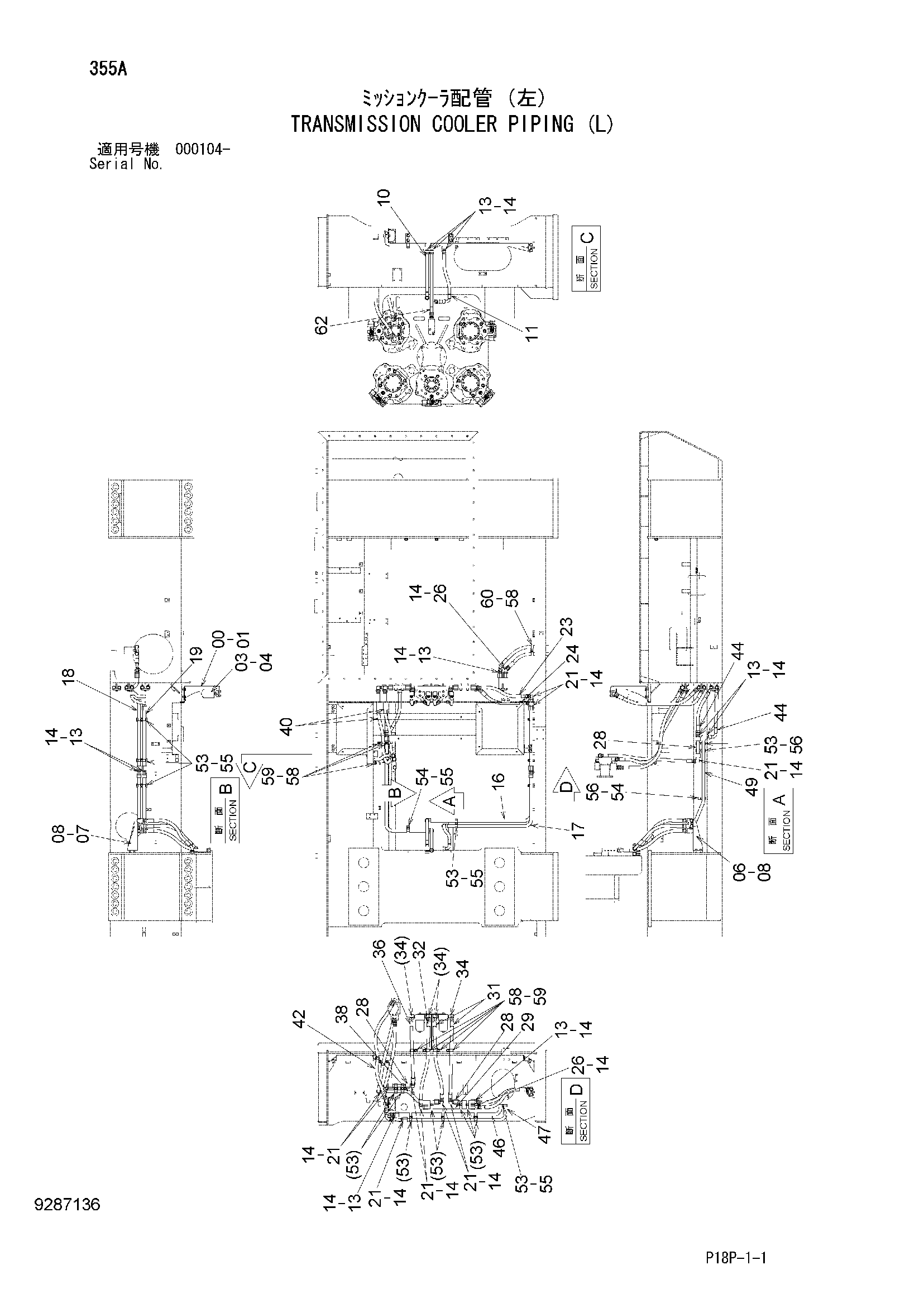

Заводская схема «Трансмиссия радиатор трубопроводы (левый)» для HITACHI EX8000-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8098468 | Кронштейн | 1 |
| 01 | J271230 | Болт с шайбой | 4 |
| 01A | J901230 | Болт | 1 |
| 01B | J222012 | Шайба | 1 |
| 03 | 4348786 | Масляный фильтр | 2 |
| 03A | 4252563 | Фильтрующий элемент | 1 |
| 04 | J271020 | Болт с шайбой | 4 |
| 04A | J901020 | Болт | 1 |
| 04B | J222010 | Шайба | 1 |
| 06 | 8097913 | Кронштейн | 1 |
| 07 | 9763233 | Кронштейн | 1 |
| 08 | J281025 | Болт с шайбой | 4 |
| 08A | J901025 | Болт | 1 |
| 08B | 4486055 | Шайба | 1 |
| 10 | 4639147 | Шланг | 1 |
| 11 | 4639146 | Шланг | 1 |
| 13 | 4042034 | Адаптер | 10 |
| 13A | 4506429 | Уплотнительное кольцо | 1 |
| 14 | 4366528 | Уплотнительное кольцо | 22 |
| 16 | 9764608 | Трубка | 1 |
| 17 | 9764607 | Трубка | 1 |
| 18 | 9764609 | Трубка | 1 |
| 19 | 9764528 | Трубка | 1 |
| 21 | 4102104 | Угловой штуцер | 10 |
| 21A | 4506429 | Уплотнительное кольцо | 1 |
| 23 | 4639155 | Шланг | 1 |
| 24 | 4639156 | Шланг | 1 |
| 26 | 4147627 | Угловой штуцер | 2 |
| 26A | 4506429 | Уплотнительное кольцо | 1 |
| 28 | 9764611 | Трубка | 3 |
| 29 | 9764610 | Трубка | 1 |
| 31 | 4639108 | Шланг | 2 |
| 32 | 4639107 | Шланг | 1 |
| 34 | 4304187 | Соединение шланг | 4 |
| 36 | 4629845 | Шланг | 1 |
| 38 | 9764612 | Трубка | 1 |
| 40 | 4621099 | Шланг | 2 |
| 42 | 4486979 | Шланг | 1 |
| 44 | 4633563 | Шланг | 2 |
| 46 | 8112177 | Трубка | 1 |
| 47 | 8112178 | Трубка | 1 |
| 49 | 8112179 | Трубка | 1 |
| 53 | 4053599 | Хомут трубки | 15 |
| 54 | 4053598 | Хомут трубки | 2 |
| 55 | J271270 | Болт с шайбой | 14 |
| 55A | J901270 | Болт | 1 |
| 55B | J222012 | Шайба | 1 |
| 56 | J271280 | Болт с шайбой | 3 |
| 56A | J901280 | Болт | 1 |
| 56B | J222012 | Шайба | 1 |
| 58 | 4190264 | Зажим | 9 |
| 59 | J271025 | Болт с шайбой | 7 |
| 59A | J901025 | Болт | 1 |
| 59B | J222010 | Шайба | 1 |
| 60 | J271030 | Болт с шайбой | 1 |
| 60A | J901030 | Болт | 1 |
| 60B | J222010 | Шайба | 1 |
| 62 | 4634262 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX8000-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
