Гидролинии хода (2) — HITACHI EX8000-6

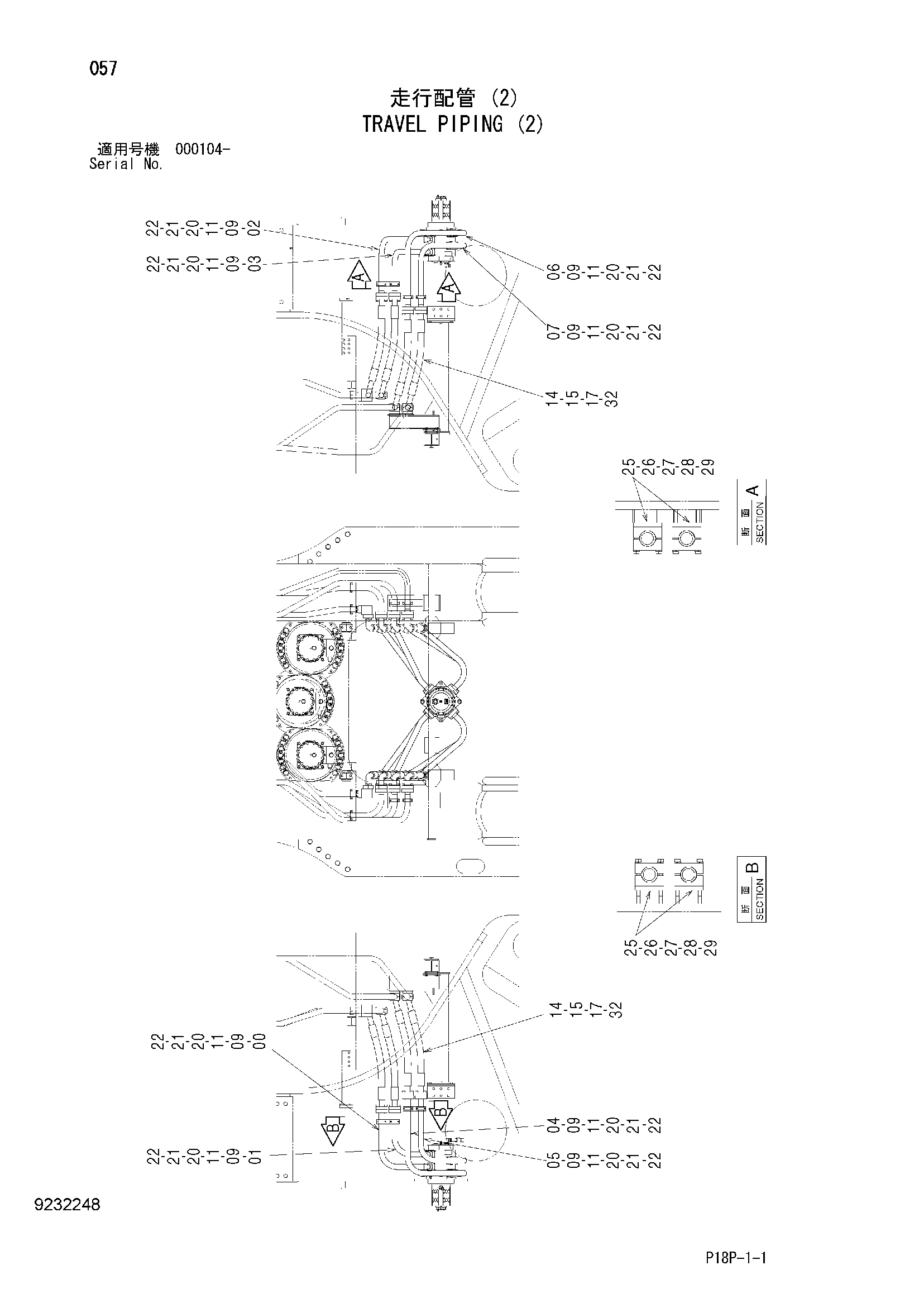

Заводская схема «Гидролинии хода (2)» для HITACHI EX8000-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8094962 | Трубка | 1 |
| 01 | 8094228 | Трубка | 1 |
| 02 | 8094223 | Трубка | 1 |
| 03 | 8094224 | Трубка | 1 |
| 04 | 8094229 | Трубка | 1 |
| 05 | 8094230 | Трубка | 1 |
| 06 | 8094963 | Трубка | 1 |
| 07 | 8094226 | Трубка | 1 |
| 09 | 4292385 | Уплотнительное кольцо | 8 |
| 11 | M342065 | Болт с внутренним шестигранником | 32 |
| 14 | 4169565 | Разъёмный фланец | 16 |
| 15 | M342065 | Болт с внутренним шестигранником | 32 |
| 17 | 4292385 | Уплотнительное кольцо | 8 |
| 20 | 4357265 | Хомут трубки | 16 |
| 21 | J921408 | Болт | 16 |
| 22 | J222014 | Шайба | 16 |
| 25 | 4399117 | Регулировочная шайба 1.6mm | 8 |
| 26 | 4399119 | Регулировочная шайба 2.3mm | 8 |
| 27 | 4399120 | Регулировочная шайба 3.2mm | 8 |
| 28 | 4410068 | Регулировочная шайба 6.0mm | 8 |
| 29 | 4410069 | Регулировочная шайба 12.0mm | 8 |
| 32 | 4363100 | Шланг | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX8000-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
