Двигатель платформа трубопроводы (правый)(5) — HITACHI EX8000-6

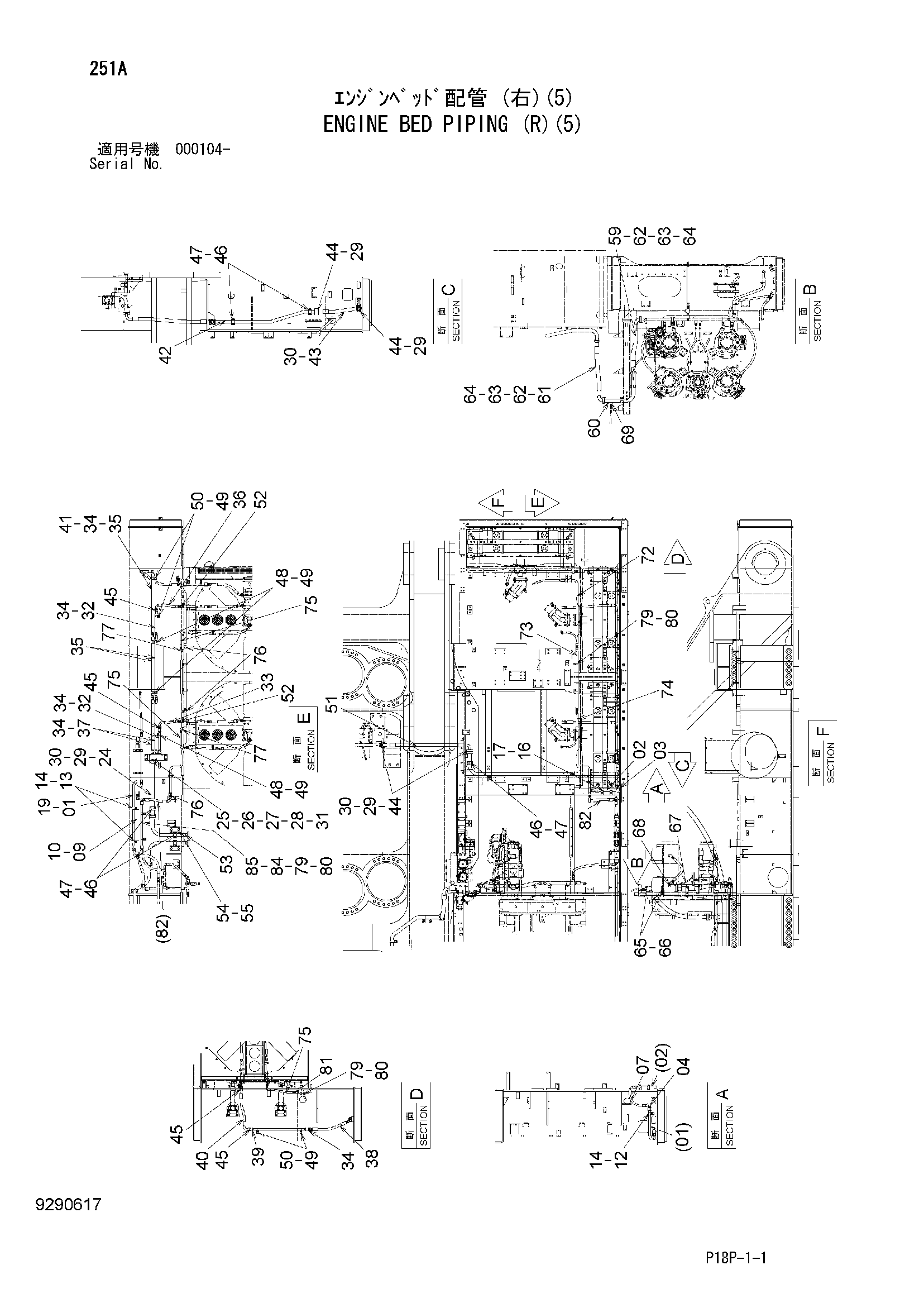

Заводская схема «Двигатель платформа трубопроводы (правый)(5)» для HITACHI EX8000-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9769611 | Трубка | 1 |
| 02 | 9769612 | Трубка | 1 |
| 03 | A852166 | Адаптер | 1 |
| 03A | 4506424 | Уплотнительное кольцо | 1 |
| 04 | A852366 | Угловой штуцер | 1 |
| 04A | 4506424 | Уплотнительное кольцо | 1 |
| 07 | 4684875 | Шланг | 1 |
| 09 | 9769613 | Трубка | 1 |
| 10 | A853388 | Угловой штуцер | 1 |
| 10A | 4506429 | Уплотнительное кольцо | 1 |
| 12 | 4190127 | Хомут трубки | 1 |
| 13 | 4189860 | Хомут трубки | 2 |
| 14 | J271270 | Болт с шайбой | 3 |
| 14A | J901270 | Болт | 1 |
| 14B | J222012 | Шайба | 1 |
| 16 | 4190126 | Хомут трубки | 2 |
| 17 | J271260 | Болт с шайбой | 2 |
| 17A | J901260 | Болт | 1 |
| 17B | J222012 | Шайба | 1 |
| 19 | 4042034 | Адаптер | 1 |
| 19A | 4506429 | Уплотнительное кольцо | 1 |
| 24 | 9762450 | Трубка | 1 |
| 25 | 3102310 | Блок | 1 |
| 26 | 4620272 | Кронштейн | 1 |
| 27 | J271225 | Болт с шайбой | 3 |
| 27A | J901225 | Болт | 1 |
| 27B | J222012 | Шайба | 1 |
| 28 | J281225 | Болт с шайбой | 4 |
| 28A | J901225 | Болт | 1 |
| 28B | 4249324 | Шайба | 1 |
| 29 | M341450 | Болт с внутренним шестигранником | 24 |
| 30 | 4292383 | Уплотнительное кольцо | 6 |
| 31 | 4621360 | Обратный клапан | 2 |
| 32 | 9762446 | Трубка | 2 |
| 33 | 4619993 | Шланг | 1 |
| 34 | A852166 | Адаптер | 8 |
| 34A | 4506424 | Уплотнительное кольцо | 1 |
| 35 | 9762447 | Трубка | 3 |
| 36 | 4619994 | Шланг | 1 |
| 37 | 9762455 | Трубка | 2 |
| 38 | 4620110 | Шланг | 1 |
| 39 | 9762453 | Трубка | 1 |
| 40 | 4619992 | Шланг | 1 |
| 41 | A852366 | Угловой штуцер | 1 |
| 41A | 4506424 | Уплотнительное кольцо | 1 |
| 42 | 8096048 | Трубка | 1 |
| 43 | 4621320 | Шланг | 1 |
| 44 | 4089703 | Разъёмный фланец | 8 |
| 45 | A852166 | Адаптер | 4 |
| 45A | 4506424 | Уплотнительное кольцо | 1 |
| 46 | 4268428 | Хомут трубки | 5 |
| 47 | J271275 | Болт с шайбой | 10 |
| 47A | J901275 | Болт | 1 |
| 47B | J222012 | Шайба | 1 |
| 48 | 4053596 | Хомут трубки | 3 |
| 49 | J271260 | Болт с шайбой | 7 |
| 49A | J901260 | Болт | 1 |
| 49B | J222012 | Шайба | 1 |
| 50 | 4053595 | Хомут трубки | 4 |
| 51 | 4621356 | Шланг | 1 |
| 52 | A852266 | Угловой штуцер | 2 |
| 52A | 4506424 | Уплотнительное кольцо | 1 |
| 53 | 9764748 | Трубка | 1 |
| 54 | 9764747 | Кронштейн | 1 |
| 55 | J281235 | Болт с шайбой | 2 |
| 55A | J901235 | Болт | 1 |
| 55B | 4249324 | Шайба | 1 |
| 59 | 4620113 | Шланг | 1 |
| 60 | 9762460 | Трубка | 1 |
| 61 | 4620114 | Шланг | 1 |
| 62 | 4292384 | Уплотнительное кольцо | 4 |
| 63 | 965946 | Разъёмный фланец | 8 |
| 64 | M341240 | Болт с внутренним шестигранником | 16 |
| 65 | 4053697 | Хомут трубки | 2 |
| 66 | J271275 | Болт с шайбой | 2 |
| 66A | J901275 | Болт | 1 |
| 66B | J222012 | Шайба | 1 |
| 67 | 4684920 | Шланг | 1 |
| 68 | A852322 | Угловой штуцер | 1 |
| 68A | 957366 | Уплотнительное кольцо | 1 |
| 69 | A852133 | Адаптер | 1 |
| 69A | 4509180 | Уплотнительное кольцо | 1 |
| 72 | 9762908 | Трубка | 1 |
| 73 | 9762920 | Трубка | 1 |
| 74 | 8101474 | Трубка | 1 |
| 75 | 4313149 | Шланг | 3 |
| 76 | A852166 | Адаптер | 3 |
| 76A | 4506424 | Уплотнительное кольцо | 1 |
| 77 | 4353073 | Угловой штуцер | 2 |
| 77A | 4506424 | Уплотнительное кольцо | 1 |
| 79 | 4053595 | Хомут трубки | 7 |
| 80 | J271260 | Болт с шайбой | 7 |
| 80A | J901260 | Болт | 1 |
| 80B | J222012 | Шайба | 1 |
| 81 | 4317612 | Адаптер | 1 |
| 81A | 4506424 | Уплотнительное кольцо | 1 |
| 82 | 4639926 | Шланг | 1 |
| 84 | A852366 | Угловой штуцер | 2 |
| 84A | 4506424 | Уплотнительное кольцо | 1 |
| 85 | 9763181 | Трубка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX8000-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
