Лестница — HITACHI EX8000-6

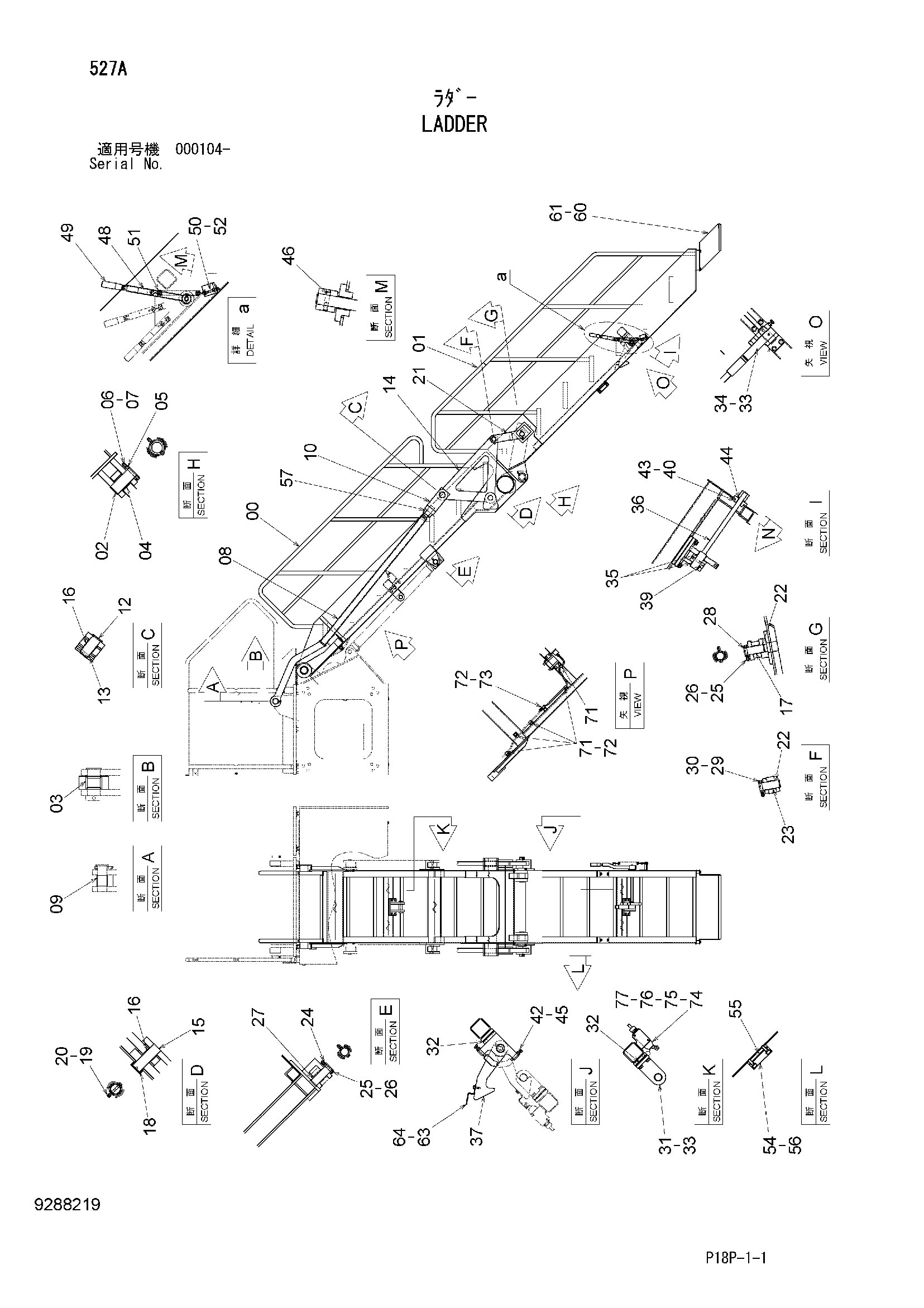

Заводская схема «Лестница» для HITACHI EX8000-6. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	7054570	Лестница	1
01	7054572	Лестница	1
02	4619370	Палец	2
03	4619361	Втулка	2
04	4619360	Втулка	2
05	4619399	Ограничитель	2
06	4641627	Болт	2
07	J950008	Гайка	4
08	8100934	Шток	2
09	4619359	Втулка	2
10	8101649	Концевой вилка	2
12	4619374	Палец	2
13	4509576	Пружинный штифт	2
14	8100935	Тяга	2
15	4619373	Палец	2
16	4619359	Втулка	4
17	4619358	Втулка	2
18	4619398	Ограничитель	2
19	4641626	Болт	2
20	J950008	Гайка	4
21	8100936	Тяга	2
22	4619375	Палец	4
23	4619358	Втулка	2
24	4619397	Ограничитель	2
25	4614734	Болт	4
26	J950008	Гайка	8
27	4619371	Палец	2
28	4619397	Ограничитель	2
29	4614734	Болт	2
30	J950008	Гайка	4
31	8095901	Кронштейн	1
32	4619394	Регулировочная шайба	6
33	J271035	Болт с шайбой	8
33A	J901035	Болт	1
33B	J222010	Шайба	1
34	8100937	Кронштейн	1
35	4619357	Втулка	2
36	3104994	Палец	1
37	8106160	Крюк	1
39	494459	Пружинный штифт	1
40	4648567	Бобышка	1
42	J950010	Гайка	2
43	4619362	Втулка	1
44	A590120	Плоская шайба	1
45	M261060	Болт	2
46	4504781	Пружинный штифт	1
48	8095904	Рычаг	1
49	4619367	Рукоятка	1
50	4638184	Болт регулировочный	1
51	410924	Пружина растяжения	1
52	J950008	Гайка	2
54	4619378	Пластина	2
55	4619395	Регулировочная шайба	4
56	J781235	Болт с внутренним шестигранником	4
57	J953045	Гайка	2
60	8106174	Ступень	1
61	J281025	Болт с шайбой	4
61A	J901025	Болт	1
61B	4486055	Шайба	1
63	4619379	Пластина	1
64	J260816	Болт с шайбой	1
64A	J900816	Болт	1
64B	A590108	Плоская шайба	1
71	4190261	Зажим	5
72	J271025	Болт с шайбой	5
72A	J901025	Болт	1
72B	J222010	Шайба	1
73	4448037	Кронштейн	1
74	4665594	Выключатель	1
75	J780545	Болт с внутренним шестигранником	2
76	A590105	Плоская шайба	2
77	M500504	Гайка	2
