Блок кондиционера группа — HITACHI EX8000-6

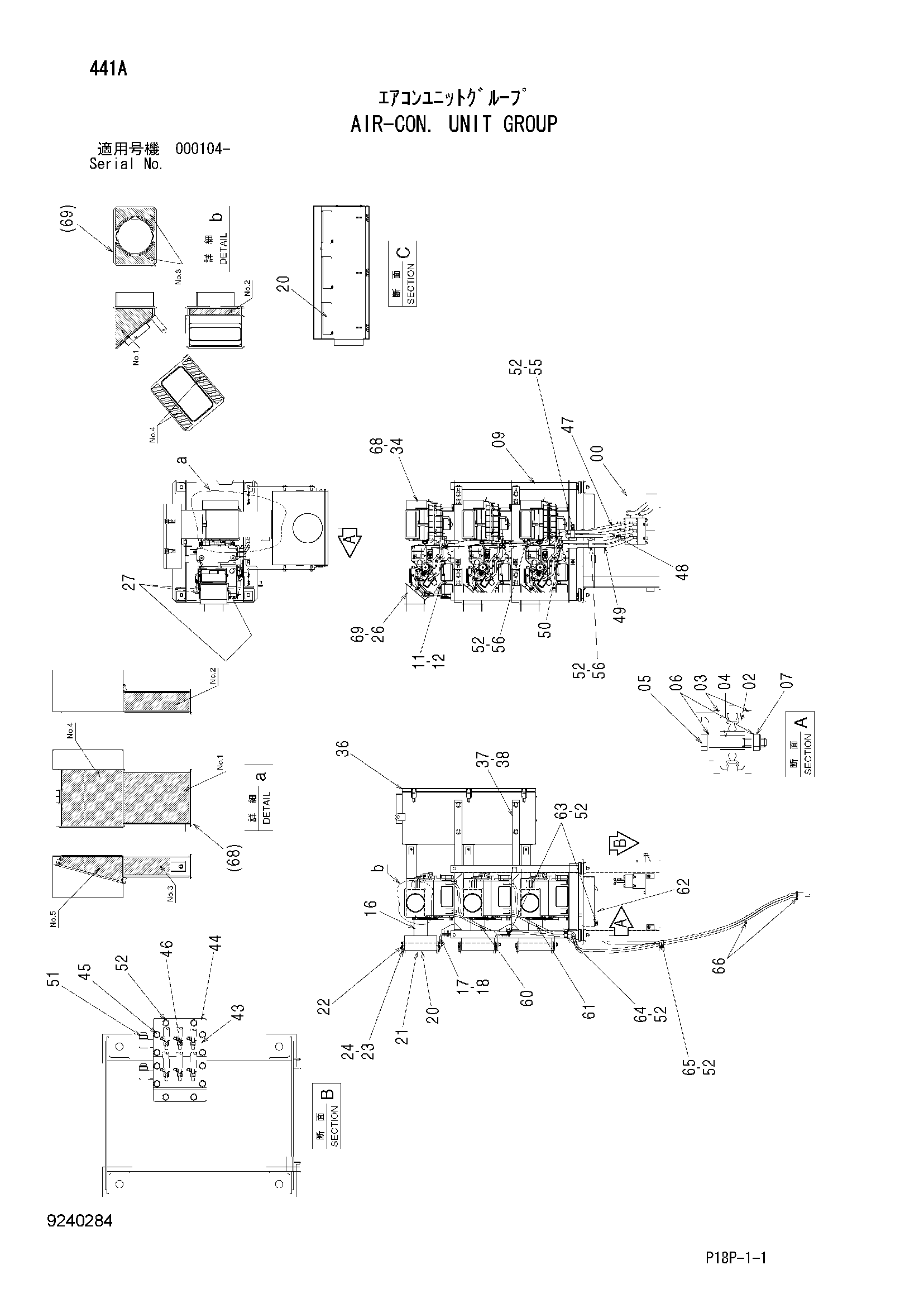

Заводская схема «Блок кондиционера группа» для HITACHI EX8000-6. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	6022816	Стойка	1
02	4401851	Резиновая прокладка	4
03	4401877	Ограничитель	8
04	4401876	Проставка	4
05	J901280	Болт	4
06	A590112	Плоская шайба	8
07	M660012	U-образная гайка	4
09	6022820	Стойка	1
11	4621638	Блок кондиционера	3
12	J271020	Болт с шайбой	24
12A	J901020	Болт	1
12B	J222010	Шайба	1
16	7046237	Воздуховод	3
17	4621561	Кронштейн	3
18	J281225	Болт с шайбой	12
18A	J901225	Болт	1
18B	4249324	Шайба	1
20	4206637	Фильтр воздушный	6
21	4379180	Кронштейн	6
22	4254200	Замок	12
23	M430306	Винт	48
24	A590903	Пружинная шайба	48
26	7046265	Воздуховод	3
27	4367681	Самонарезающий винт	9
34	7046261	Воздуховод	3
36	4619974	Короб	1
37	4621606	Кронштейн	4
38	J281230	Болт с шайбой	16
38A	J901230	Болт	1
38B	4249324	Шайба	1
43	4352252	Блок	2
44	8071828	Кронштейн	1
45	J271070	Болт с шайбой	8
45A	J901070	Болт	1
45B	J222010	Шайба	1
46	4507979	Клапан	6
47	4353120	Водяной шланг	2
48	4353119	Водяной шланг	2
49	4621600	Водяной шланг	2
50	4514699	Хомут шланга	12
51	4156433	Угловой штуцер	2
52	J271025	Болт с шайбой	11
52A	J901025	Болт	1
52B	J222010	Шайба	1
55	4190265	Зажим	1
56	4190266	Зажим	2
60	4401055	Виниловый шланг	2
61	4385016	Виниловый шланг	2
62	4385017	Виниловый шланг	2
63	4190292	Зажим	2
64	4190264	Зажим	1
65	4193848	Зажим	1
66	4055312	Ленточный зажим	2
68	4647492	Лента	3
69	4653232	Лента	3

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX8000-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
