Трубопроводы системы смазки (опорно-поворотное устройство)(1-1) — HITACHI EX8000-6

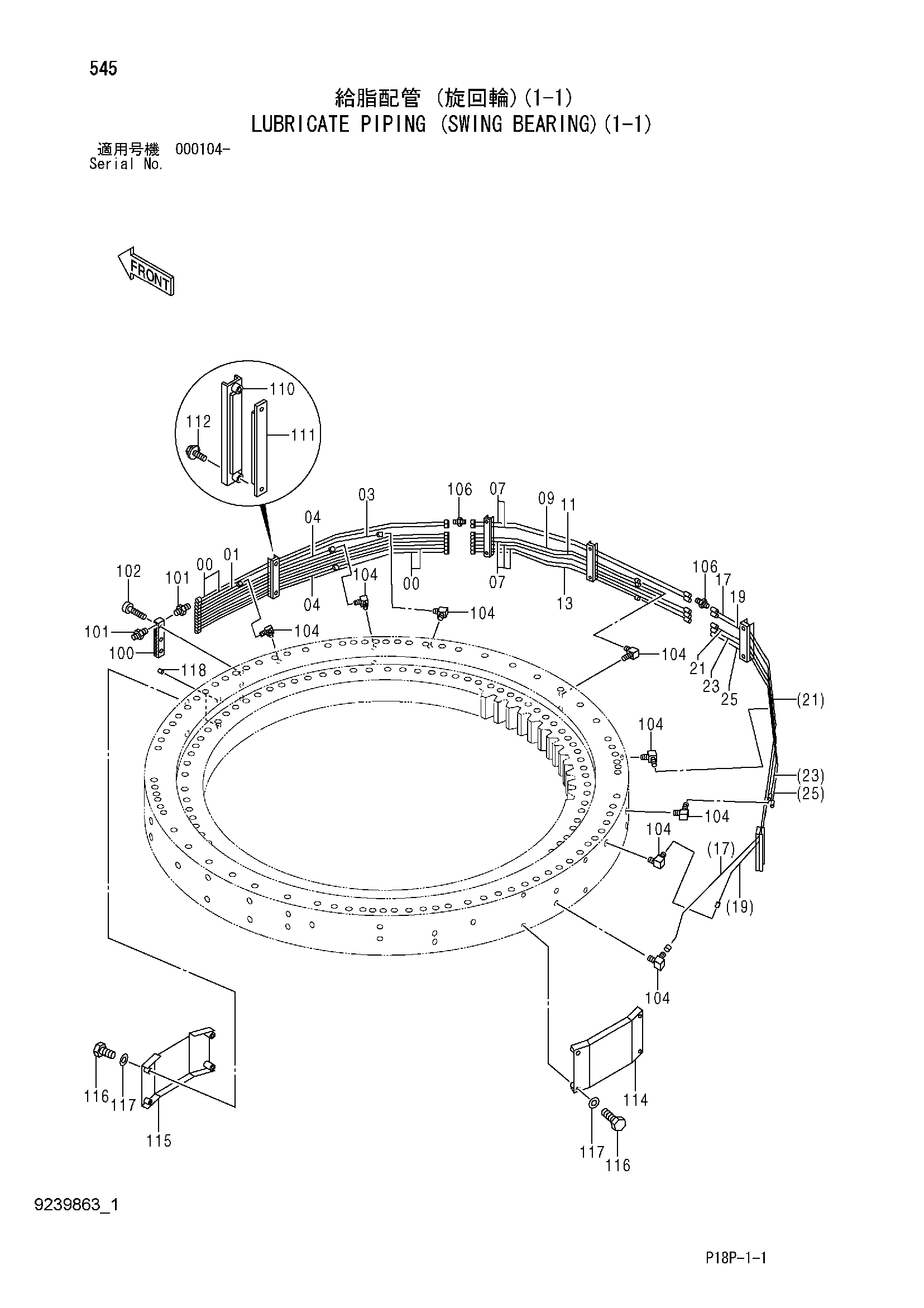

Заводская схема «Трубопроводы системы смазки (опорно-поворотное устройство)(1-1)» для HITACHI EX8000-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 3102415 | Трубка (RL1абф-джл) | 8 |
| 01 | 4621018 | Трубка (RL1C) | 1 |
| 03 | 3102417 | Трубка (R1D) | 1 |
| 04 | 4621019 | Трубка (RL1EK) | 2 |
| 07 | 3102418 | Трубка (RL2абхидж) | 5 |
| 09 | 4621021 | Трубка (R2F) | 1 |
| 11 | 4621023 | Трубка (R2G) | 1 |
| 13 | 4621025 | Трубка (R2L) | 1 |
| 17 | 3102420 | Трубка (R3A) | 1 |
| 19 | 3102422 | Трубка (R3B) | 1 |
| 21 | 4621027 | Трубка (R3H) | 1 |
| 23 | 4621029 | Трубка (R3I) | 1 |
| 25 | 4621031 | Трубка (R3J) | 1 |
| 100 | 4621105 | Блок | 1 |
| 101 | 4119986 | Адаптер | 24 |
| 102 | M341245 | Болт с внутренним шестигранником | 3 |
| 104 | 4147587 | Угловой штуцер | 12 |
| 106 | 4099282 | Адаптер | 13 |
| 110 | 9762575 | Хомут | 5 |
| 111 | 9762576 | Хомут | 5 |
| 112 | J271045 | Болт с шайбой | 10 |
| 112A | J901045 | Болт | 1 |
| 112B | J222010 | Шайба | 1 |
| 114 | 8096380 | Крышка | 8 |
| 115 | 8096381 | Крышка | 1 |
| 116 | J921490 | Болт | 36 |
| 117 | J222014 | Шайба | 36 |
| 118 | 94-2011 | Пробка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX8000-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
