Ступень (центральный)(1-2) — HITACHI EX8000-6

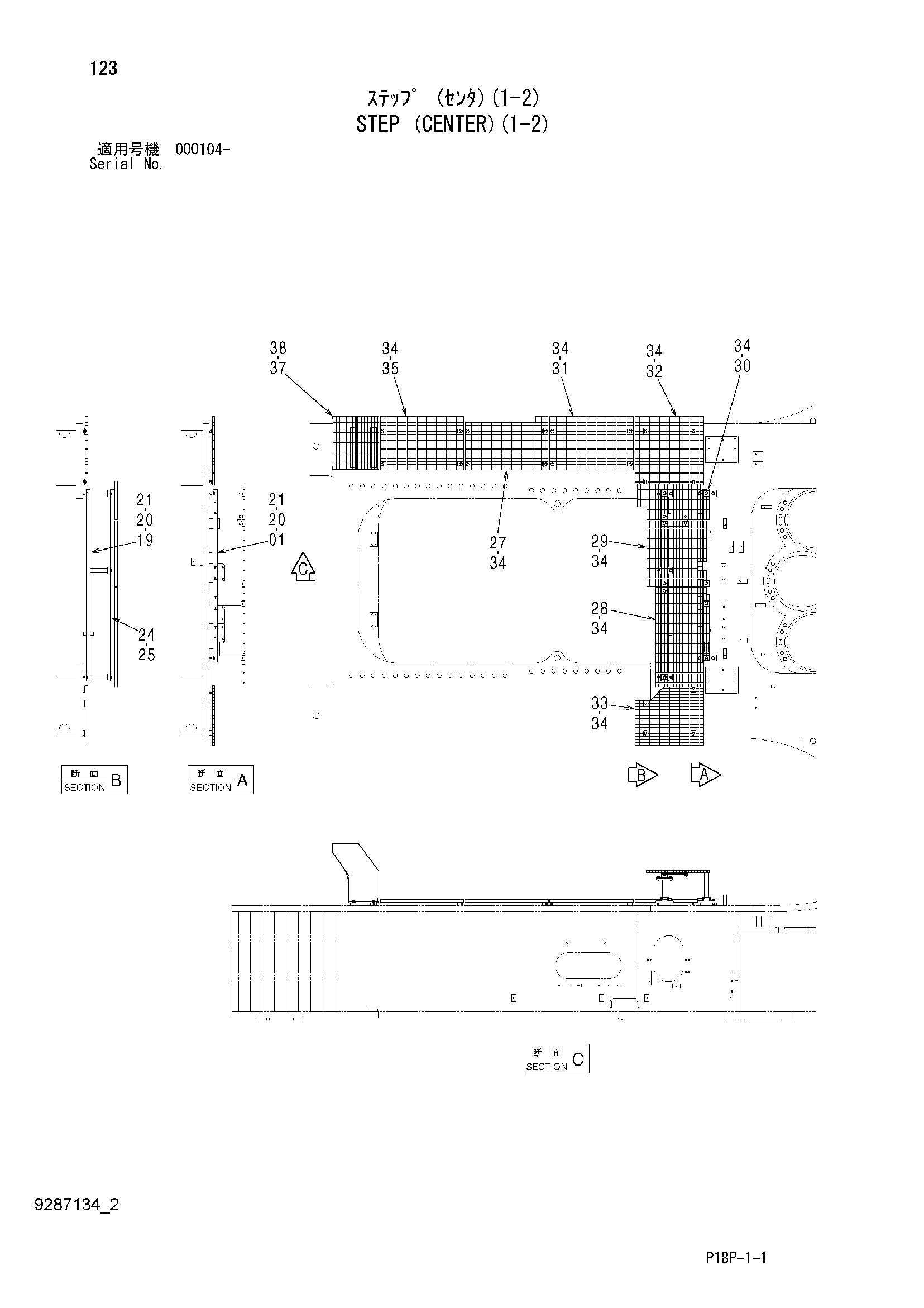

Заводская схема «Ступень (центральный)(1-2)» для HITACHI EX8000-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 7046252 | Опора | 1 |
| 19 | 7046253 | Опора | 1 |
| 20 | J931640 | Болт | 8 |
| 21 | J222016 | Шайба | 8 |
| 24 | 7046258 | Опора | 1 |
| 25 | J271235 | Болт с шайбой | 6 |
| 25A | J901235 | Болт | 1 |
| 25B | J222012 | Шайба | 1 |
| 27 | 8099302 | Ступень | 1 |
| 28 | 8096305 | Ступень | 1 |
| 29 | 8094863 | Ступень | 1 |
| 30 | 8096303 | Ступень | 1 |
| 31 | 8096644 | Ступень | 1 |
| 32 | 8096607 | Ступень | 1 |
| 33 | 8096581 | Ступень | 1 |
| 34 | J281030 | Болт с шайбой | 32 |
| 34A | J901030 | Болт | 1 |
| 34B | 4486055 | Шайба | 1 |
| 35 | 8107087 | Ступень | 1 |
| 37 | 8112407 | Ступень | 1 |
| 38 | J281230 | Болт с шайбой | 4 |
| 38A | J901230 | Болт | 1 |
| 38B | 4249324 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX8000-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
