Рама (левый) — HITACHI EX8000-6

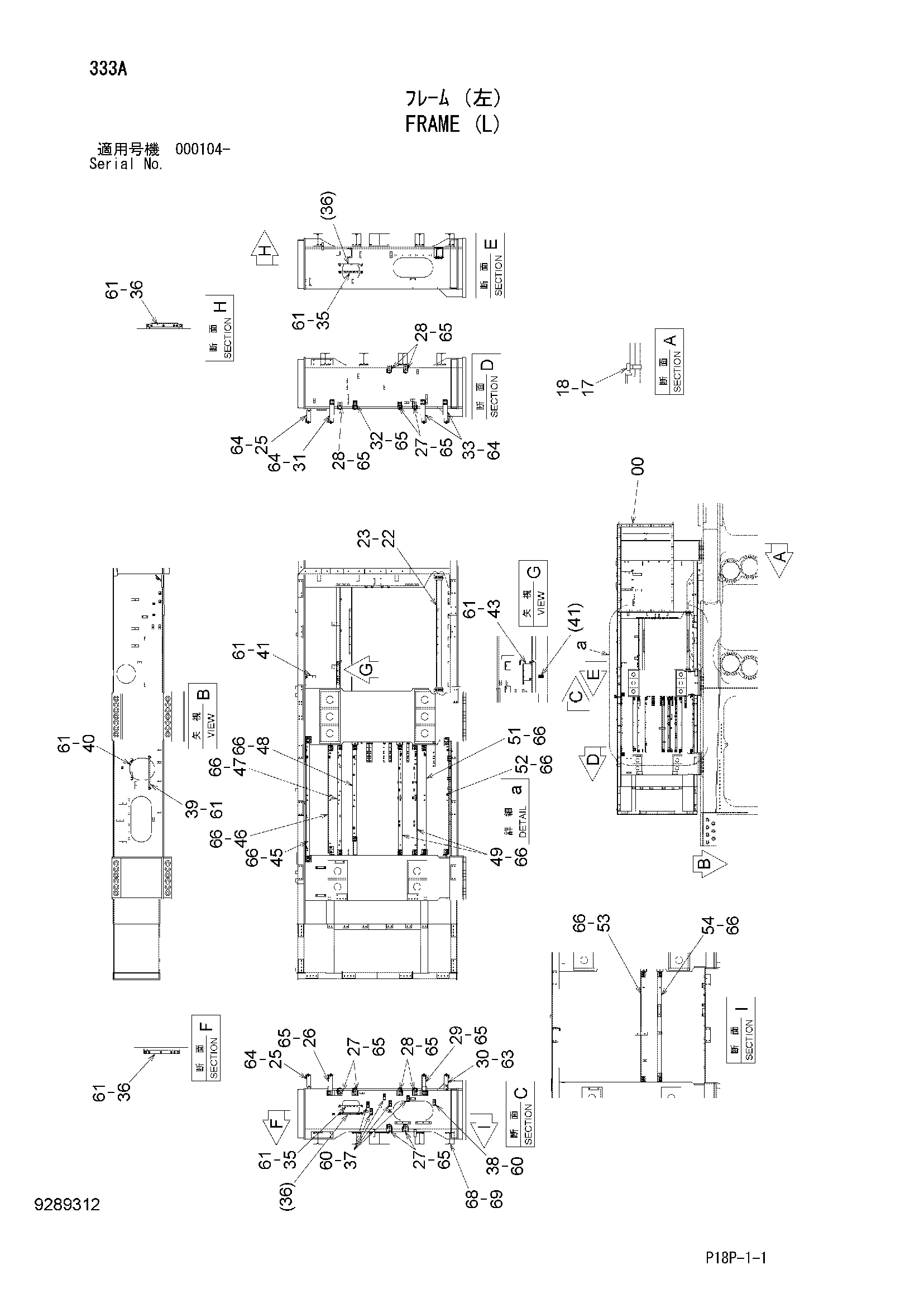

Заводская схема «Рама (левый)» для HITACHI EX8000-6. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	5011673	Платформа (левый)	1
17	J834206	Болт	38
18	4114412	Шайба	38
22	8094983	Кронштейн	1
23	J281240	Болт с шайбой	6
23A	J901240	Болт	1
23B	4249324	Шайба	1
25	8113021	Кронштейн	2
26	8113076	Кронштейн	1
27	9769012	Кронштейн	6
28	9769011	Кронштейн	5
29	8113077	Кронштейн	1
30	8113018	Кронштейн	1
31	8113074	Кронштейн	1
32	9769010	Кронштейн	1
33	8113075	Кронштейн	2
35	9769482	Кронштейн	2
36	8113373	Кронштейн	2
37	9769479	Кронштейн	5
38	9769480	Кронштейн	1
39	9769478	Кронштейн	1
40	9769477	Кронштейн	1
41	8113372	Кронштейн	1
43	9770367	Кронштейн	1
45	8113344	Кронштейн	1
46	8113345	Кронштейн	1
47	8113355	Кронштейн	1
48	8113356	Кронштейн	1
49	7054870	Кронштейн	2
51	8113357	Кронштейн	1
52	8113358	Кронштейн	1
53	8113342	Кронштейн	1
54	8113343	Кронштейн	1
60	J271025	Болт с шайбой	12
60A	J901025	Болт	1
60B	J222010	Шайба	1
61	J271030	Болт с шайбой	16
61A	J901030	Болт	1
61B	J222010	Шайба	1
63	J271225	Болт с шайбой	2
63A	J901225	Болт	1
63B	J222012	Шайба	1
64	J271230	Болт с шайбой	16
64A	J901230	Болт	1
64B	J222012	Шайба	1
65	J271235	Болт с шайбой	32
65A	J901235	Болт	1
65B	J222012	Шайба	1
66	J281235	Болт с шайбой	40
66A	J901235	Болт	1
66B	4249324	Шайба	1
68	9758857	Стойка	13
69	J271230	Болт с шайбой	26
69A	J901230	Болт	1
69B	J222012	Шайба	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX8000-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
