Гидроцилиндр рукояти (левый) — HITACHI EX8000-6

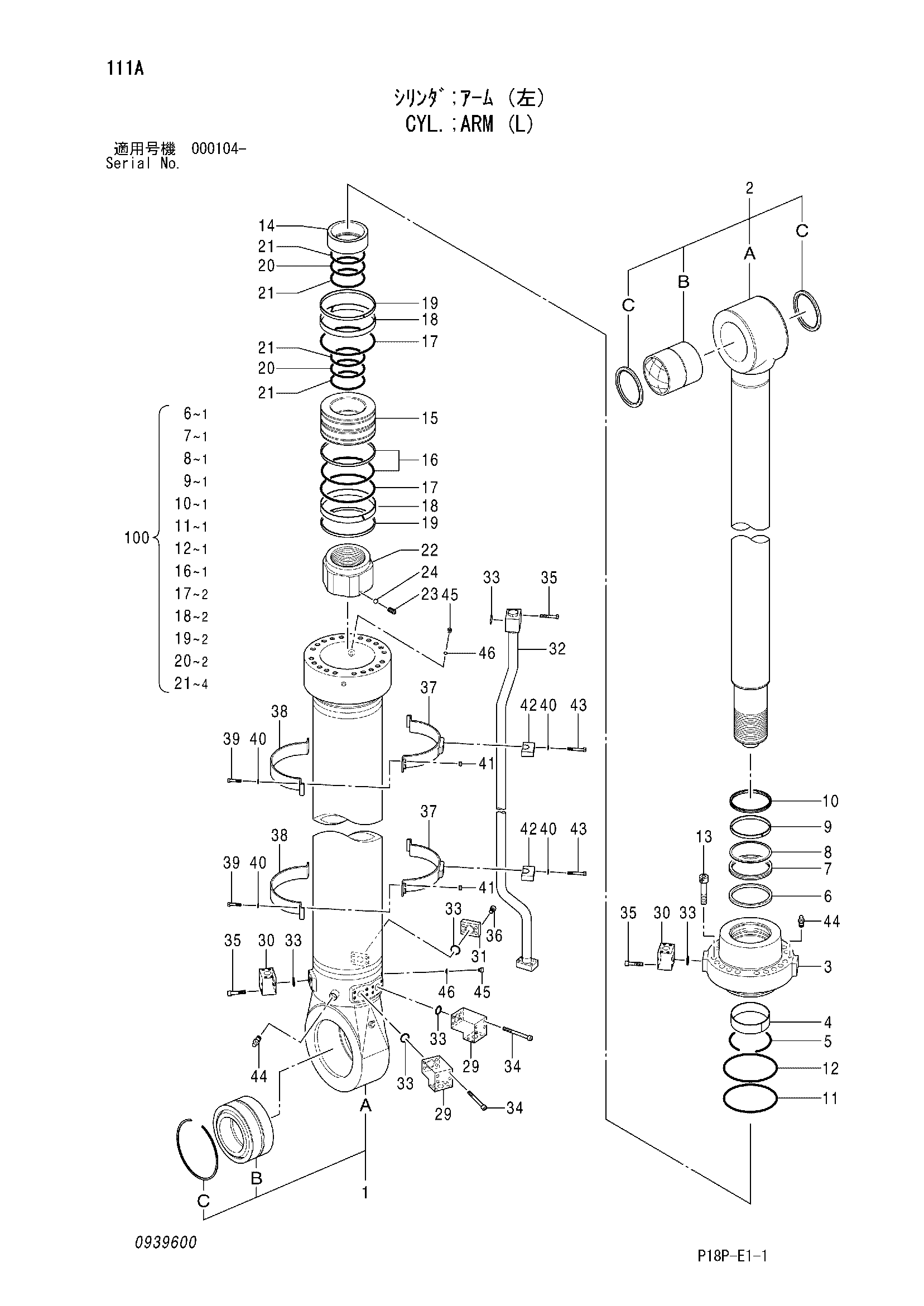

Заводская схема «Гидроцилиндр рукояти (левый)» для HITACHI EX8000-6. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4629589	Гидроцилиндр рукояти (левый)	1
1	0939501	Труба гидроцилиндра в сборе	1
1A	0939502	Труба гидроцилиндра	1
1B	0725501	Подшипник. спх.рол.	1
1C	0725502	Стопорное кольцо	1
2	0939503	Шток поршня в сборе	1
2A	0939504	Шток поршня	1
2B	0939505	Втулка пальца	1
2C	0725504	Грязесъёмное кольцо	2
3	0939506	Головка гидроцилиндра	1
4	0939507	Втулка	1
5	0939508	Стопорное кольцо	1
6	0939528	Кольцо	1
7	0939529	U-образная манжета	1
8	0939511	Опорное кольцо	1
9	0939512	Направляющее кольцо	1
10	0939530	Грязесъёмное кольцо	1
11	0939531	Уплотнительное кольцо	1
12	0939515	Опорное кольцо	1
13	0939516	Болт с внутренним шестигранником	20
14	0939517	Амортизирующий подшипник	1
15	0939518	Поршень	1
16	0939519	Уплотнительное кольцо	1
17	0939520	Опорное кольцо	2
18	0939521	Направляющее кольцо	2
19	0939522	Направляющее кольцо	2
20	4153568	Уплотнительное кольцо	2
21	0411111	Опорное кольцо	4
22	0939523	Гайка	1
23	0725523	Установочный винт	1
24	0436405	Стальной шарик	1
29	0339714	Соединение	2
30	0725526	Соединение	2
31	0939524	Пробка	1
32	0939601	Трубка	1
33	0317224	Уплотнительное кольцо	6
34	0339715	Болт с внутренним шестигранником	8
35	0317226	Болт с внутренним шестигранником	12
36	4094801	Болт с внутренним шестигранником	4
37	0939526	Лента	2
38	0939527	Лента	2
39	0415403	Болт	8
40	0259112	Пружинная шайба	12
41	0454815	Гайка	8
42	0317325	Хомут трубки	2
43	0415405	Болт	4
44	0643016	Воздушный клапан	2
45	0242508	Пробка	2
46	0317413	Уплотнительное кольцо	2
100	4665277	Комплект уплотнений	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX8000-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
