Пилотные гидролинии (1) — HITACHI EX8000-6

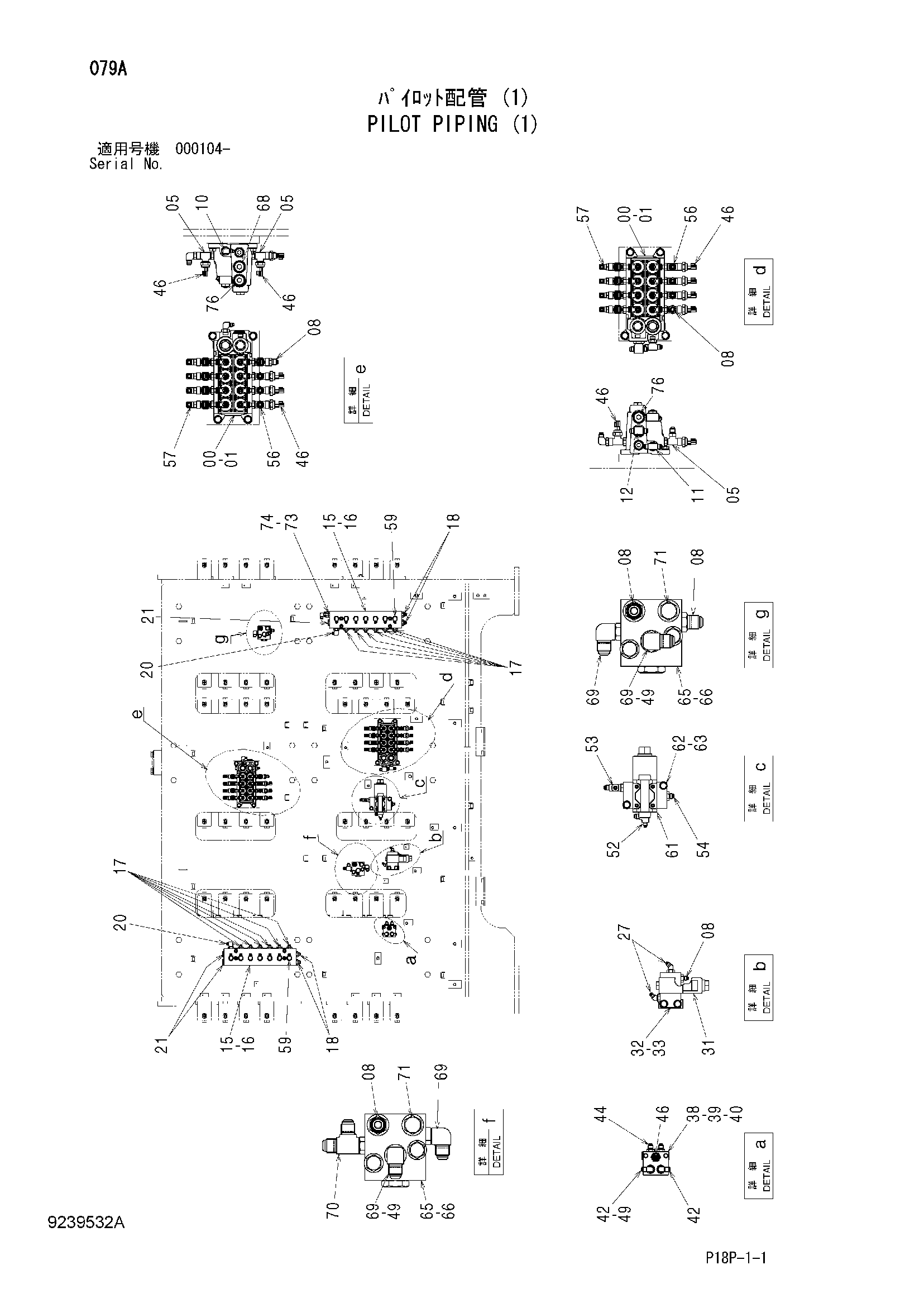

Заводская схема «Пилотные гидролинии (1)» для HITACHI EX8000-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9242460 | Электромагнитный клапан | 2 |
| 01 | J271035 | Болт с шайбой | 8 |
| 01A | J901035 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 05 | 4454002 | Тройник | 16 |
| 05A | 957366 | Уплотнительное кольцо | 1 |
| 08 | 4189438 | Адаптер | 6 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 10 | A852322 | Угловой штуцер | 1 |
| 10A | 957366 | Уплотнительное кольцо | 1 |
| 11 | A852523 | Тройник | 1 |
| 11A | 957366 | Уплотнительное кольцо | 1 |
| 12 | A852543 | Тройник | 1 |
| 12A | 4506418 | Уплотнительное кольцо | 1 |
| 15 | 4624080 | Клапан | 2 |
| 16 | M341000 | Болт с внутренним шестигранником | 8 |
| 17 | A852143 | Адаптер | 12 |
| 17A | 4506418 | Уплотнительное кольцо | 1 |
| 18 | A852144 | Адаптер | 4 |
| 18A | 4506418 | Уплотнительное кольцо | 1 |
| 20 | A852343 | Угловой штуцер | 2 |
| 20A | 4506418 | Уплотнительное кольцо | 1 |
| 21 | A885004 | Пробка | 4 |
| 21A | 4506418 | Уплотнительное кольцо | 1 |
| 27 | A852222 | Угловой штуцер | 2 |
| 27A | 957366 | Уплотнительное кольцо | 1 |
| 31 | 4358791 | Электромагнитный клапан | 1 |
| 32 | 4399937 | Клапан | 1 |
| 33 | J271080 | Болт с шайбой | 2 |
| 33A | J901080 | Болт | 1 |
| 33B | J222010 | Шайба | 1 |
| 38 | 4185740 | Челночный клапан | 1 |
| 39 | J900660 | Болт | 2 |
| 40 | J222006 | Шайба | 2 |
| 42 | 4293950 | Угловой штуцер | 2 |
| 42A | 957366 | Уплотнительное кольцо | 1 |
| 44 | 4255304 | Штуцер трубки | 2 |
| 44A | 957366 | Уплотнительное кольцо | 1 |
| 46 | 4436535 | Датчик давления | 17 |
| 49 | 4202564 | Адаптер | 3 |
| 49A | 957366 | Уплотнительное кольцо | 1 |
| 52 | 4239713 | Тройник | 1 |
| 52A | 4509180 | Уплотнительное кольцо | 1 |
| 53 | 4246385 | Тройник | 1 |
| 53A | 4509180 | Уплотнительное кольцо | 1 |
| 54 | A852133 | Адаптер | 1 |
| 54A | 4509180 | Уплотнительное кольцо | 1 |
| 56 | A852123 | Адаптер | 6 |
| 56A | 957366 | Уплотнительное кольцо | 1 |
| 57 | A852323 | Угловой штуцер | 8 |
| 57A | 957366 | Уплотнительное кольцо | 1 |
| 59 | 4404843 | Угловой штуцер | 14 |
| 59A | 4509180 | Уплотнительное кольцо | 1 |
| 61 | 9264867 | Электромагнитный клапан | 1 |
| 62 | 3104466 | Блок | 1 |
| 63 | J271065 | Болт с шайбой | 2 |
| 63A | J901065 | Болт | 1 |
| 63B | J222010 | Шайба | 1 |
| 65 | 4397529 | Клапан | 2 |
| 66 | J271070 | Болт с шайбой | 4 |
| 66A | J901070 | Болт | 1 |
| 66B | J222010 | Шайба | 1 |
| 68 | 4303816 | Угловой штуцер | 1 |
| 68A | 4506418 | Уплотнительное кольцо | 1 |
| 69 | 4231683 | Угловой штуцер | 4 |
| 69A | 957366 | Уплотнительное кольцо | 1 |
| 70 | 4433565 | Тройник | 1 |
| 70A | 957366 | Уплотнительное кольцо | 1 |
| 71 | A885002 | Пробка | 2 |
| 71A | 957366 | Уплотнительное кольцо | 1 |
| 73 | 4263452 | Переходник S | 1 |
| 73A | 4506418 | Уплотнительное кольцо | 1 |
| 74 | 4344046 | Угловой штуцер | 1 |
| 74A | 4509180 | Уплотнительное кольцо | 1 |
| 76 | A885004 | Пробка | 2 |
| 76A | 4506418 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX8000-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
