Основные гидролинии (2-1) — HITACHI EX8000-6

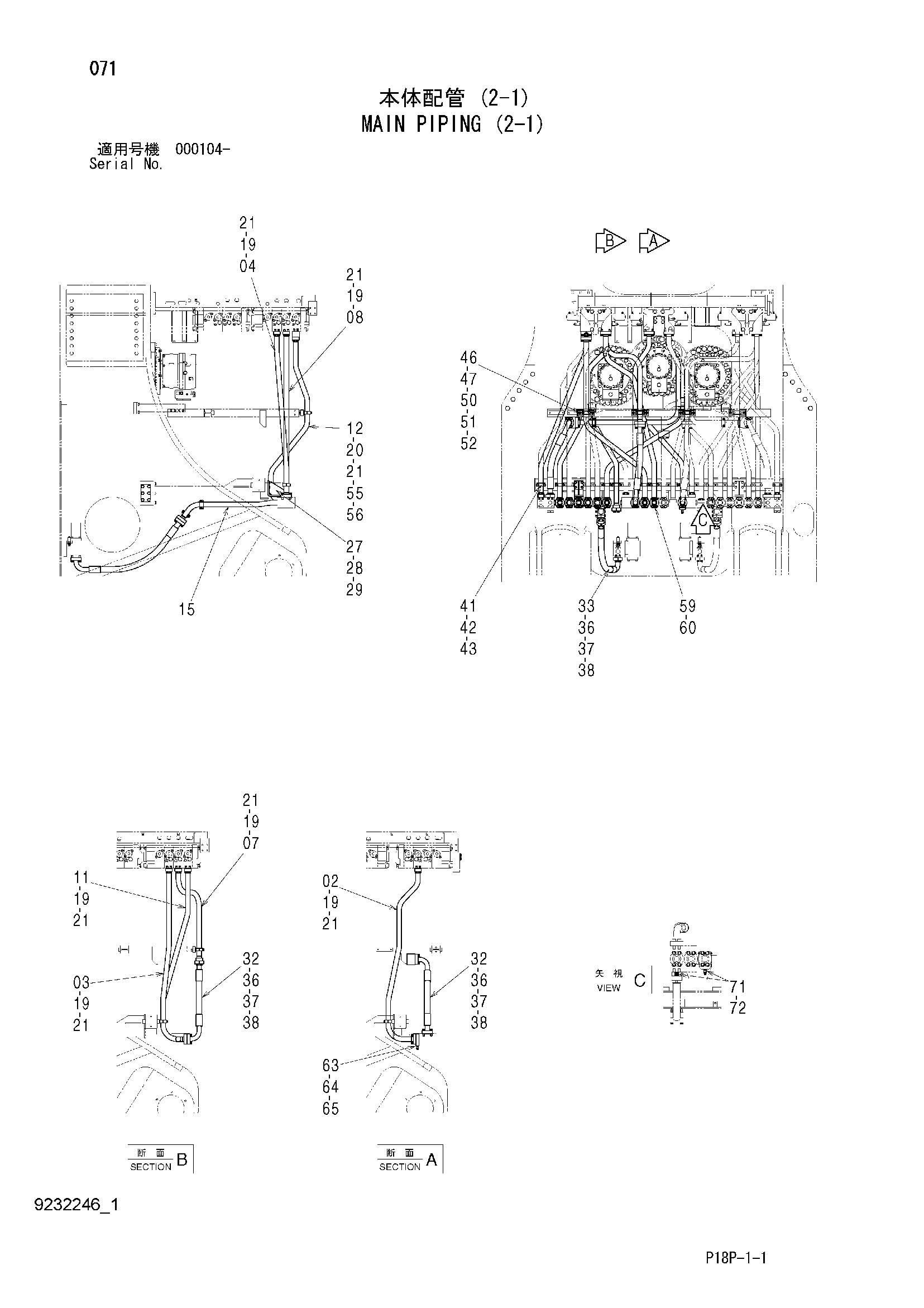

Заводская схема «Основные гидролинии (2-1)» для HITACHI EX8000-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 8093993 | Трубка | 1 |
| 03 | 8093996 | Трубка | 1 |
| 04 | 8093997 | Трубка | 1 |
| 07 | 8093998 | Трубка | 1 |
| 08 | 8093999 | Трубка | 1 |
| 11 | 8094000 | Трубка | 1 |
| 12 | 8094001 | Трубка | 1 |
| 15 | 8093792 | Трубка | 1 |
| 19 | M342065 | Болт с внутренним шестигранником | 32 |
| 20 | M342003 | Болт с внутренним шестигранником | 4 |
| 21 | 4292385 | Уплотнительное кольцо | 8 |
| 27 | 8094759 | Кронштейн | 1 |
| 28 | J921445 | Болт | 4 |
| 29 | J222014 | Шайба | 4 |
| 32 | 4395601 | Шланг | 2 |
| 33 | 4612238 | Шланг | 1 |
| 36 | 4169565 | Разъёмный фланец | 12 |
| 37 | 4292385 | Уплотнительное кольцо | 6 |
| 38 | M342065 | Болт с внутренним шестигранником | 24 |
| 41 | 4357265 | Хомут трубки | 24 |
| 42 | J921402 | Болт | 24 |
| 43 | J222014 | Шайба | 24 |
| 46 | 4399117 | Регулировочная шайба 1.6mm | 4 |
| 47 | 4399119 | Регулировочная шайба 2.3mm | 4 |
| 50 | 4617177 | Пластина | 2 |
| 51 | J921460 | Болт | 4 |
| 52 | J222014 | Шайба | 4 |
| 55 | 4617664 | Блок | 1 |
| 56 | 4292385 | Уплотнительное кольцо | 1 |
| 59 | 4169565 | Разъёмный фланец | 26 |
| 60 | M342065 | Болт с внутренним шестигранником | 52 |
| 63 | 3087297 | Фланец | 1 |
| 64 | M342000 | Болт с внутренним шестигранником | 4 |
| 65 | 4292385 | Уплотнительное кольцо | 1 |
| 71 | 4436271 | Датчик давления | 2 |
| 71A | 4365826 | Уплотнительное кольцо | 1 |
| 72 | 4055312 | Ленточный зажим | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX8000-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
