Быстрый заправка трубопроводы (центральный)(1-2) — HITACHI EX8000-6

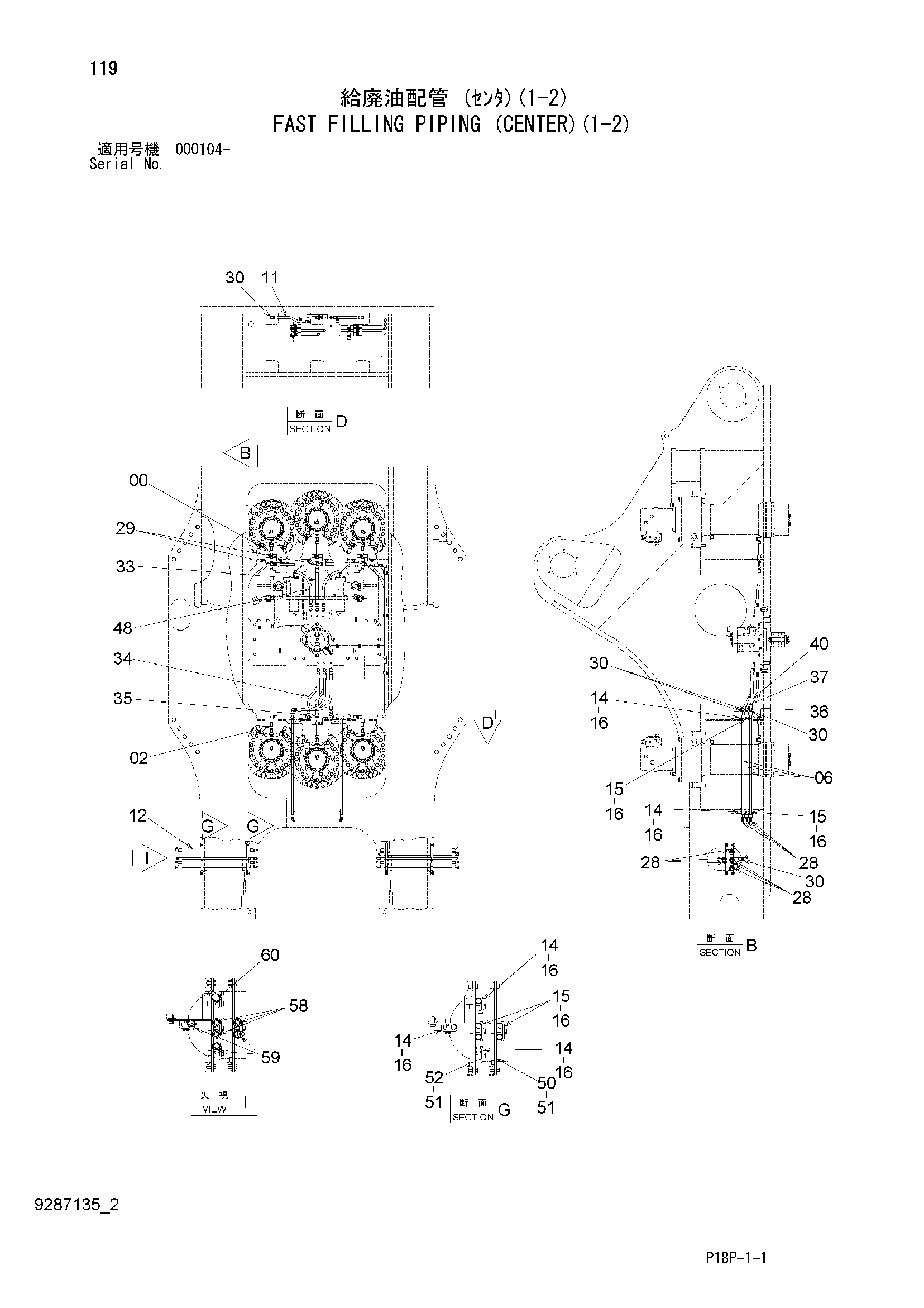

Заводская схема «Быстрый заправка трубопроводы (центральный)(1-2)» для HITACHI EX8000-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9762319 | Трубка | 1 |
| 02 | 9763093 | Трубка | 1 |
| 06 | 9762664 | Трубка | 3 |
| 11 | 9763092 | Трубка | 1 |
| 12 | 9763169 | Трубка | 7 |
| 14 | 4053595 | Хомут трубки | 11 |
| 15 | 4053596 | Хомут трубки | 6 |
| 16 | J271260 | Болт с шайбой | 17 |
| 16A | J901260 | Болт | 1 |
| 16B | J222012 | Шайба | 1 |
| 28 | A852266 | Угловой штуцер | 9 |
| 28A | 4506424 | Уплотнительное кольцо | 1 |
| 29 | A852466 | Тройник | 2 |
| 29A | 4506424 | Уплотнительное кольцо | 1 |
| 30 | A852366 | Угловой штуцер | 5 |
| 30A | 4506424 | Уплотнительное кольцо | 1 |
| 33 | 4624625 | Шланг | 1 |
| 34 | 4624627 | Шланг | 1 |
| 35 | 4624628 | Шланг | 1 |
| 36 | 4417217 | Шланг | 1 |
| 37 | 4624629 | Шланг | 1 |
| 40 | 4344603 | Шланг | 1 |
| 48 | 4624638 | Шланг | 1 |
| 50 | 9769064 | Кронштейн | 2 |
| 51 | J271235 | Болт с шайбой | 10 |
| 51A | J901235 | Болт | 1 |
| 51B | J222012 | Шайба | 1 |
| 52 | 8113715 | Кронштейн | 2 |
| 58 | A852166 | Адаптер | 3 |
| 58A | 4506424 | Уплотнительное кольцо | 1 |
| 59 | A852266 | Угловой штуцер | 3 |
| 59A | 4506424 | Уплотнительное кольцо | 1 |
| 60 | A852366 | Угловой штуцер | 1 |
| 60A | 4506424 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX8000-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
