Клапан — HITACHI EX8000-6

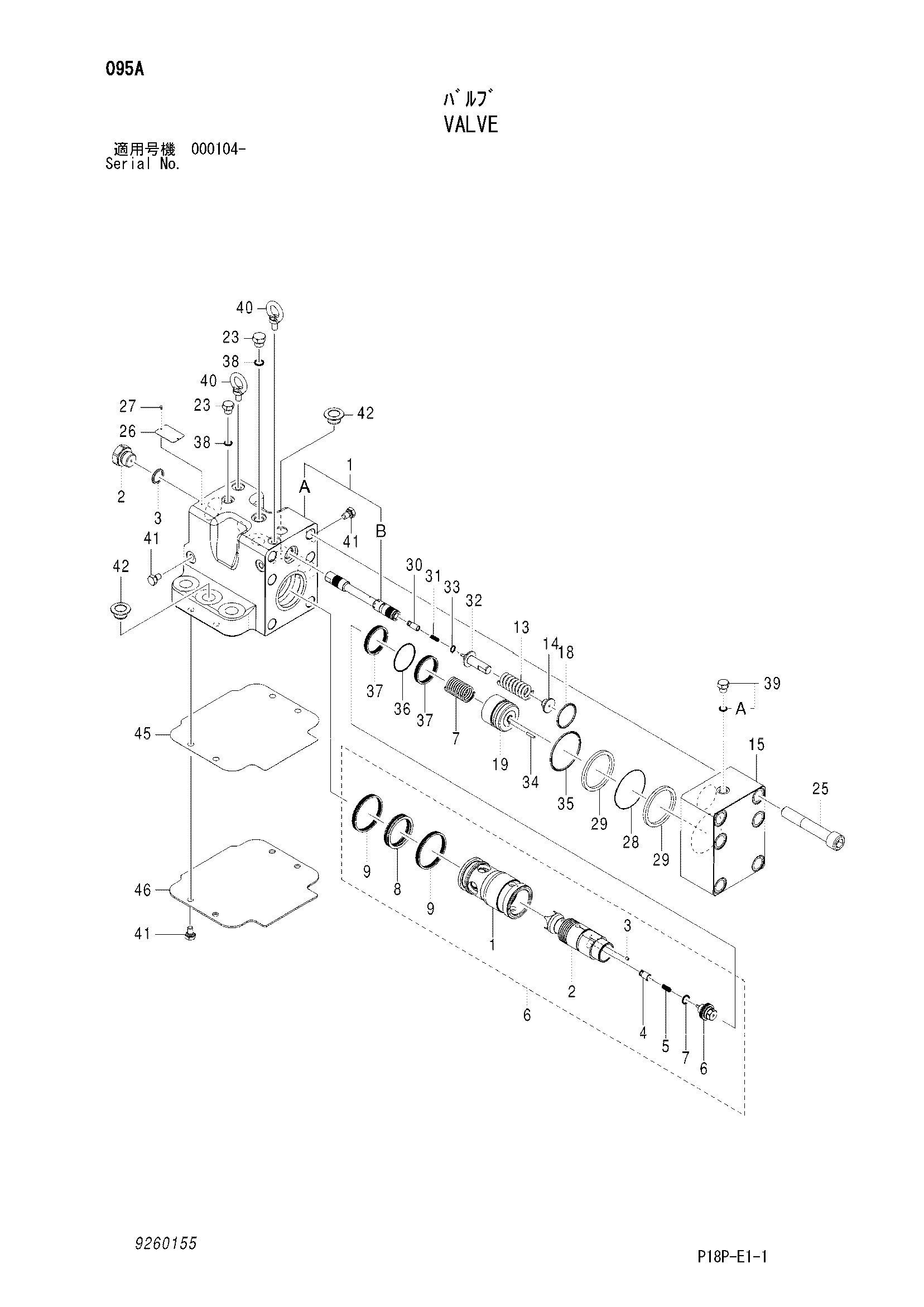

Заводская схема «Клапан» для HITACHI EX8000-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9260155 | Клапан | 1 | |
| 1 | 7050217 | Корпус | 1 |
| 2 | 4612164 | Пробка | 1 |
| 3 | 4153103 | Уплотнительное кольцо | 1 |
| 6 | 9233514 | Клапан | 1 |
| 7 | 4612313 | Пружина | 1 |
| 13 | 2046613 | Пружина | 1 |
| 14 | 4612169 | Направляющая пружины | 1 |
| 15 | 1032029 | Крышка | 1 |
| 18 | 4153535 | Уплотнительное кольцо | 1 |
| 19 | 3100853 | Втулка | 1 |
| 23 | 4086273 | Пробка | 2 |
| 25 | M342002 | Болт с внутренним шестигранником | 6 |
| 28 | 4630951 | Уплотнительное кольцо | 1 |
| 29 | 4630888 | Пинг бакк-уп | 2 |
| 30 | 2046392 | Клапан | 1 |
| 31 | 4626598 | Пружина | 1 |
| 32 | 3103343 | Пробка | 1 |
| 33 | 4366519 | Уплотнительное кольцо | 1 |
| 34 | 4627689 | Установочный штифт | 1 |
| 35 | 4630931 | Уплотнительное кольцо | 1 |
| 36 | 4630930 | Уплотнительное кольцо | 1 |
| 37 | 4630890 | Опорное кольцо | 2 |
| 38 | 4297380 | Уплотнительное кольцо | 2 |
| 39 | A885002 | Пробка | 1 |
| 39A | 957366 | Уплотнительное кольцо | 1 |
| 40 | 4091248 | Болт проушина | 2 |
| 41 | J901016 | Болт | 8 |
| 42 | 2046525 | Пробка | 6 |
| 45 | 4634287 | Манжета | 1 |
| 46 | 4634268 | Пластина | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX8000-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
