Тормозной клапан — HITACHI EX8000-6

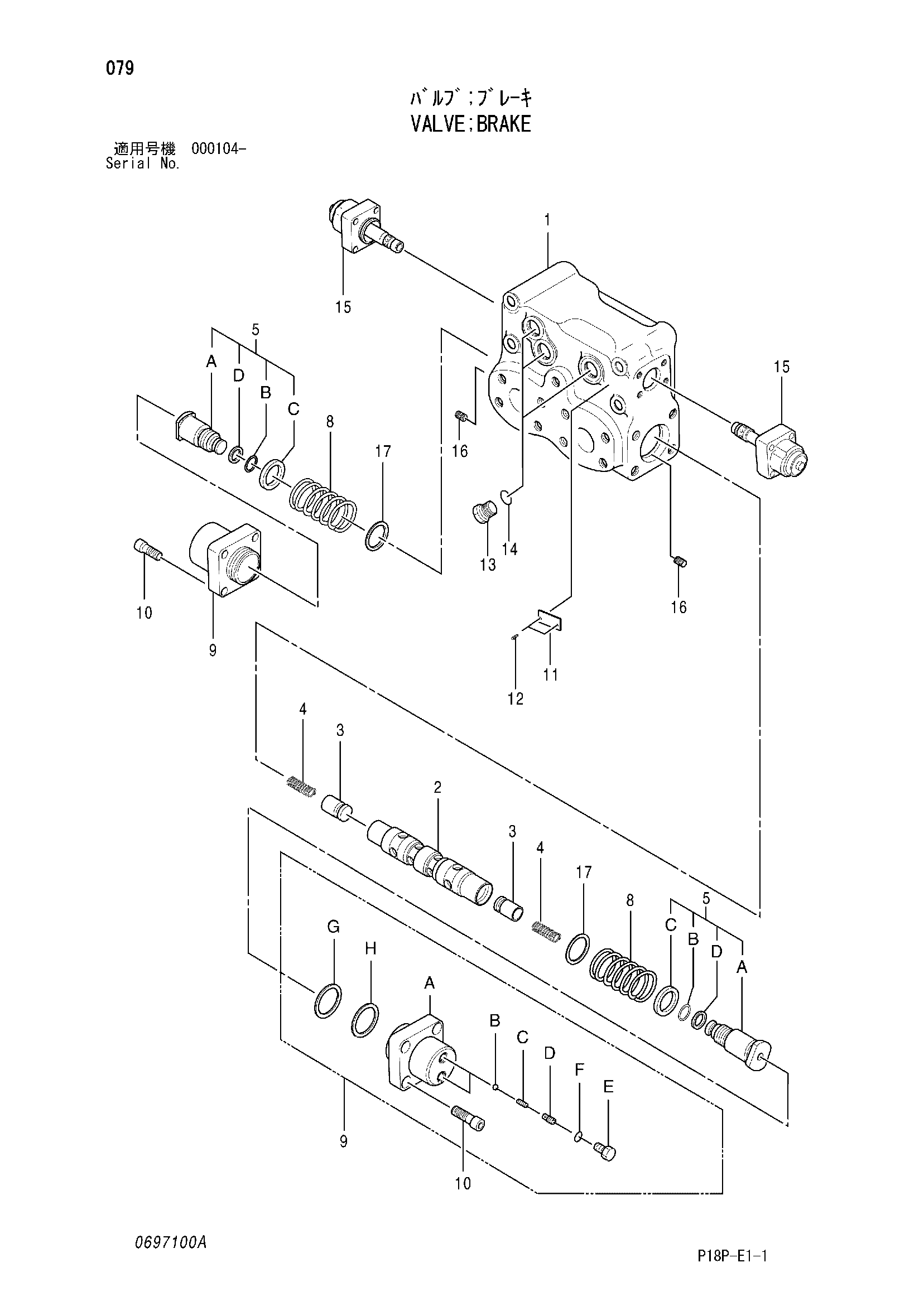

Заводская схема «Тормозной клапан» для HITACHI EX8000-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4386596 | Тормозной клапан | 1 | |
| 3 | 0604501 | Обратный клапан | 2 |
| 4 | 0403206 | Пружина | 2 |
| 5 | 0604507 | Пробка в сборе | 2 |
| 5B | 0604503 | Уплотнительное кольцо | 1 |
| 5D | 0604506 | Рингбакк-уп | 1 |
| 8 | 0604504 | Пружина | 2 |
| 9 | 0604505 | Колпачок в сборе | 2 |
| 9F | 0443801 | Уплотнительное кольцо | 2 |
| 9G | 0403203 | Уплотнительное кольцо | 1 |
| 9H | 0403201 | Опорное кольцо | 1 |
| 10 | 0288618 | Болт | 8 |
| 13 | 0352217 | Пробка | 3 |
| 14 | 0443803 | Уплотнительное кольцо | 3 |
| 15 | 4390085 | Предохранительный клапан | 2 |
| 16 | 0403211 | Дроссель | 2 |
| 17 | 0403212 | Седло пружины | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX8000-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
