Двигатель платформа трубопроводы (левый)(3) — HITACHI EX8000-6

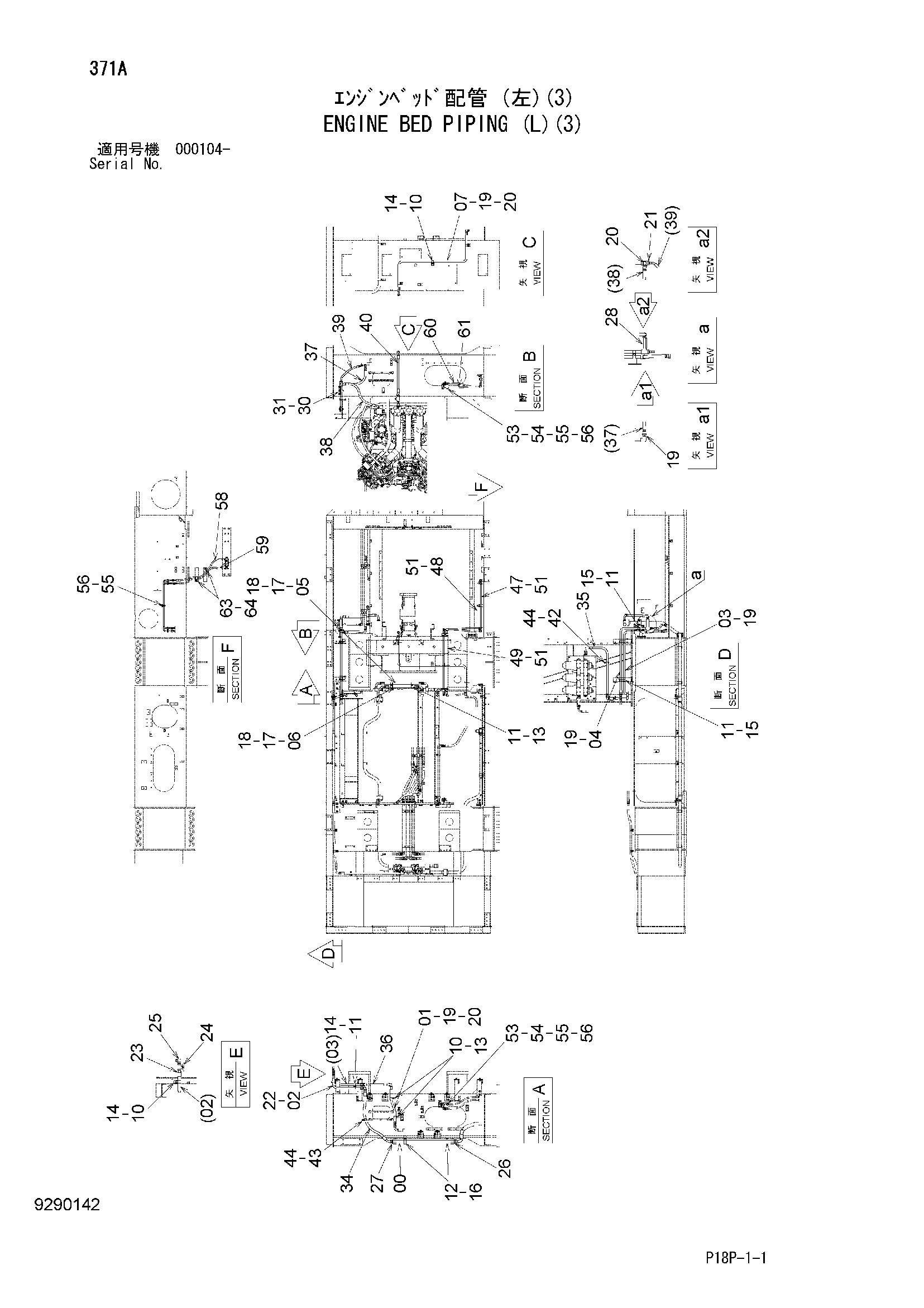

Заводская схема «Двигатель платформа трубопроводы (левый)(3)» для HITACHI EX8000-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9769412 | Трубка | 1 |
| 01 | 9769413 | Трубка | 1 |
| 02 | 8113316 | Трубка | 1 |
| 03 | 8113317 | Трубка | 1 |
| 04 | 8113318 | Трубка | 1 |
| 05 | 9769415 | Трубка | 1 |
| 06 | 9769416 | Трубка | 1 |
| 07 | 9769557 | Трубка | 1 |
| 10 | 4053595 | Хомут трубки | 6 |
| 11 | 4053596 | Хомут трубки | 6 |
| 12 | 4053697 | Хомут трубки | 2 |
| 13 | J271255 | Болт с шайбой | 4 |
| 13A | J901255 | Болт | 1 |
| 13B | J222012 | Шайба | 1 |
| 14 | J271260 | Болт с шайбой | 5 |
| 14A | J901260 | Болт | 1 |
| 14B | J222012 | Шайба | 1 |
| 15 | J271265 | Болт с шайбой | 3 |
| 15A | J901265 | Болт | 1 |
| 15B | J222012 | Шайба | 1 |
| 16 | J271270 | Болт с шайбой | 2 |
| 16A | J901270 | Болт | 1 |
| 16B | J222012 | Шайба | 1 |
| 17 | 4182736 | Адаптер | 4 |
| 18 | 4297381 | Уплотнительное кольцо | 4 |
| 19 | A852166 | Адаптер | 5 |
| 19A | 4506424 | Уплотнительное кольцо | 1 |
| 20 | A852366 | Угловой штуцер | 3 |
| 20A | 4506424 | Уплотнительное кольцо | 1 |
| 21 | 4279302 | Адаптер | 1 |
| 21A | 4506424 | Уплотнительное кольцо | 1 |
| 22 | 4037923 | Угловой штуцер | 1 |
| 22A | 4506424 | Уплотнительное кольцо | 1 |
| 23 | 4208243 | Адаптер | 1 |
| 23A | 4506424 | Уплотнительное кольцо | 1 |
| 24 | 4203434 | Шаровой клапан | 1 |
| 25 | 4156433 | Угловой штуцер | 1 |
| 26 | 4042036 | Адаптер | 1 |
| 26A | 4037888 | Уплотнительное кольцо | 1 |
| 27 | 4317614 | Адаптер | 1 |
| 27A | 970860 | Уплотнительное кольцо | 1 |
| 28 | 4478931 | Разъём S | 1 |
| 30 | 8113092 | Кронштейн | 1 |
| 31 | J271225 | Болт с шайбой | 2 |
| 31A | J901225 | Болт | 1 |
| 31B | J222012 | Шайба | 1 |
| 34 | 4662914 | Шланг | 1 |
| 35 | 4664112 | Шланг | 1 |
| 36 | 4684505 | Шланг | 1 |
| 37 | 4290335 | Шланг | 1 |
| 38 | 4310094 | Шланг | 1 |
| 39 | 4619984 | Шланг | 1 |
| 40 | 4627708 | Шланг | 1 |
| 42 | 4190263 | Зажим | 1 |
| 43 | 4190264 | Зажим | 1 |
| 44 | J271025 | Болт с шайбой | 2 |
| 44A | J901025 | Болт | 1 |
| 44B | J222010 | Шайба | 1 |
| 47 | 9763159 | Трубка | 1 |
| 48 | 9766743 | Трубка | 1 |
| 49 | 9762813 | Трубка | 2 |
| 51 | A852333 | Угловой штуцер | 8 |
| 51A | 4509180 | Уплотнительное кольцо | 1 |
| 53 | 9763187 | Кронштейн | 2 |
| 54 | J281230 | Болт с шайбой | 4 |
| 54A | J901230 | Болт | 1 |
| 54B | 4249324 | Шайба | 1 |
| 55 | 4053593 | Хомут трубки | 5 |
| 56 | J271045 | Болт с шайбой | 5 |
| 56A | J901045 | Болт | 1 |
| 56B | J222010 | Шайба | 1 |
| 58 | 4353886 | Шланг | 1 |
| 59 | 4369079 | Шланг | 1 |
| 60 | 4622537 | Шланг | 1 |
| 61 | 4622639 | Шланг | 1 |
| 63 | 4190282 | Зажим | 2 |
| 64 | J271025 | Болт с шайбой | 2 |
| 64A | J901025 | Болт | 1 |
| 64B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX8000-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
