Трубопроводы системы смазки (центральный)(1-2) — HITACHI EX8000-6

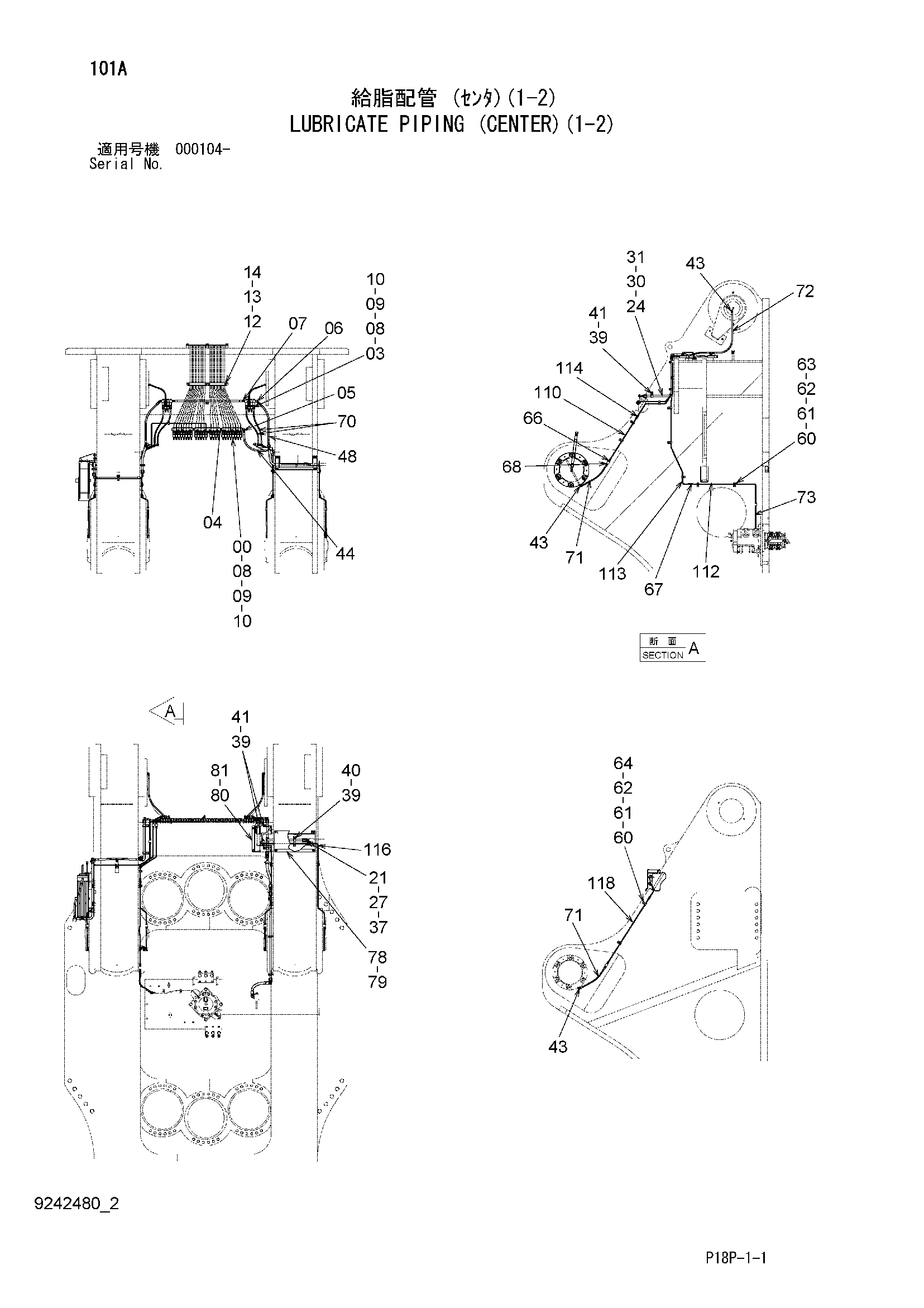

Заводская схема «Трубопроводы системы смазки (центральный)(1-2)» для HITACHI EX8000-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4624370 | Клапан | 1 |
| 00B | 4182051 | Инджектор клапан | 8 |
| 00C | 4253567 | Адаптер | 8 |
| 00D | 4097666 | Угловой штуцер | 8 |
| 00E | 4191349 | Адаптер | 8 |
| 00F | J75481 | Пресс-маслёнка | 8 |
| 03 | 4624373 | Клапан | 1 |
| 03B | 4182051 | Инджектор клапан | 4 |
| 03C | 4253567 | Адаптер | 3 |
| 03D | 4154656 | Угловой штуцер | 3 |
| 03E | 4191349 | Адаптер | 3 |
| 03F | J75481 | Пресс-маслёнка | 3 |
| 03G | 4372000 | Трубка | 1 |
| 04 | 4198472 | Адаптер | 1 |
| 04A | 4509180 | Уплотнительное кольцо | 2 |
| 05 | A852333 | Угловой штуцер | 1 |
| 05A | 4509180 | Уплотнительное кольцо | 1 |
| 06 | A852233 | Угловой штуцер | 1 |
| 06A | 4509180 | Уплотнительное кольцо | 1 |
| 07 | A852133 | Адаптер | 1 |
| 07A | 4509180 | Уплотнительное кольцо | 1 |
| 08 | J260855 | Болт с шайбой | 3 |
| 08A | J900855 | Болт | 1 |
| 08B | A590108 | Плоская шайба | 1 |
| 09 | 4343991 | Шайба | 3 |
| 10 | M500807 | Гайка | 3 |
| 12 | 9750355 | Хомут | 1 |
| 13 | 9750356 | Хомут | 1 |
| 14 | J271055 | Болт с шайбой | 2 |
| 14A | J901055 | Болт | 1 |
| 14B | J222010 | Шайба | 1 |
| 21 | 8097821 | Трубка | 1 |
| 24 | 8097817 | Трубка | 1 |
| 27 | A852166 | Адаптер | 2 |
| 27A | 4506424 | Уплотнительное кольцо | 1 |
| 30 | A852133 | Адаптер | 1 |
| 30A | 4509180 | Уплотнительное кольцо | 1 |
| 31 | A852333 | Угловой штуцер | 1 |
| 31A | 4509180 | Уплотнительное кольцо | 1 |
| 37 | A852533 | Тройник | 1 |
| 37A | 4509180 | Уплотнительное кольцо | 1 |
| 39 | 4053595 | Хомут трубки | 4 |
| 40 | J271265 | Болт с шайбой | 1 |
| 40A | J901265 | Болт | 1 |
| 40B | J222012 | Шайба | 1 |
| 41 | J271260 | Болт с шайбой | 3 |
| 41A | J901260 | Болт | 1 |
| 41B | J222012 | Шайба | 1 |
| 43 | 4154656 | Угловой штуцер | 3 |
| 44 | 4623634 | Шланг | 1 |
| 48 | 4625015 | Шланг | 1 |
| 60 | 4302748 | Хомут | 11 |
| 61 | 4269657 | Резиновая прокладка | 22 |
| 62 | 4302747 | Проставка | 11 |
| 63 | J271050 | Болт с шайбой | 1 |
| 63A | J901050 | Болт | 1 |
| 63B | J222010 | Шайба | 1 |
| 64 | J271040 | Болт с шайбой | 10 |
| 64A | J901040 | Болт | 1 |
| 64B | J222010 | Шайба | 1 |
| 66 | 4255304 | Штуцер трубки | 5 |
| 66A | 957366 | Уплотнительное кольцо | 1 |
| 67 | 4099282 | Адаптер | 3 |
| 68 | A852122 | Адаптер | 5 |
| 68A | 957366 | Уплотнительное кольцо | 1 |
| 70 | 4625018 | Шланг | 2 |
| 71 | 4442331 | Шланг | 2 |
| 72 | 4625020 | Шланг | 1 |
| 73 | 4656809 | Шланг | 1 |
| 78 | 8101199 | Крышка | 1 |
| 79 | J281025 | Болт с шайбой | 4 |
| 79A | J901025 | Болт | 1 |
| 79B | 4486055 | Шайба | 1 |
| 80 | 8101200 | Крышка | 1 |
| 81 | J271025 | Болт с шайбой | 4 |
| 81A | J901025 | Болт | 1 |
| 81B | J222010 | Шайба | 1 |
| 110 | 4624977 | Трубка | 1 |
| 112 | 4624979 | Трубка | 1 |
| 113 | 4624980 | Трубка | 1 |
| 114 | 4624981 | Трубка | 1 |
| 116 | 4624983 | Трубка | 1 |
| 118 | 4624985 | Трубка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX8000-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
