Трубопроводы системы смазки (правый) — HITACHI EX8000-6

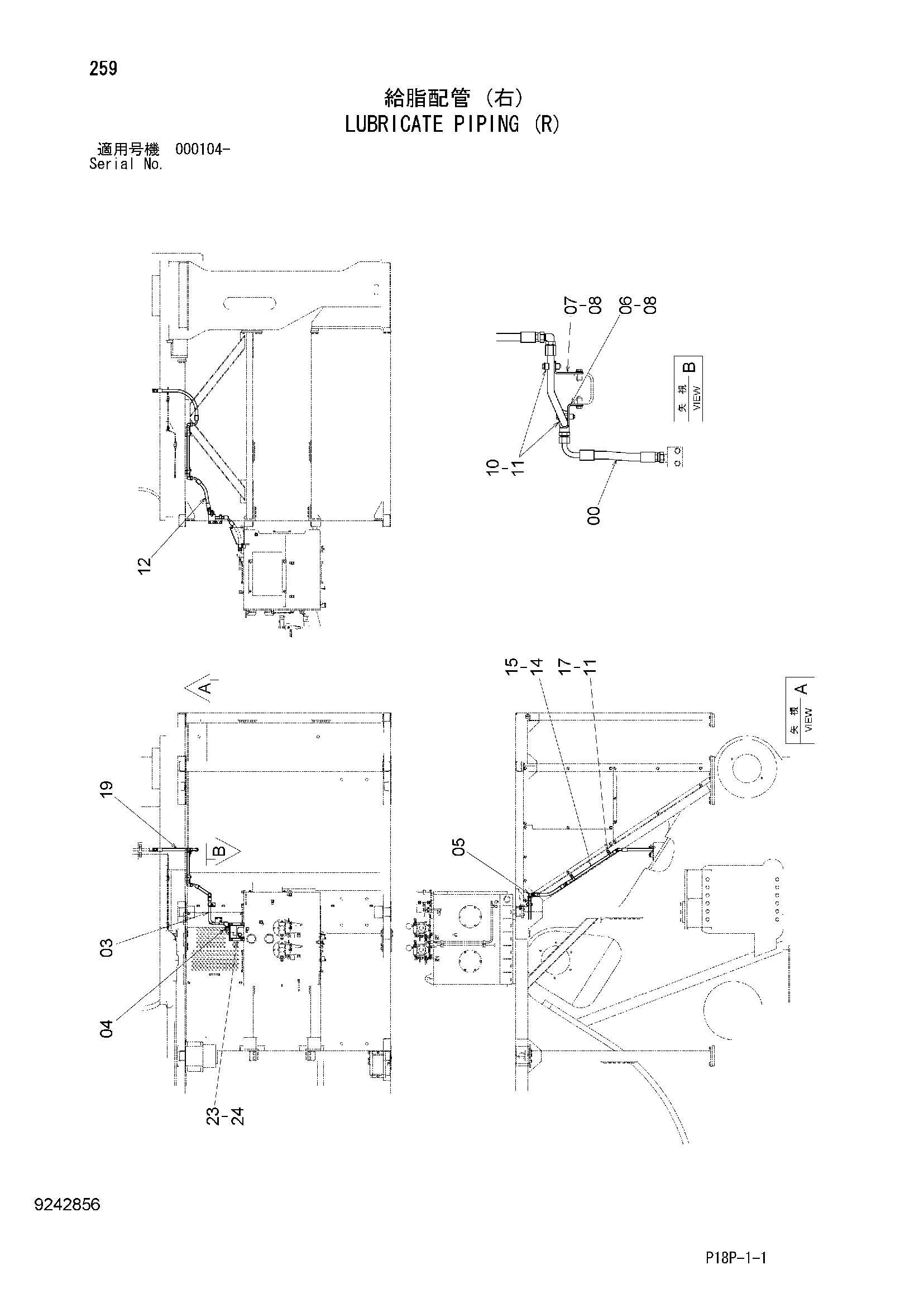

Заводская схема «Трубопроводы системы смазки (правый)» для HITACHI EX8000-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4624931 | Шланг | 1 |
| 03 | 9763183 | Трубка | 1 |
| 04 | A852166 | Адаптер | 1 |
| 04A | 4506424 | Уплотнительное кольцо | 1 |
| 05 | A852366 | Угловой штуцер | 1 |
| 05A | 4506424 | Уплотнительное кольцо | 1 |
| 06 | 9763191 | Кронштейн | 1 |
| 07 | 9763190 | Кронштейн | 1 |
| 08 | J271240 | Болт с шайбой | 4 |
| 08A | J901240 | Болт | 1 |
| 08B | J222012 | Шайба | 1 |
| 10 | J271265 | Болт с шайбой | 2 |
| 10A | J901265 | Болт | 1 |
| 10B | J222012 | Шайба | 1 |
| 11 | 4053595 | Хомут трубки | 4 |
| 12 | 4624933 | Шланг | 1 |
| 14 | 9763181 | Трубка | 1 |
| 15 | A852366 | Угловой штуцер | 2 |
| 15A | 4506424 | Уплотнительное кольцо | 1 |
| 17 | J271260 | Болт с шайбой | 2 |
| 17A | J901260 | Болт | 1 |
| 17B | J222012 | Шайба | 1 |
| 19 | 4624934 | Шланг | 1 |
| 23 | 7046553 | Крышка | 1 |
| 24 | J271025 | Болт с шайбой | 4 |
| 24A | J901025 | Болт | 1 |
| 24B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX8000-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
