Гидролинии хода — HITACHI EX8000-6

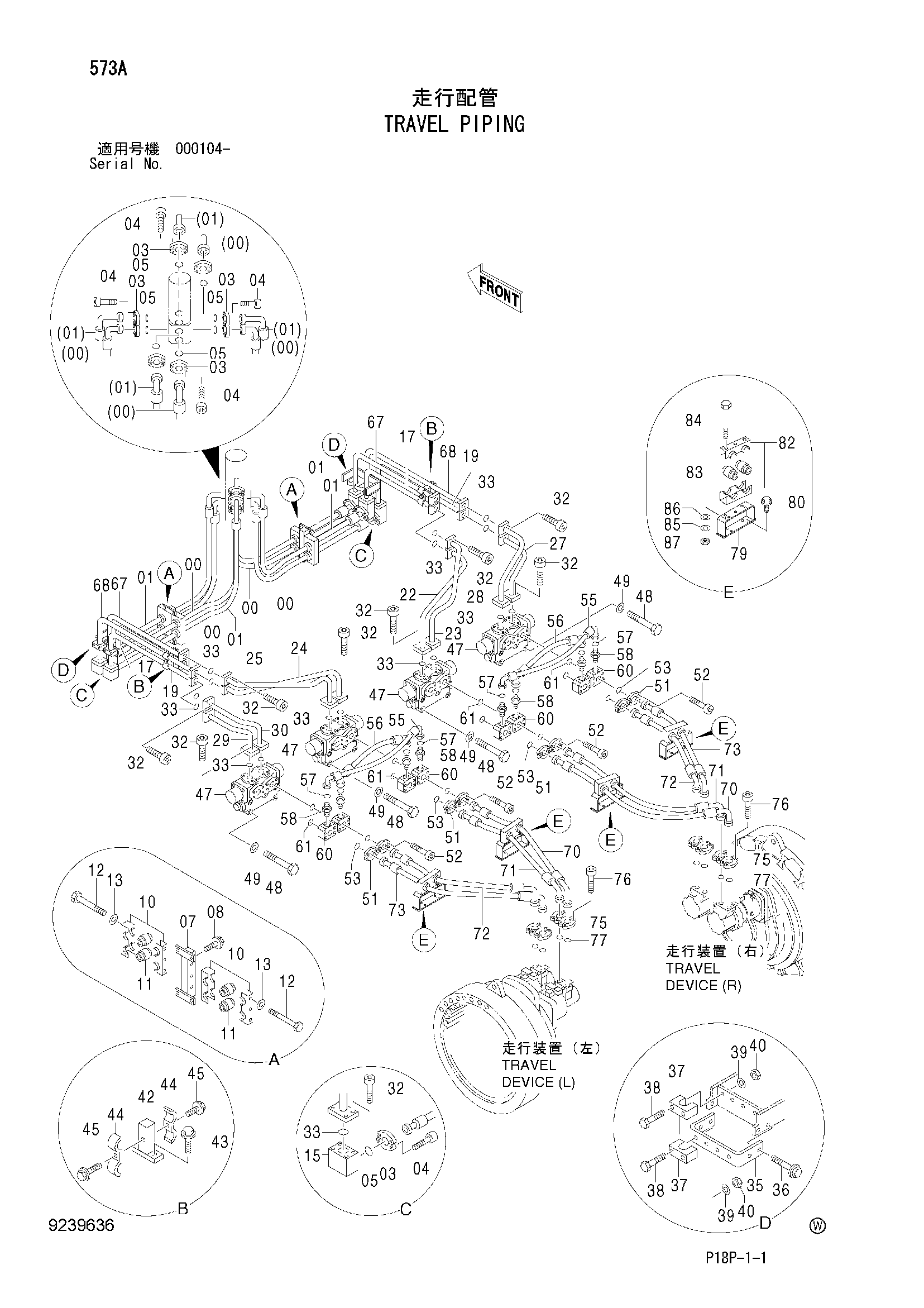

Заводская схема «Гидролинии хода» для HITACHI EX8000-6. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	4620493	Шланг	4
01	4620494	Шланг	4
03	4075854	Разъёмный фланец	32
04	M341650	Болт с внутренним шестигранником	64
05	4292384	Уплотнительное кольцо	16
07	8096257	Опора	2
08	J271230	Болт с шайбой	8
08A	J901230	Болт	1
08B	J222012	Шайба	1
10	4189867	Хомут	4
11	4186033	Втулка	8
12	J901004	Болт	12
13	J222010	Шайба	12
15	3035396	Блок	8
17	8096258	Трубка	2
19	8096260	Трубка	2
22	8096262	Трубка	1
23	8096263	Трубка	1
24	8096264	Трубка	1
25	8096265	Трубка	1
27	8096266	Трубка	1
28	8096267	Трубка	1
29	8096268	Трубка	1
30	8096269	Трубка	1
32	M341650	Болт с внутренним шестигранником	96
33	4292384	Уплотнительное кольцо	24
35	4620601	Кронштейн	2
36	J271230	Болт с шайбой	8
36A	J901230	Болт	1
36B	J222012	Шайба	1
37	4257716	Хомут трубки	8
38	J901290	Болт	16
39	J222012	Шайба	16
40	J950012	Гайка	16
42	8035548	Опора	2
43	J271240	Болт с шайбой	4
43A	J901240	Болт	1
43B	J222012	Шайба	1
44	4031909	Хомут	4
45	J271270	Болт с шайбой	4
45A	J901270	Болт	1
45B	J222012	Шайба	1
47	4386596	Тормозной клапан	4
48	J931612	Болт	16
49	J222016	Шайба	16
51	4075854	Разъёмный фланец	16
52	M341611	Болт с внутренним шестигранником	32
53	4292384	Уплотнительное кольцо	8
55	4437951	Шланг	2
56	4437911	Шланг	2
57	4187328	Уплотнительное кольцо	8
58	A853188	Адаптер	8
58A	4506429	Уплотнительное кольцо	1
60	3089436	Блок	8
61	4292384	Уплотнительное кольцо	8
67	8096259	Трубка	2
68	8096261	Трубка	2
70	4620492	Шланг	2
71	4620491	Шланг	2
72	4620489	Шланг	2
73	4620490	Шланг	2
75	4075854	Разъёмный фланец	16
76	M341650	Болт с внутренним шестигранником	32
77	4292384	Уплотнительное кольцо	8
79	8078145	Кронштейн	4
80	J281240	Болт с шайбой	16
80A	J901240	Болт	1
80B	4249324	Шайба	1
82	4189867	Хомут	4
83	4186033	Втулка	8
84	J901006	Болт	12
85	J222010	Шайба	12
86	J217083	Шайба	12
87	J950010	Гайка	12

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX8000-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
