Крышка (гусеница) — HITACHI EX8000-6

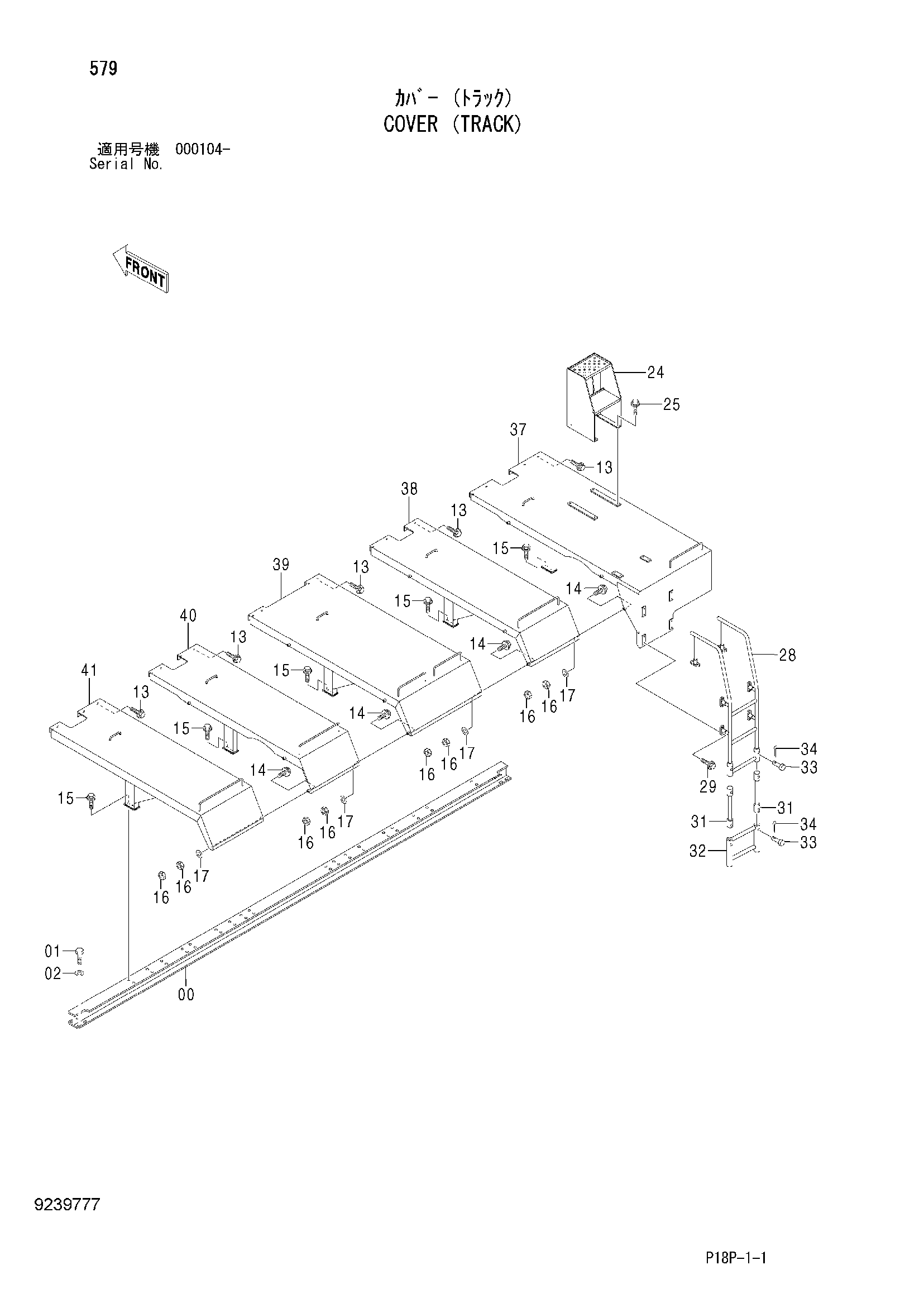

Заводская схема «Крышка (гусеница)» для HITACHI EX8000-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8096330 | Опора | 1 |
| 01 | J931640 | Болт | 8 |
| 02 | J222016 | Шайба | 8 |
| 13 | J281230 | Болт с шайбой | 20 |
| 13A | J901230 | Болт | 1 |
| 13B | 4249324 | Шайба | 1 |
| 14 | J281260 | Болт с шайбой | 12 |
| 14A | J901260 | Болт | 1 |
| 14B | 4249324 | Шайба | 1 |
| 15 | J281240 | Болт с шайбой | 20 |
| 15A | J901240 | Болт | 1 |
| 15B | 4249324 | Шайба | 1 |
| 16 | J950012 | Гайка | 24 |
| 17 | J222012 | Шайба | 12 |
| 24 | 7046300 | Ступень | 1 |
| 25 | J271225 | Болт с шайбой | 4 |
| 25A | J901225 | Болт | 1 |
| 25B | J222012 | Шайба | 1 |
| 28 | 7046301 | Ступень | 1 |
| 29 | J271235 | Болт с шайбой | 12 |
| 29A | J901235 | Болт | 1 |
| 29B | J222012 | Шайба | 1 |
| 31 | 4200559 | Канат провод | 2 |
| 32 | 9750271 | Ступень | 1 |
| 33 | 4200558 | Палец | 4 |
| 34 | A764020 | Шплинт | 4 |
| 37 | 6022905 | Крышка | 1 |
| 38 | 6022906 | Крышка | 1 |
| 39 | 6022907 | Крышка | 1 |
| 40 | 6022908 | Крышка | 1 |
| 41 | 6022909 | Крышка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX8000-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
