Крыло (правый) — HITACHI EX8000-6

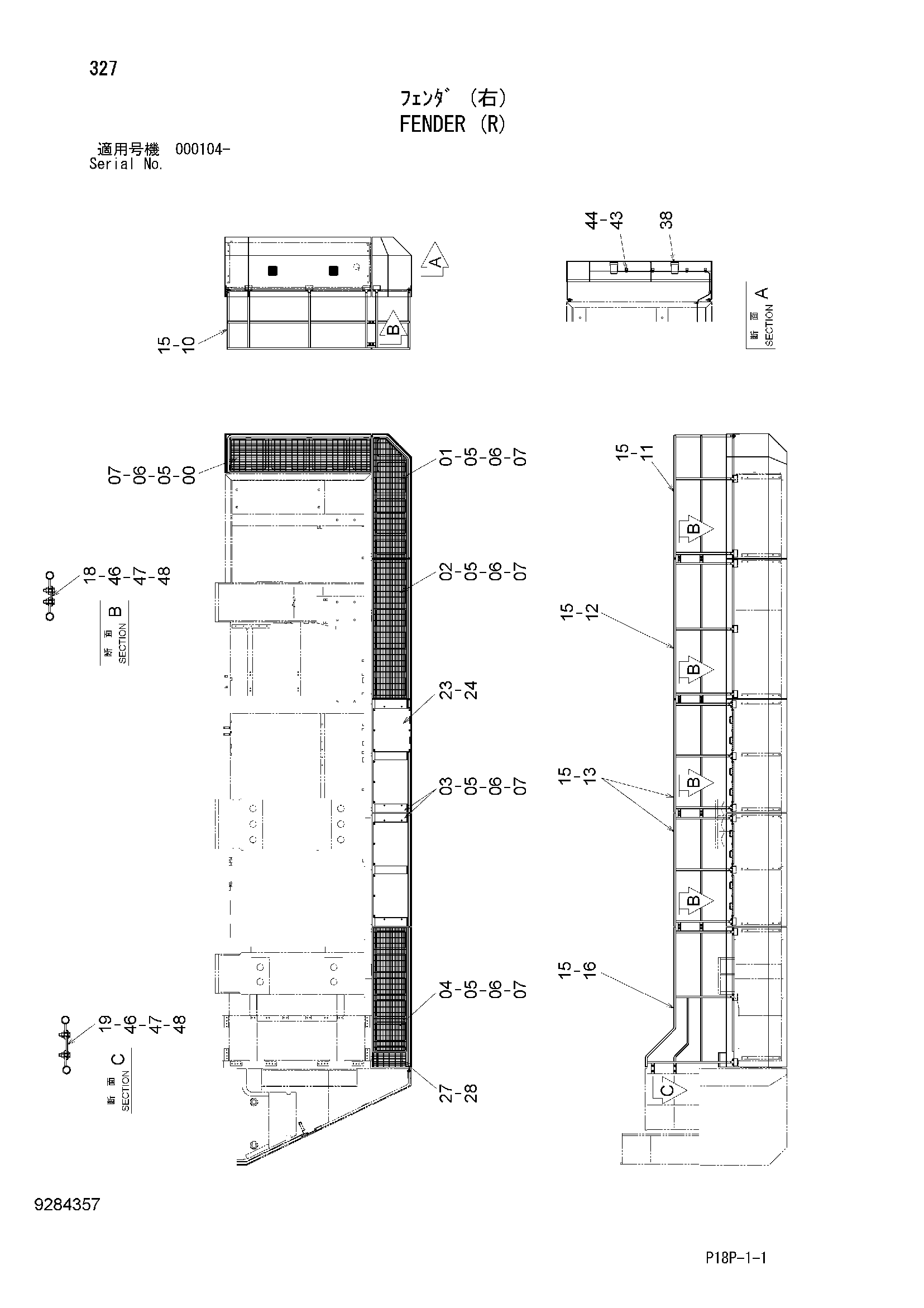

Заводская схема «Крыло (правый)» для HITACHI EX8000-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5011698 | Крыло | 1 |
| 01 | 5011689 | Крыло | 1 |
| 02 | 5011687 | Крыло | 1 |
| 03 | 5009523 | Крыло | 2 |
| 04 | 5011686 | Крыло | 1 |
| 05 | J931640 | Болт | 56 |
| 06 | J222016 | Шайба | 56 |
| 07 | J217085 | Шайба | 56 |
| 10 | 7053796 | Поручень | 1 |
| 11 | 6025909 | Поручень | 1 |
| 12 | 7053795 | Поручень | 1 |
| 13 | 7046342 | Поручень | 2 |
| 15 | J271245 | Болт с шайбой | 38 |
| 15A | J901245 | Болт | 1 |
| 15B | J222012 | Шайба | 1 |
| 16 | 7053794 | Поручень | 1 |
| 18 | 4364672 | Пластина | 10 |
| 19 | 4621492 | Пластина | 2 |
| 23 | 8096372 | Крышка | 4 |
| 24 | J271230 | Болт с шайбой | 24 |
| 24A | J901230 | Болт | 1 |
| 24B | J222012 | Шайба | 1 |
| 27 | 8111294 | Ступень | 1 |
| 28 | J271230 | Болт с шайбой | 4 |
| 28A | J901230 | Болт | 1 |
| 28B | J222012 | Шайба | 1 |
| 38 | 4615482 | Фонарь воркинг | 2 |
| 43 | 4190261 | Зажим | 8 |
| 44 | J271025 | Болт с шайбой | 8 |
| 44A | J901025 | Болт | 1 |
| 44B | J222010 | Шайба | 1 |
| 46 | J901235 | Болт | 24 |
| 47 | 449490 | Плоская шайба | 48 |
| 48 | J950012 | Гайка | 24 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX8000-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
