Вентилятор привод (масляный радиатор) — HITACHI EX8000-6

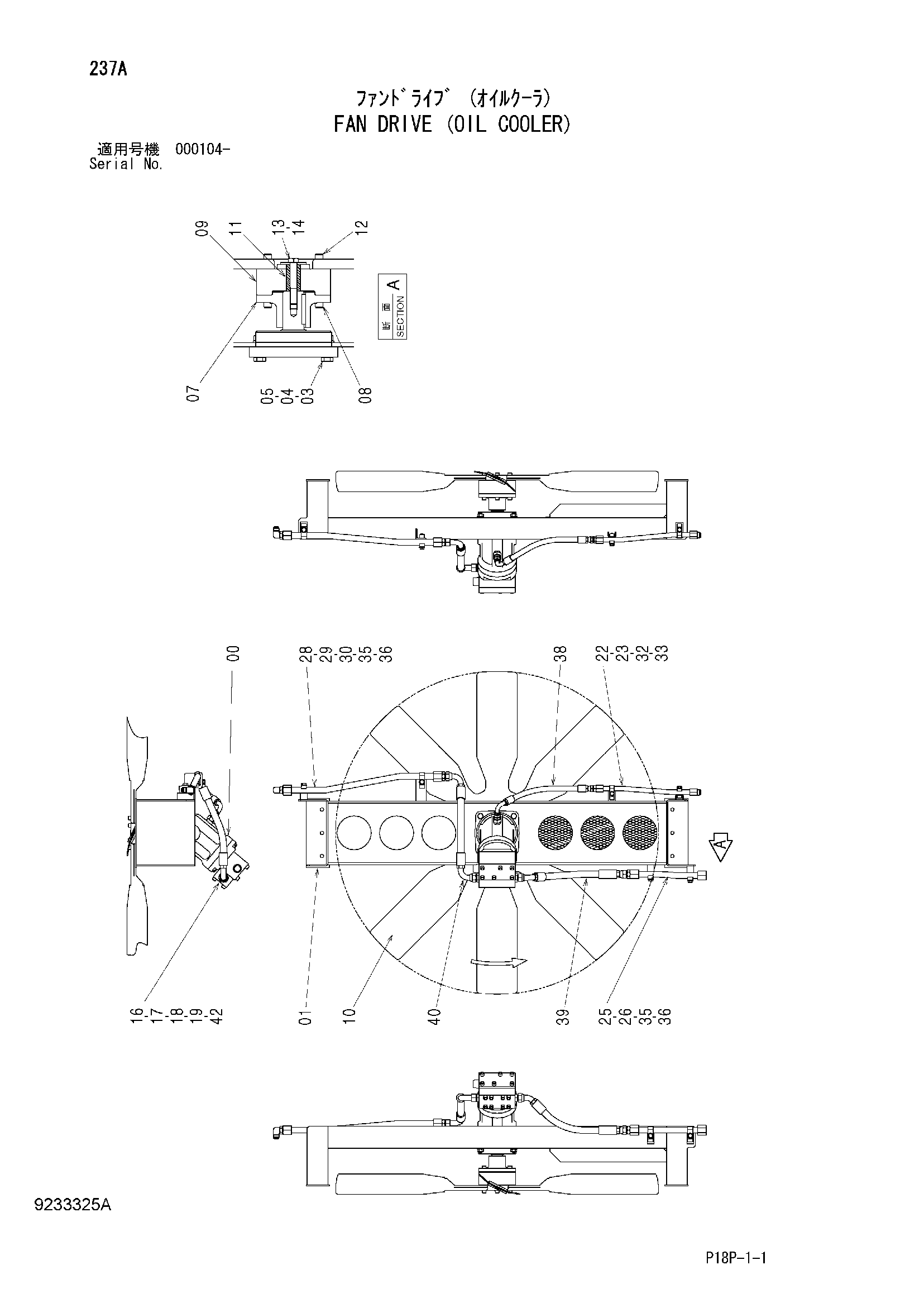

Заводская схема «Вентилятор привод (масляный радиатор)» для HITACHI EX8000-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4390592 | Гидромотор | 1 |
| 01 | 6025221 | Кронштейн | 1 |
| 03 | J931655 | Болт | 4 |
| 04 | J222016 | Шайба | 4 |
| 05 | J950016 | Гайка | 4 |
| 07 | 4431706 | Муфта | 1 |
| 08 | M341240 | Болт с внутренним шестигранником | 6 |
| 09 | 4396684 | Муфта | 1 |
| 10 | 4455890 | Вентилятор | 1 |
| 11 | 4431646 | Проставка | 1 |
| 12 | M341245 | Болт с внутренним шестигранником | 6 |
| 13 | 4612976 | Плоская шайба | 1 |
| 14 | J931600 | Болт | 1 |
| 16 | 3082505 | Блок | 1 |
| 17 | 4292382 | Уплотнительное кольцо | 2 |
| 18 | M341271 | Болт с внутренним шестигранником | 8 |
| 19 | A852166 | Адаптер | 2 |
| 19A | 4506424 | Уплотнительное кольцо | 1 |
| 22 | 9762009 | Трубка | 1 |
| 23 | A852144 | Адаптер | 2 |
| 23A | 4506418 | Уплотнительное кольцо | 1 |
| 25 | 9762007 | Трубка | 1 |
| 26 | A852166 | Адаптер | 1 |
| 26A | 4506424 | Уплотнительное кольцо | 1 |
| 28 | 9762008 | Трубка | 1 |
| 29 | A852166 | Адаптер | 1 |
| 29A | 4506424 | Уплотнительное кольцо | 1 |
| 30 | A852366 | Угловой штуцер | 1 |
| 30A | 4506424 | Уплотнительное кольцо | 1 |
| 32 | 4053594 | Хомут трубки | 2 |
| 33 | J271050 | Болт с шайбой | 2 |
| 33A | J901050 | Болт | 1 |
| 33B | J222010 | Шайба | 1 |
| 35 | 4053595 | Хомут трубки | 4 |
| 36 | J271265 | Болт с шайбой | 4 |
| 36A | J901265 | Болт | 1 |
| 36B | J222012 | Шайба | 1 |
| 38 | 4313150 | Шланг | 1 |
| 39 | 4616231 | Шланг | 1 |
| 40 | 4616232 | Шланг | 1 |
| 42 | A852144 | Адаптер | 1 |
| 42A | 4506418 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX8000-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
