Оил-коолер группа — HITACHI EX8000-6

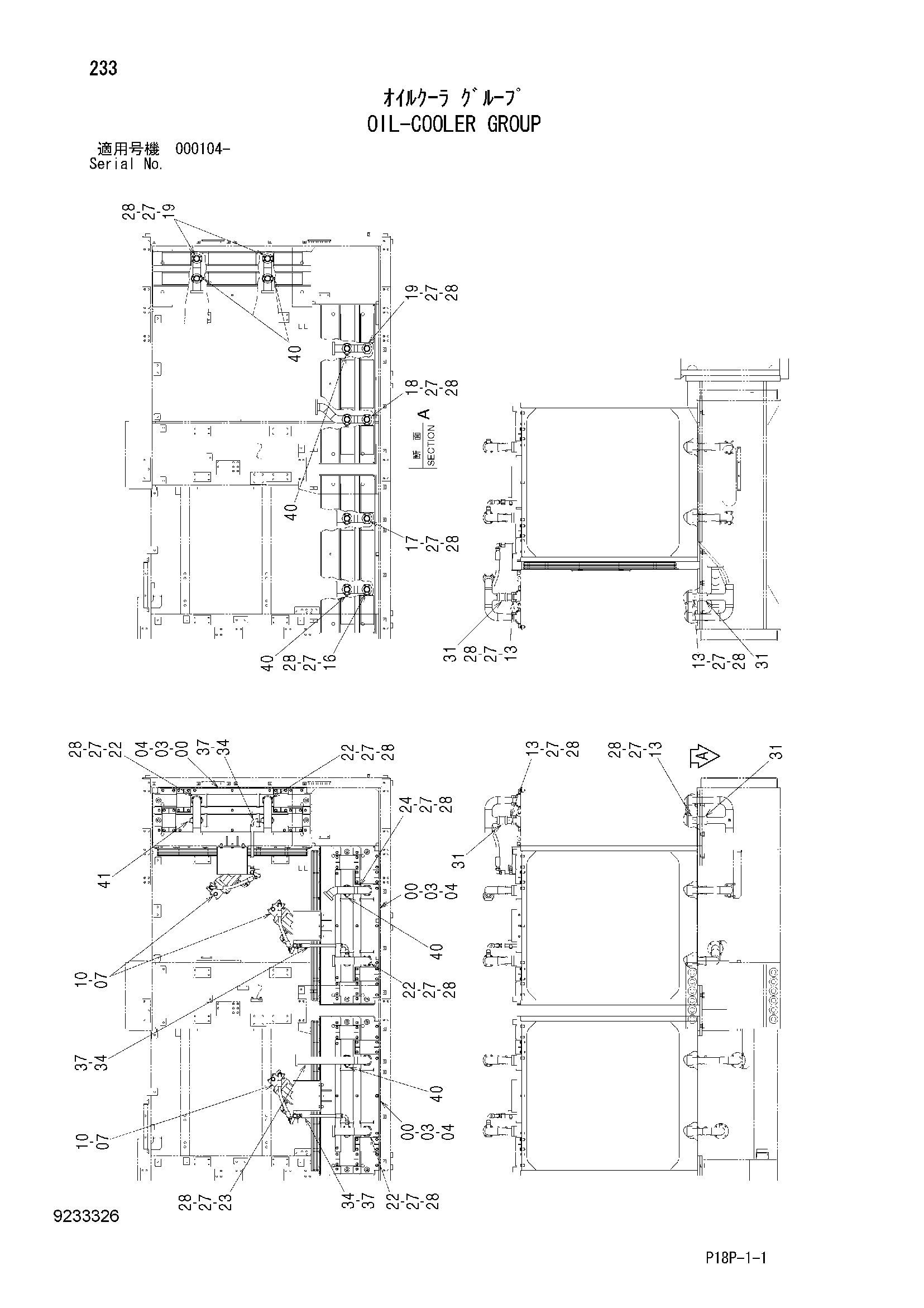

Заводская схема «Оил-коолер группа» для HITACHI EX8000-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | J932780 | Болт | 12 |
| 04 | 4085857 | Шайба | 12 |
| 10 | J271240 | Болт с шайбой | 18 |
| 10A | J901240 | Болт | 1 |
| 10B | J222012 | Шайба | 1 |
| 13 | 9753751 | Трубка | 12 |
| 16 | 8095271 | Трубка | 1 |
| 17 | 8095887 | Трубка | 1 |
| 18 | 8095270 | Трубка | 1 |
| 19 | 8095266 | Трубка | 3 |
| 22 | 8096072 | Трубка | 4 |
| 23 | 8096074 | Трубка | 1 |
| 24 | 8096073 | Трубка | 1 |
| 27 | M341240 | Болт с внутренним шестигранником | 96 |
| 28 | 4153538 | Уплотнительное кольцо | 24 |
| 31 | 4067833 | Муфта | 12 |
| 31A | 4196261 | Уплотнение кольцо | 2 |
| 34 | 4620233 | Шланг | 3 |
| 37 | A852166 | Адаптер | 3 |
| 37A | 4506424 | Уплотнительное кольцо | 1 |
| 40 | A885003 | Пробка | 6 |
| 40A | 4509180 | Уплотнительное кольцо | 1 |
| 41 | A885006 | Пробка | 1 |
| 41A | 4506424 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX8000-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
