Центральный коллектор группа — HITACHI EX8000-6

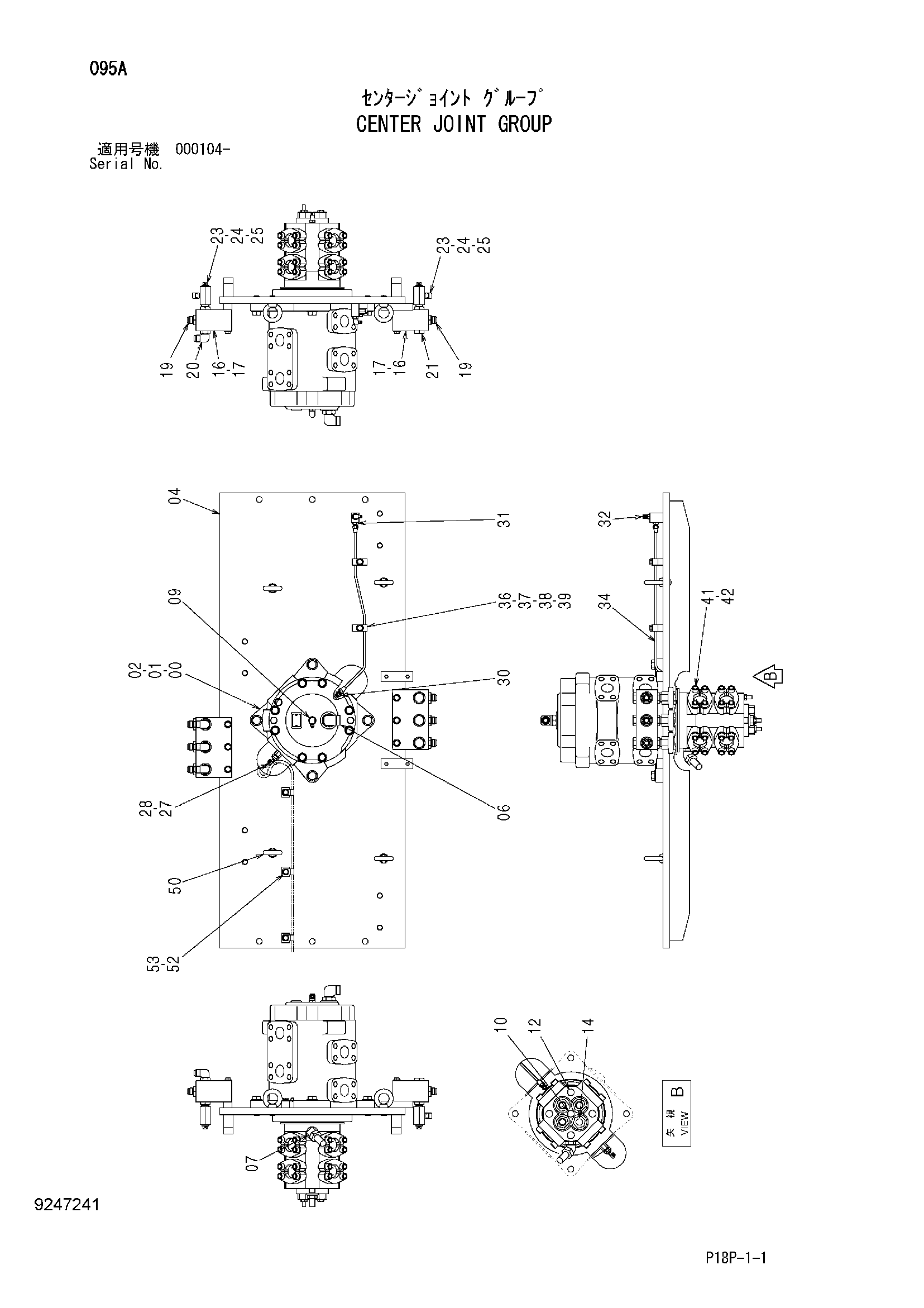

Заводская схема «Центральный коллектор группа» для HITACHI EX8000-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9161451 замена: 9175068 | Центральный коллектор | 1 |
| (9175068) | Центральный коллектор | 1 | |
| 01 | J932060 | Болт | 4 |
| 02 | J222020 | Шайба | 4 |
| 04 | 7047773 | Кронштейн | 1 |
| 06 | A853388 | Угловой штуцер | 1 |
| 06A | 4506429 | Уплотнительное кольцо | 1 |
| 07 | 4317610 | Угловой штуцер | 1 |
| 07A | 4506424 | Уплотнительное кольцо | 1 |
| 09 | A852333 | Угловой штуцер | 1 |
| 09A | 4509180 | Уплотнительное кольцо | 1 |
| 10 | 4340126 | Адаптер | 1 |
| 12 | 4154651 | Адаптер | 1 |
| 14 | A852133 | Адаптер | 1 |
| 14A | 4509180 | Уплотнительное кольцо | 1 |
| 16 | 4624488 | Блок | 2 |
| 17 | J271200 | Болт с шайбой | 6 |
| 17A | J901200 | Болт | 1 |
| 17B | J222012 | Шайба | 1 |
| 19 | A852166 | Адаптер | 6 |
| 19A | 4506424 | Уплотнительное кольцо | 1 |
| 20 | A852366 | Угловой штуцер | 3 |
| 20A | 4506424 | Уплотнительное кольцо | 1 |
| 21 | A885006 | Пробка | 3 |
| 21A | 4506424 | Уплотнительное кольцо | 1 |
| 23 | 4208243 | Адаптер | 6 |
| 23A | 4506424 | Уплотнительное кольцо | 1 |
| 24 | 4203434 | Шаровой клапан | 6 |
| 25 | 94-2025 | Пробка | 6 |
| 27 | 4263446 | Переходник S | 1 |
| 28 | 4436535 | Датчик давления | 1 |
| 30 | 4119986 | Адаптер | 1 |
| 31 | 4255304 | Штуцер трубки | 1 |
| 31A | 957366 | Уплотнительное кольцо | 1 |
| 32 | A852322 | Угловой штуцер | 1 |
| 32A | 957366 | Уплотнительное кольцо | 1 |
| 34 | 4631744 | Трубка | 1 |
| 36 | 4322591 | Хомут | 2 |
| 37 | 4322539 | Проставка | 2 |
| 38 | 4261215 | Резиновая прокладка | 4 |
| 39 | J271240 | Болт с шайбой | 2 |
| 39A | J901240 | Болт | 1 |
| 39B | J222012 | Шайба | 1 |
| 41 | 4075854 | Разъёмный фланец | 16 |
| 42 | M341650 | Болт с внутренним шестигранником | 32 |
| 50 | 4027471 | Болт проушина | 4 |
| 52 | 4190261 | Зажим | 3 |
| 53 | J271025 | Болт с шайбой | 3 |
| 53A | J901025 | Болт | 1 |
| 53B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX8000-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
