Гусеничная рама — HITACHI EX8000-6

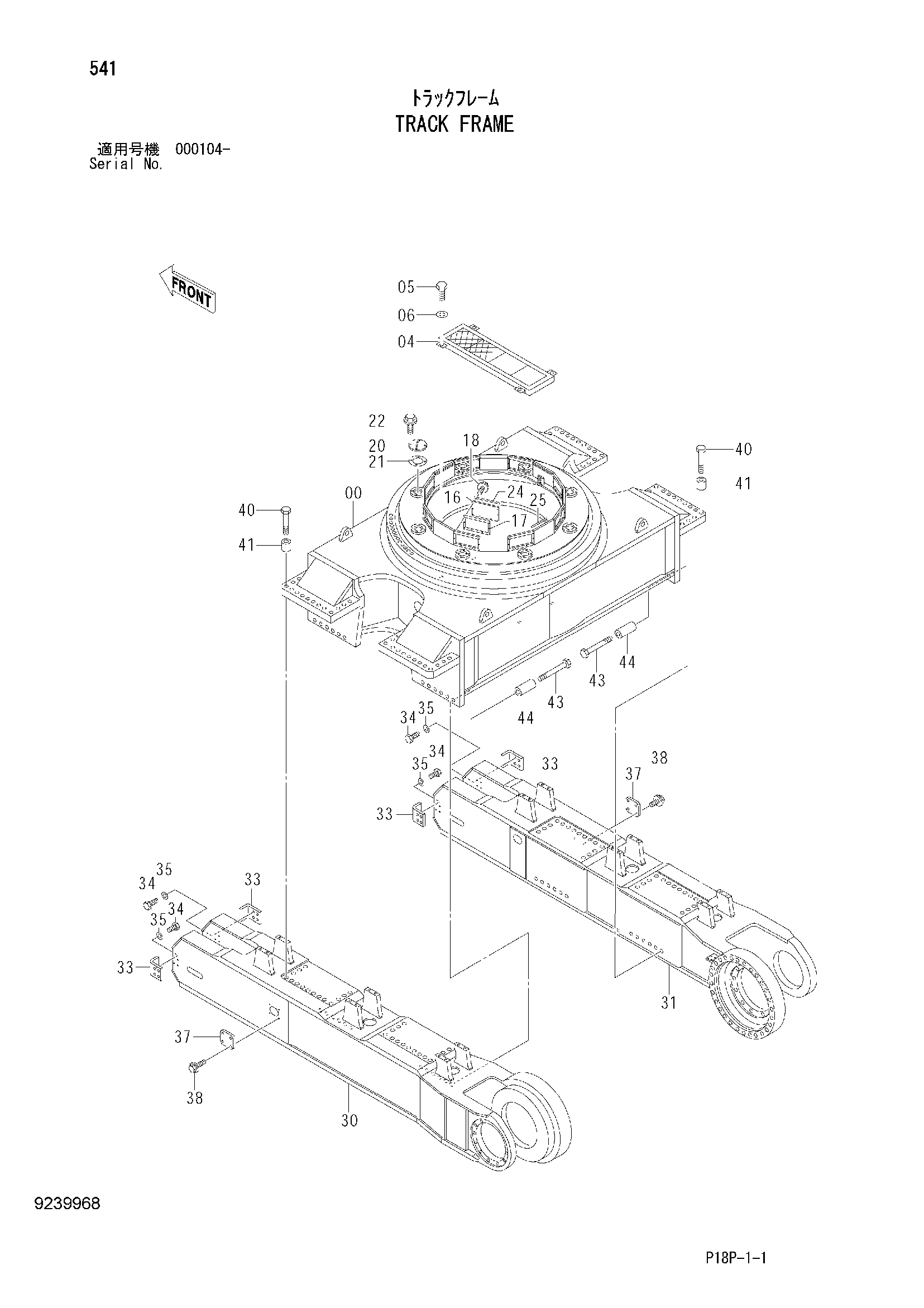

Заводская схема «Гусеничная рама» для HITACHI EX8000-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5009354 | Гусеничная рама | 1 |
| 04 | 7046363 | Ступень | 1 |
| 05 | J921430 | Болт | 4 |
| 06 | J222014 | Шайба | 4 |
| 16 | 9764424 | Крышка | 8 |
| 17 | 4637838 | Прокладка | 8 |
| 18 | J271030 | Болт с шайбой | 72 |
| 18A | J901030 | Болт | 1 |
| 18B | J222010 | Шайба | 1 |
| 20 | 9763512 | Крышка | 8 |
| 21 | 4628004 | Прокладка | 8 |
| 22 | J271230 | Болт с шайбой | 32 |
| 22A | J901230 | Болт | 1 |
| 22B | J222012 | Шайба | 1 |
| 24 | 4626637 | Манжета | 8 |
| 25 | 4637840 | Манжета | 8 |
| 30 | 6025638 | Рама боковой (левый) | 1 |
| 31 | 6025639 | Рама боковой (правый) | 1 |
| 33 | 4413430 | Кронштейн | 4 |
| 34 | J932202 | Болт | 16 |
| 35 | J222022 | Шайба | 16 |
| 37 | 4190406 | Крышка | 2 |
| 38 | J271225 | Болт с шайбой | 8 |
| 38A | J901225 | Болт | 1 |
| 38B | J222012 | Шайба | 1 |
| 40 | 4619558 | Болт | 60 |
| 41 | 4619569 | Проставка | 60 |
| 43 | 4619559 | Болт | 24 |
| 44 | 4619570 | Проставка | 24 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX8000-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
