Всасывающие трубопроводы (центральный) — HITACHI EX8000-6

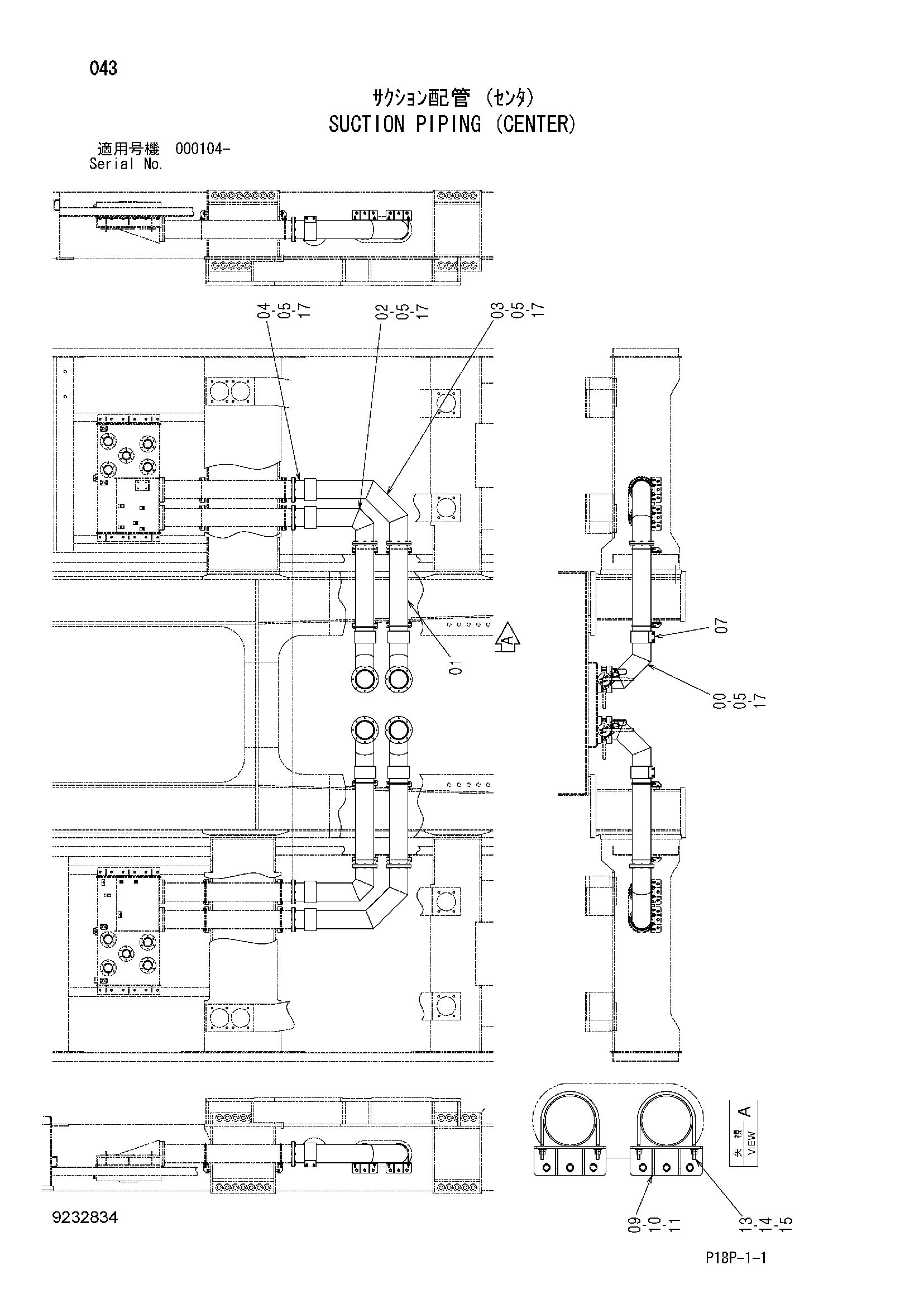

Заводская схема «Всасывающие трубопроводы (центральный)» для HITACHI EX8000-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8094053 | Трубка | 4 |
| 01 | 9760935 | Трубка | 4 |
| 02 | 8093566 | Трубка | 2 |
| 03 | 8093567 | Трубка | 2 |
| 04 | 9755714 | Трубка | 4 |
| 05 | A810220 | Уплотнительное кольцо | 12 |
| 07 | 4445225 | Муфта | 8 |
| 09 | 8085124 | Кронштейн | 4 |
| 10 | J921435 | Болт | 12 |
| 11 | J222014 | Шайба | 12 |
| 13 | 4402325 | U-образный болт | 4 |
| 14 | 449490 | Плоская шайба | 8 |
| 15 | J950012 | Гайка | 16 |
| 17 | J271240 | Болт с шайбой | 96 |
| 17A | J901240 | Болт | 1 |
| 17B | J222012 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX8000-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
