Гидролинии хода (1) — HITACHI EX8000-6

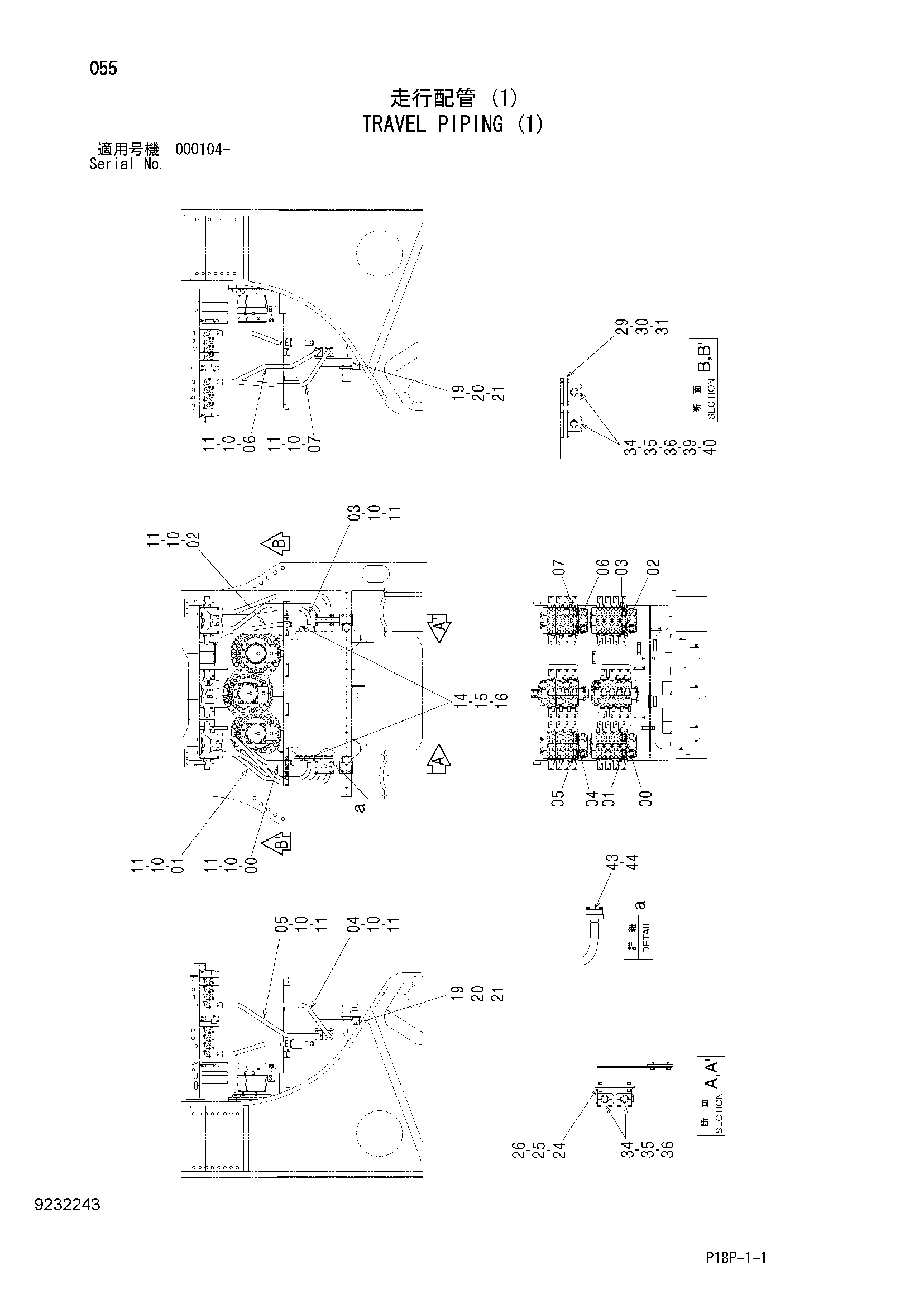

Заводская схема «Гидролинии хода (1)» для HITACHI EX8000-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8093982 | Трубка | 1 |
| 01 | 8093983 | Трубка | 1 |
| 02 | 8093988 | Трубка | 1 |
| 03 | 8093987 | Трубка | 1 |
| 04 | 8093994 | Трубка | 1 |
| 05 | 8093995 | Трубка | 1 |
| 06 | 8094003 | Трубка | 1 |
| 07 | 8095367 | Трубка | 1 |
| 10 | M342065 | Болт с внутренним шестигранником | 32 |
| 11 | 4292385 | Уплотнительное кольцо | 8 |
| 14 | 3081190 | Блок | 2 |
| 15 | M342065 | Болт с внутренним шестигранником | 8 |
| 16 | 4292385 | Уплотнительное кольцо | 2 |
| 19 | 8074490 | Кронштейн | 2 |
| 20 | J931645 | Болт | 8 |
| 21 | J222016 | Шайба | 8 |
| 24 | 9762148 | Кронштейн | 2 |
| 25 | J931645 | Болт | 8 |
| 26 | J222016 | Шайба | 8 |
| 29 | 4617177 | Пластина | 4 |
| 30 | J921460 | Болт | 8 |
| 31 | J222014 | Шайба | 8 |
| 34 | 4357265 | Хомут трубки | 16 |
| 35 | J921402 | Болт | 16 |
| 36 | J222014 | Шайба | 16 |
| 39 | 4399117 | Регулировочная шайба 1.6mm | 8 |
| 40 | 4399119 | Регулировочная шайба 2.3mm | 8 |
| 43 | 4169565 | Разъёмный фланец | 16 |
| 44 | M342065 | Болт с внутренним шестигранником | 32 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX8000-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
