Каталог запчастей HITACHI

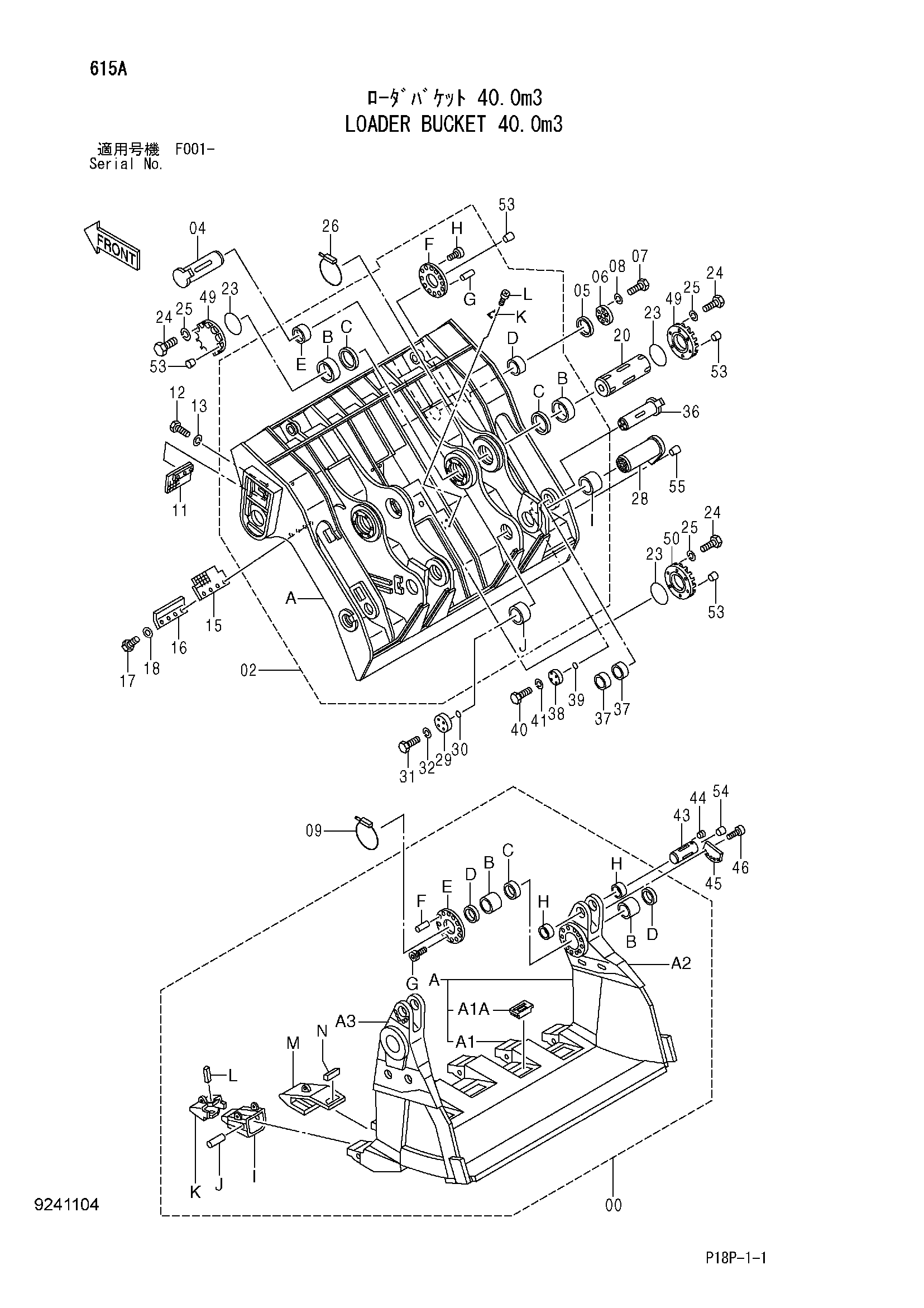

Погрузчик ковш 40.0m3 — HITACHI EX8000-6
Заводская схема «Погрузчик ковш 40.0m3» для HITACHI EX8000-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9241102 | Передний ковш в сборе | 1 |
| 00A | 5009223 | Ковш передний | 1 |
| 00A1 | 4612389 | LIP | 1 |
| 00A1A | 4393588 | Бобышка | 5 |
| 00A2 | 1032038 | Рукоять R | 1 |
| 00A3 | 1032039 | Рукоять L | 1 |
| 00B | 3102625 | Втулка | 4 |
| 00C | 4622309 | Проставка | 2 |
| 00D | 4401726 | Пылезащитное уплотнение | 4 |
| 00E | 3102645 | Упорная пластина | 2 |
| 00F | J401640 | Установочный штифт | 12 |
| 00G | M341020 | Болт с внутренним шестигранником | 12 |
| 00H | 4621977 | Втулка | 4 |
| 00I | 4619284 | Адаптер зуба | 6 |
| 00J | 4619285 | Палец | 6 |
| 00K | 4619286 | Коронка зуба | 6 |
| 00L | 4619287 | Палец | 6 |
| 00M | 4619288 | Кожух | 5 |
| 00N | 4393589 | Палец | 5 |
| 02 | 9241103 | Задний ковш в сборе | 1 |
| 02A | 5009249 | Ковш задний | 1 |
| 02B | 4622104 | Втулка | 4 |
| 02C | 4622185 | Пылезащитное уплотнение | 4 |
| 02D | 4618236 | Втулка | 2 |
| 02E | 4618235 | Втулка | 2 |
| 02F | 3102644 | Упорная пластина | 2 |
| 02G | J401640 | Установочный штифт | 12 |
| 02H | M341020 | Болт с внутренним шестигранником | 12 |
| 02I | 4622079 | Втулка | 2 |
| 02J | 4622080 | Втулка | 2 |
| 02K | 3110216 | Информационная табличка | 1 |
| 02L | M492564 | Приводной винт | 4 |
| 04 | 8096929 | Палец | 2 |
| 05 | 4618246 | Проставка | 2 |
| 06 | 4618242 | Пластина | 2 |
| 07 | J932460 | Болт | 12 |
| 08 | J222024 | Шайба | 12 |
| 09 | 4604347 | Уплотнительное кольцо | 2 |
| 11 | 9767868 | Резиновая прокладка | 2 |
| 12 | J931680 | Болт | 6 |
| 13 | J222016 | Шайба | 6 |
| 15 | 4669687 | Резиновая прокладка | 2 |
| 16 | 4622682 | Пластина | 2 |
| 17 | J921240 | Болт | 8 |
| 18 | A590412 | Шайба тонгуед | 8 |
| 20 | 3102612 | Палец | 2 |
| 23 | 4092890 | Уплотнительное кольцо | 4 |
| 24 | J932060 | Болт | 24 |
| 25 | J222020 | Шайба | 24 |
| 26 | 4622679 | Уплотнительное кольцо | 2 |
| 28 | 8096675 | Палец | 2 |
| 29 | 3102640 | Ограничитель | 2 |
| 30 | 4506416 | Уплотнительное кольцо | 2 |
| 31 | J932460 | Болт | 12 |
| 32 | J222024 | Шайба | 12 |
| 36 | 8096676 | Палец | 2 |
| 37 | 4622329 | Проставка | 4 |
| 38 | 3102641 | Ограничитель | 2 |
| 39 | 4506416 | Уплотнительное кольцо | 2 |
| 40 | J932055 | Болт | 8 |
| 41 | J222020 | Шайба | 8 |
| 43 | 3102536 | Палец | 2 |
| 44 | 94-2010 | Пробка | 2 |
| 45 | 4622328 | Стопорная пластина | 2 |
| 46 | M342771 | Болт с внутренним шестигранником | 12 |
| 49 | 3102581 | Крышка | 3 |
| 50 | 3102580 | Крышка | 1 |
| 53 | 429597 | Пробка | 11 |
| 54 | 425176 | Пробка | 2 |
| 55 | 456336 | Пробка | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX8000-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
