Ступень (насос)(левый) — HITACHI EX8000-6

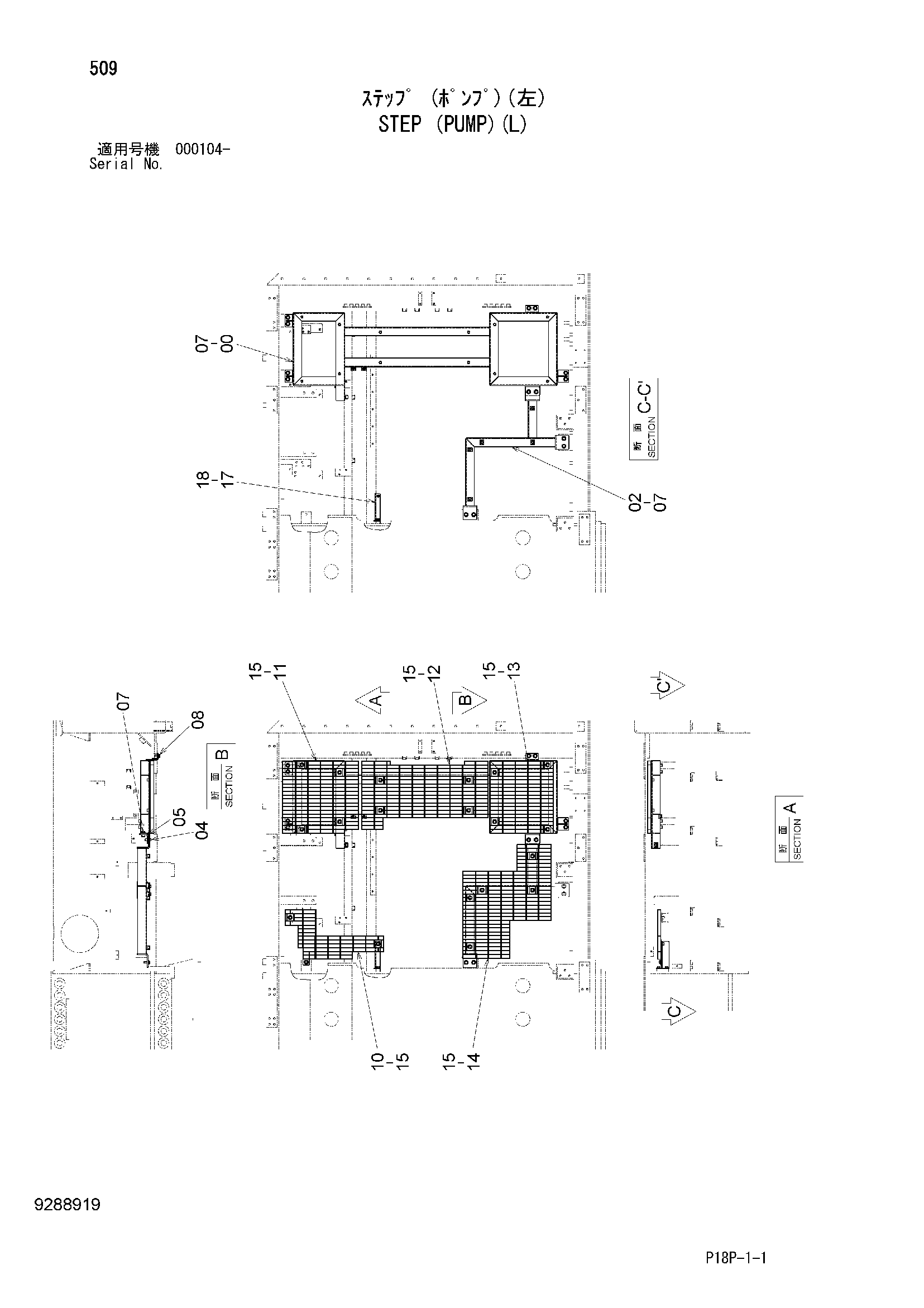

Заводская схема «Ступень (насос)(левый)» для HITACHI EX8000-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7046728 | Кронштейн | 1 |
| 02 | 7046705 | Кронштейн | 1 |
| 04 | J281240 | Болт с шайбой | 2 |
| 05 | 9762863 | Кронштейн | 1 |
| 07 | J281235 | Болт с шайбой | 12 |
| 08 | J281230 | Болт с шайбой | 2 |
| 10 | 7045809 | Ступень | 1 |
| 11 | 8097183 | Ступень | 1 |
| 12 | 7046727 | Ступень | 1 |
| 13 | 8097184 | Ступень | 1 |
| 14 | 7046721 | Ступень | 1 |
| 15 | J281030 | Болт с шайбой | 20 |
| 17 | 8113093 | Кронштейн | 1 |
| 18 | J271225 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX8000-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
