Обратные трубопроводы (правый)(1) — HITACHI EX8000-6

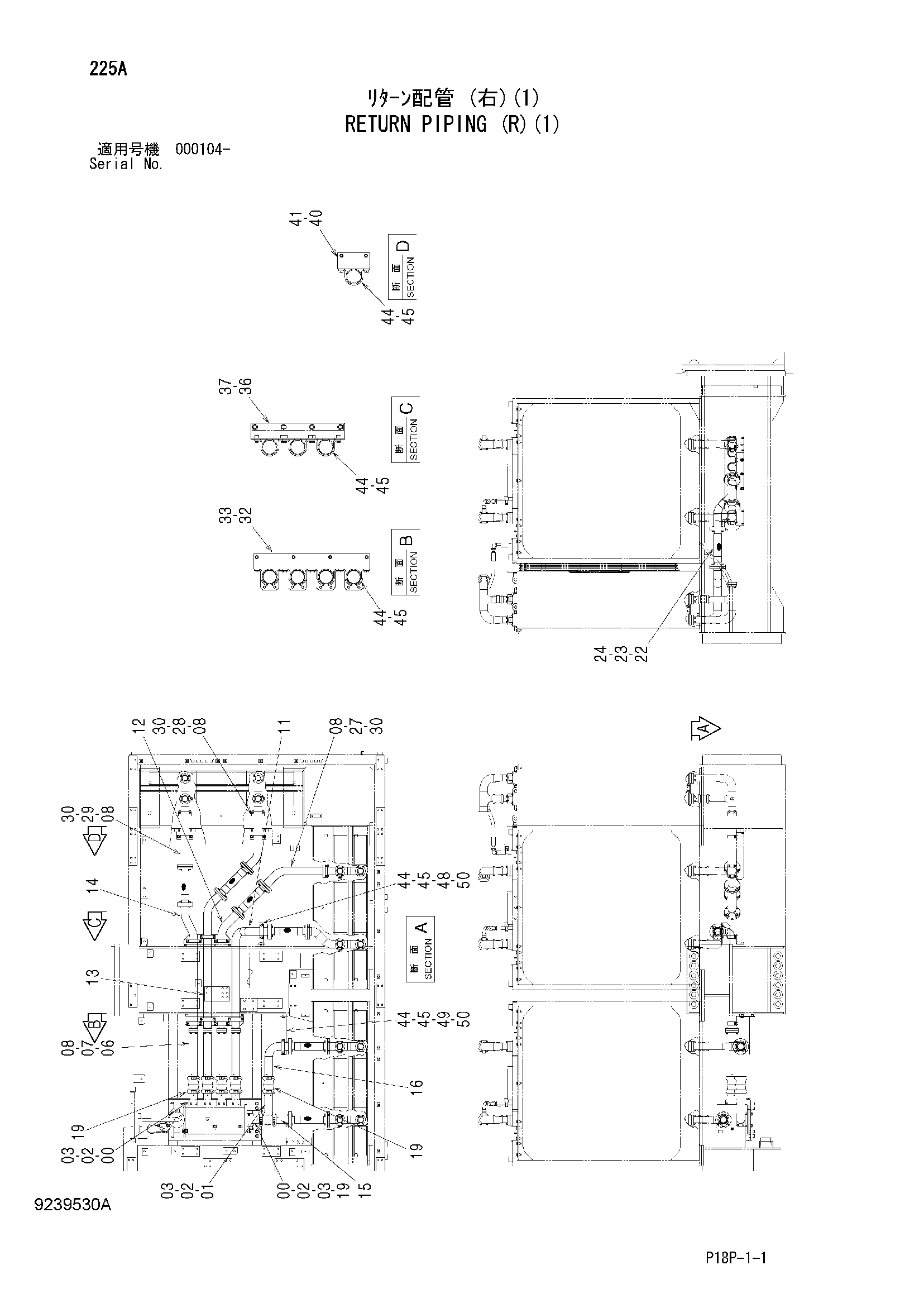

Заводская схема «Обратные трубопроводы (правый)(1)» для HITACHI EX8000-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9749625 | Трубка | 5 |
| 01 | 9762054 | Трубка | 1 |
| 02 | M341240 | Болт с внутренним шестигранником | 24 |
| 03 | 4153541 | Уплотнительное кольцо | 6 |
| 06 | 9762052 | Трубка | 4 |
| 07 | M341245 | Болт с внутренним шестигранником | 28 |
| 08 | 4153541 | Уплотнительное кольцо | 7 |
| 11 | 8095269 | Трубка | 1 |
| 12 | 8095265 | Трубка | 1 |
| 13 | 8095267 | Трубка | 1 |
| 14 | 8095883 | Трубка | 1 |
| 15 | 9761994 | Трубка | 1 |
| 16 | 9762055 | Трубка | 1 |
| 19 | 4071215 | Муфта | 6 |
| 22 | 4422021 | Шланг | 6 |
| 23 | J271245 | Болт с шайбой | 48 |
| 23A | J901245 | Болт | 1 |
| 23B | J222012 | Шайба | 1 |
| 24 | 4153543 | Уплотнительное кольцо | 12 |
| 27 | 8095268 | Трубка | 1 |
| 28 | 9762053 | Трубка | 1 |
| 29 | 9761999 | Трубка | 1 |
| 30 | M341245 | Болт с внутренним шестигранником | 12 |
| 32 | 8094892 | Кронштейн | 1 |
| 33 | J271230 | Болт с шайбой | 4 |
| 33A | J901230 | Болт | 1 |
| 33B | J222012 | Шайба | 1 |
| 36 | 8095896 | Кронштейн | 1 |
| 37 | J271230 | Болт с шайбой | 4 |
| 37A | J901230 | Болт | 1 |
| 37B | J222012 | Шайба | 1 |
| 40 | 9749773 | Кронштейн | 2 |
| 41 | J271230 | Болт с шайбой | 4 |
| 41A | J901230 | Болт | 1 |
| 41B | J222012 | Шайба | 1 |
| 44 | 4000909 | Хомут трубки | 11 |
| 45 | J271030 | Болт с шайбой | 22 |
| 45A | J901030 | Болт | 1 |
| 45B | J222010 | Шайба | 1 |
| 48 | 8098329 | Кронштейн | 1 |
| 49 | 8098330 | Кронштейн | 1 |
| 50 | J281225 | Болт с шайбой | 4 |
| 50A | J901225 | Болт | 1 |
| 50B | 4249324 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX8000-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
