Рама трубопроводы (центральный) — HITACHI EX8000-6

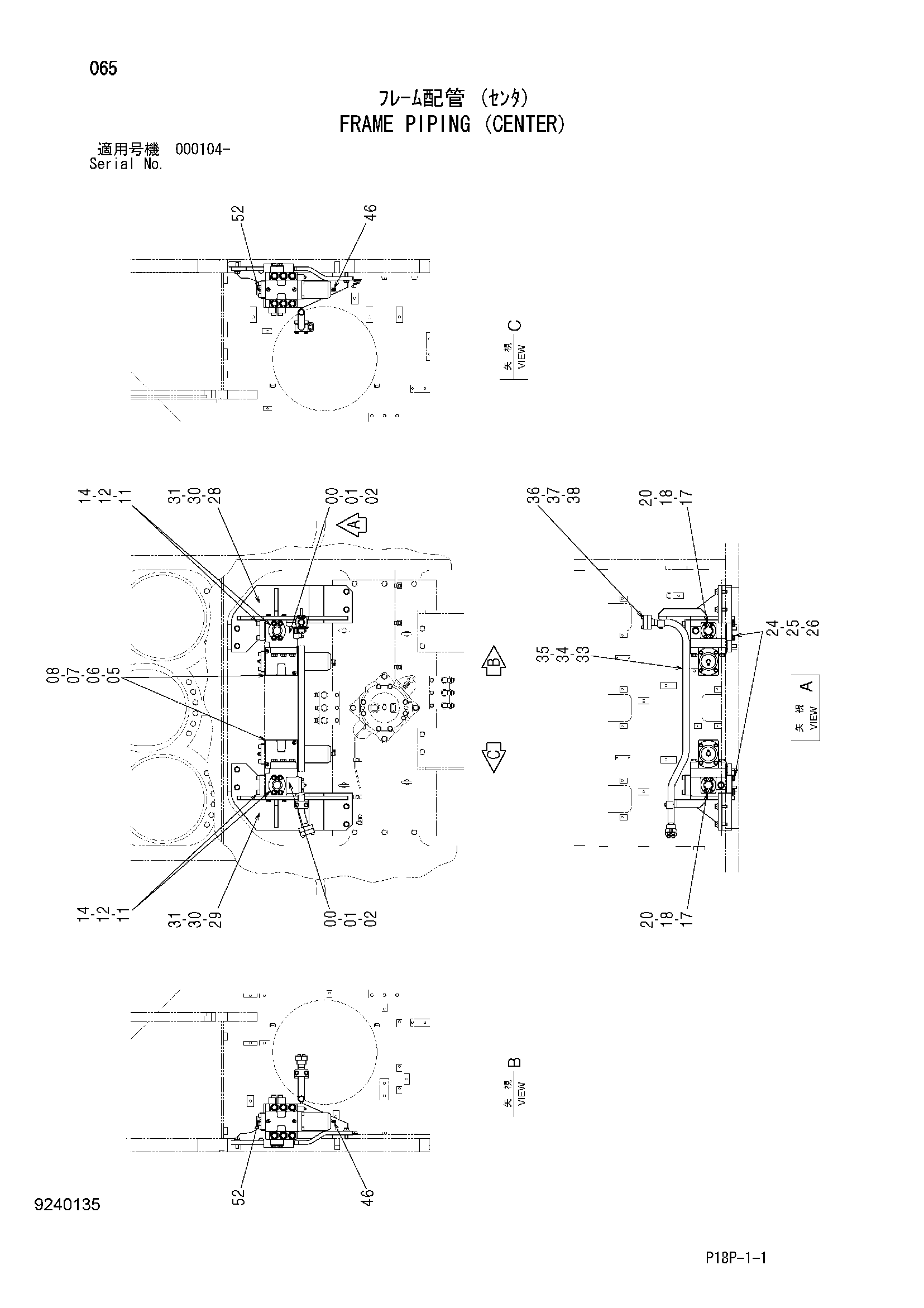

Заводская схема «Рама трубопроводы (центральный)» для HITACHI EX8000-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4615624 | Блок | 2 |
| 01 | J921450 | Болт | 8 |
| 02 | J222014 | Шайба | 8 |
| 05 | 9244995 | Клапан | 2 |
| 06 | 4292385 | Уплотнительное кольцо | 4 |
| 07 | J932280 | Болт | 12 |
| 08 | J222022 | Шайба | 12 |
| 11 | 4169565 | Разъёмный фланец | 8 |
| 12 | M342065 | Болт с внутренним шестигранником | 16 |
| 14 | 4292385 | Уплотнительное кольцо | 4 |
| 17 | 4510174 | Разъёмный фланец | 4 |
| 18 | M341240 | Болт с внутренним шестигранником | 8 |
| 20 | 4292385 | Уплотнительное кольцо | 2 |
| 24 | 3031029 | Крышка | 2 |
| 25 | 4292385 | Уплотнительное кольцо | 2 |
| 26 | M342065 | Болт с внутренним шестигранником | 8 |
| 28 | 7046287 | Кронштейн | 1 |
| 29 | 7046292 | Кронштейн | 1 |
| 30 | J932060 | Болт | 8 |
| 31 | J222020 | Шайба | 8 |
| 33 | 8096645 | Трубка | 1 |
| 34 | 4268428 | Хомут трубки | 2 |
| 35 | J271275 | Болт с шайбой | 4 |
| 35A | J901275 | Болт | 1 |
| 35B | J222012 | Шайба | 1 |
| 36 | 4089703 | Разъёмный фланец | 4 |
| 37 | M341450 | Болт с внутренним шестигранником | 8 |
| 38 | 4292383 | Уплотнительное кольцо | 2 |
| 46 | A852333 | Угловой штуцер | 2 |
| 46A | 4509180 | Уплотнительное кольцо | 1 |
| 52 | A852133 | Адаптер | 2 |
| 52A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX8000-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
