Рама (центральный) — HITACHI EX8000-6

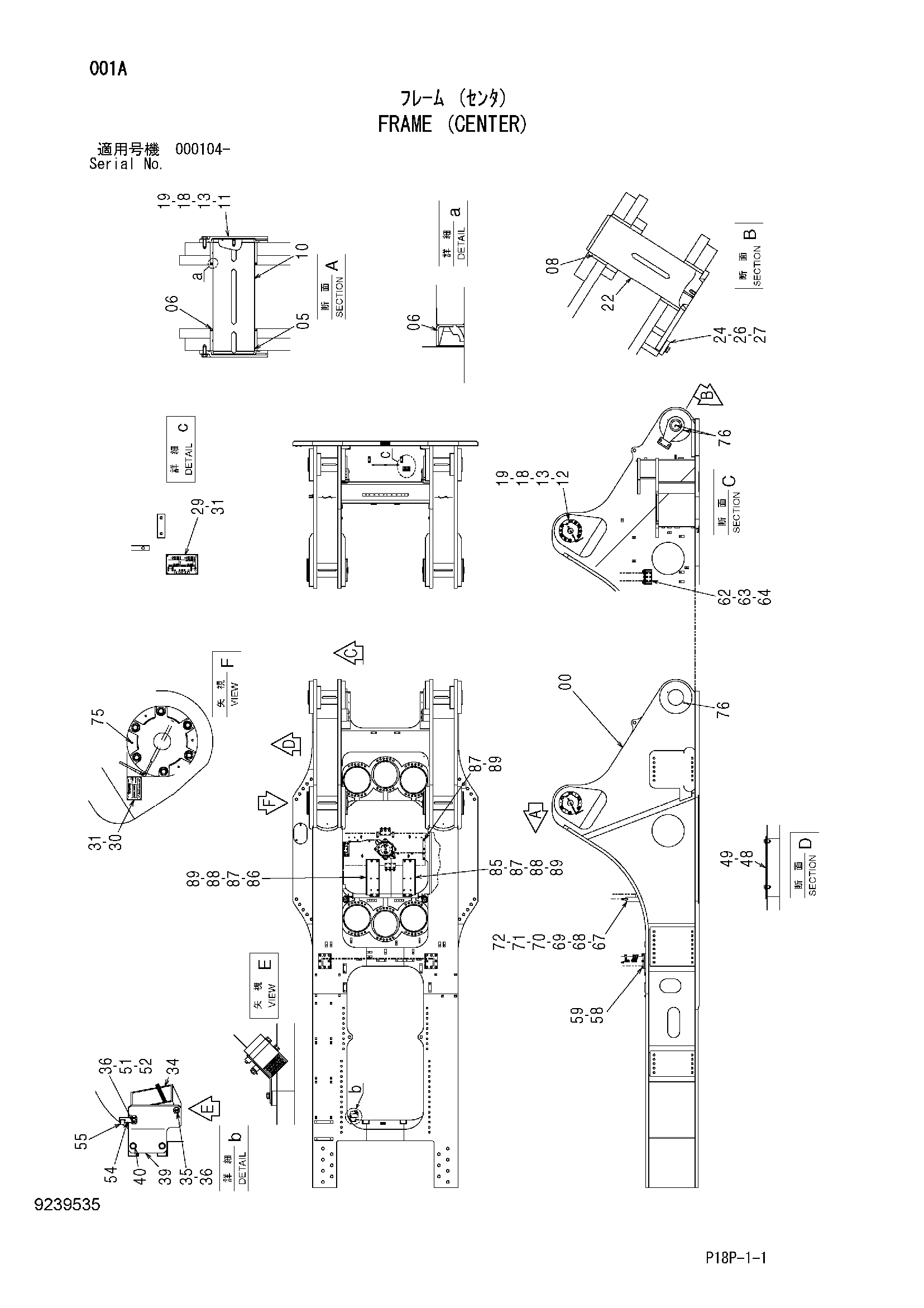

Заводская схема «Рама (центральный)» для HITACHI EX8000-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 05 | 4622102 | Втулка | 4 |
| 06 | 4622185 | Пылезащитное уплотнение | 4 |
| 08 | 4622075 | Втулка | 4 |
| 10 | 3102610 | Палец | 2 |
| 11 | 3102583 | Крышка | 3 |
| 12 | 3102582 | Крышка | 1 |
| 13 | 4092890 | Уплотнительное кольцо | 4 |
| 18 | J932060 | Болт | 24 |
| 19 | J222020 | Шайба | 24 |
| 22 | 8096670 | Палец | 2 |
| 24 | 4615408 | Пластина | 2 |
| 26 | J932470 | Болт | 4 |
| 27 | J222024 | Шайба | 4 |
| 29 | 3104451 | Информационная табличка | 1 |
| 31 | M492564 | Приводной винт | 8 |
| 34 | 4283028 | Сигнализация | 1 |
| 35 | J921002 | Болт | 1 |
| 36 | J222010 | Шайба | 3 |
| 39 | 9750436 | Кронштейн | 1 |
| 40 | J271020 | Болт с шайбой | 1 |
| 40A | J901020 | Болт | 1 |
| 40B | J222010 | Шайба | 1 |
| 48 | 4621371 | Крышка | 1 |
| 49 | J281235 | Болт с шайбой | 2 |
| 49A | J901235 | Болт | 1 |
| 49B | 4249324 | Шайба | 1 |
| 51 | J921004 | Болт | 1 |
| 52 | J950010 | Гайка | 1 |
| 54 | 4470176 | Кронштейн | 1 |
| 55 | 4372633 | Зажим | 1 |
| 58 | J932465 | Болт | 16 |
| 59 | J222024 | Шайба | 16 |
| 62 | 8096606 | Кронштейн | 2 |
| 63 | J932055 | Болт | 20 |
| 64 | J222020 | Шайба | 20 |
| 67 | 8094668 | Опора | 1 |
| 68 | 8094670 | Опора | 1 |
| 69 | J932055 | Болт | 4 |
| 70 | J222020 | Шайба | 4 |
| 71 | J931645 | Болт | 8 |
| 72 | J222016 | Шайба | 8 |
| 75 | 429597 | Пробка | 12 |
| 76 | 425176 | Пробка | 10 |
| 85 | 8104525 | Кронштейн | 1 |
| 86 | 8104524 | Кронштейн | 1 |
| 87 | J932060 | Болт | 10 |
| 88 | J932095 | Болт | 4 |
| 89 | J222020 | Шайба | 14 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX8000-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
