Поручень (левый) — HITACHI EX8000-6

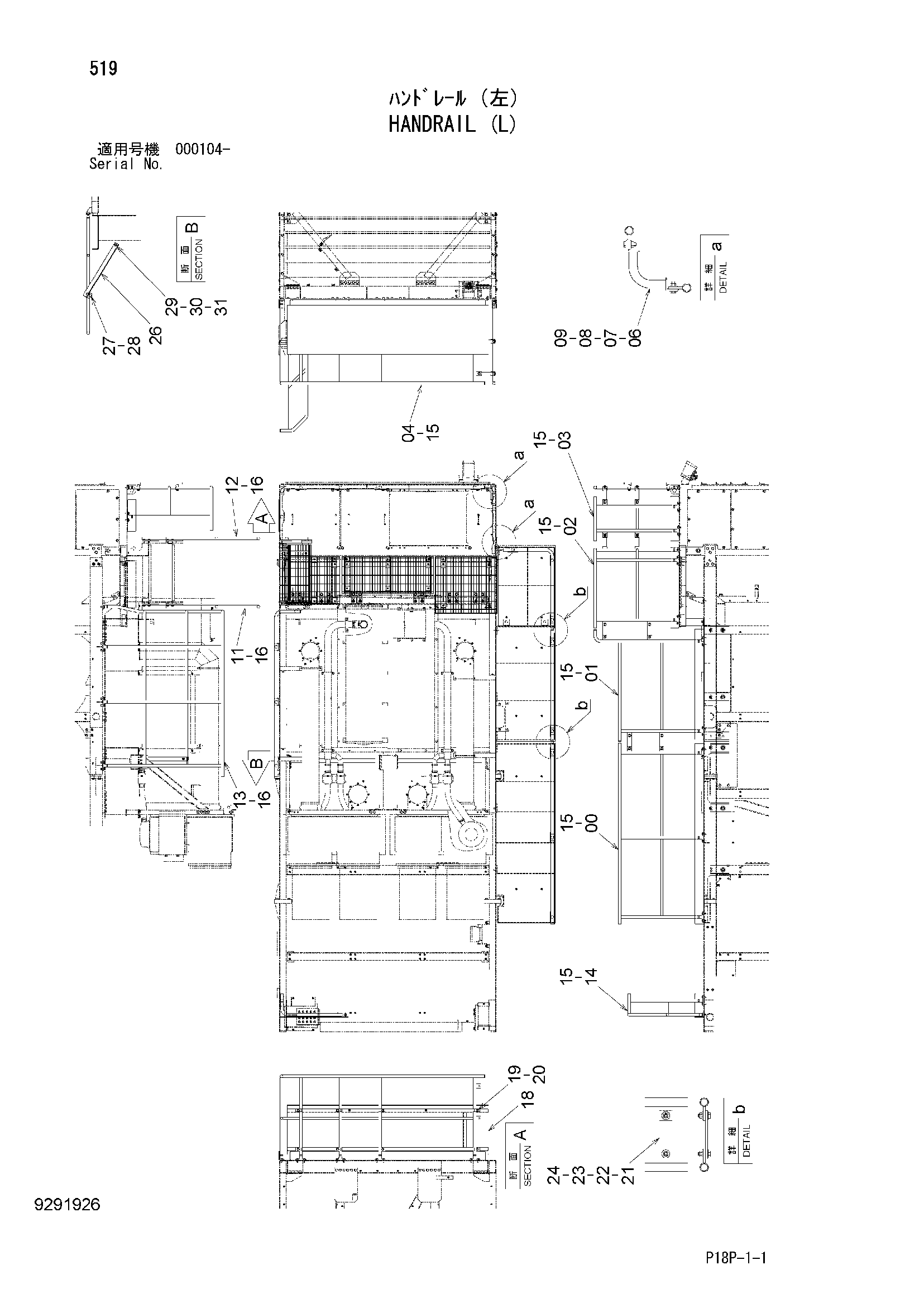

Заводская схема «Поручень (левый)» для HITACHI EX8000-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7055146 | Поручень | 1 |
| 01 | 7055147 | Поручень | 1 |
| 02 | 7055148 | Поручень | 1 |
| 03 | 8113976 | Поручень | 1 |
| 04 | 7055141 | Поручень | 1 |
| 06 | 9744447 | Трубка | 4 |
| 07 | J921240 | Болт | 8 |
| 08 | 449490 | Плоская шайба | 16 |
| 09 | J950012 | Гайка | 4 |
| 11 | 8113980 | Поручень | 1 |
| 12 | 8113981 | Поручень | 1 |
| 13 | 7055159 | Поручень | 1 |
| 14 | 8098472 | Поручень | 1 |
| 15 | J271240 | Болт с шайбой | 42 |
| 15A | J901240 | Болт | 1 |
| 15B | J222012 | Шайба | 1 |
| 16 | J271235 | Болт с шайбой | 16 |
| 16A | J901235 | Болт | 1 |
| 16B | J222012 | Шайба | 1 |
| 18 | 8113977 | Крышка | 1 |
| 19 | 4190127 | Хомут трубки | 8 |
| 20 | J271270 | Болт с шайбой | 8 |
| 20A | J901270 | Болт | 1 |
| 20B | J222012 | Шайба | 1 |
| 21 | 4621981 | Пластина | 4 |
| 22 | J921240 | Болт | 8 |
| 23 | 449490 | Плоская шайба | 16 |
| 24 | J950012 | Гайка | 8 |
| 26 | 8114728 | Стойка | 1 |
| 27 | 4190126 | Хомут трубки | 1 |
| 28 | J271265 | Болт с шайбой | 1 |
| 28A | J901265 | Болт | 1 |
| 28B | J222012 | Шайба | 1 |
| 29 | J281240 | Болт с шайбой | 1 |
| 29A | J901240 | Болт | 1 |
| 29B | 4249324 | Шайба | 1 |
| 30 | 449490 | Плоская шайба | 1 |
| 31 | J950012 | Гайка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX8000-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
