Топливный бак — HITACHI EX8000-6

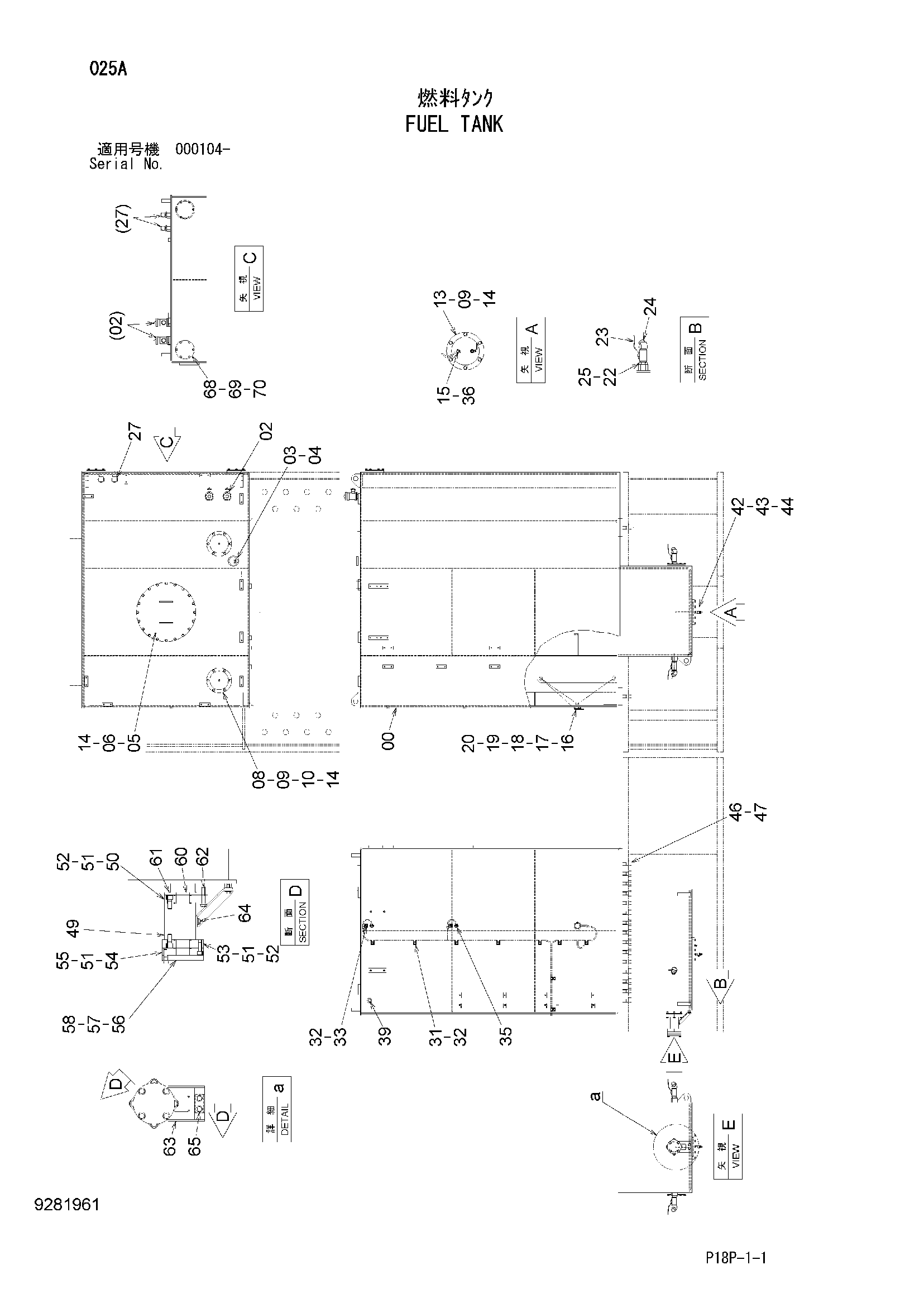

Заводская схема «Топливный бак» для HITACHI EX8000-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5011615 | Топливный бак | 1 |
| 02 | 4670707 | Сапун | 2 |
| 03 | 3108295 | Колпачок | 1 |
| 04 | 4031285 | Манжета резиновый | 1 |
| 05 | 8071249 | Крышка | 1 |
| 06 | 4399100 | Уплотнительное кольцо | 1 |
| 08 | 4390046 | Крышка | 2 |
| 09 | A810220 | Уплотнительное кольцо | 3 |
| 10 | 94-2023 | Пробка | 2 |
| 13 | 4461131 | Крышка | 1 |
| 14 | J271230 | Болт с шайбой | 38 |
| 14A | J901230 | Болт | 1 |
| 14B | J222012 | Шайба | 1 |
| 15 | 4250260 | Датчик | 1 |
| 16 | 4192881 | Поплавок | 1 |
| 17 | 4269607 | Манжета | 1 |
| 18 | M430510 | Винт | 5 |
| 19 | A590905 | Пружинная шайба | 5 |
| 20 | 4207240 | Колпачок | 1 |
| 22 | 4462431 | Адаптер | 2 |
| 23 | 4393020 | Шаровой клапан | 2 |
| 24 | 94-1507 | Угловой штуцер | 2 |
| 25 | 4085277 | Уплотнительное кольцо | 4 |
| 27 | 4656336 | Угловой штуцер | 2 |
| 27A | 4037888 | Уплотнительное кольцо | 1 |
| 31 | 4190275 | Зажим | 9 |
| 32 | J271025 | Болт с шайбой | 11 |
| 32A | J901025 | Болт | 1 |
| 32B | J222010 | Шайба | 1 |
| 33 | 4448037 | Кронштейн | 2 |
| 35 | 4623860 | Выключатель уровень | 2 |
| 36 | 4250261 | Прокладка | 1 |
| 39 | 4505388 | Пробка | 1 |
| 42 | 94-1702 | Адаптер | 1 |
| 43 | 4209782 | Шаровой клапан | 1 |
| 44 | 94-2023 | Пробка | 1 |
| 46 | J833604 | Болт | 30 |
| 47 | 4114410 | Шайба | 30 |
| 49 | 4193680 | Обратный клапан | 1 |
| 50 | 3088597 | Фланец | 1 |
| 51 | A811060 | Уплотнительное кольцо | 4 |
| 52 | J781635 | Болт с внутренним шестигранником | 8 |
| 53 | 3102754 | Фланец | 1 |
| 54 | 3102755 | Фланец | 1 |
| 55 | J781235 | Болт с внутренним шестигранником | 4 |
| 56 | 4634186 | Фланец | 1 |
| 57 | 4153543 | Уплотнительное кольцо | 1 |
| 58 | J271245 | Болт с шайбой | 4 |
| 58A | J901245 | Болт | 1 |
| 58B | J222012 | Шайба | 1 |
| 60 | 4625241 | Пластина | 1 |
| 61 | 4625276 | Уплотнительное кольцо | 1 |
| 62 | J271265 | Болт с шайбой | 4 |
| 62A | J901265 | Болт | 1 |
| 62B | J222012 | Шайба | 1 |
| 63 | 8097228 | Кронштейн | 1 |
| 64 | J271020 | Болт с шайбой | 2 |
| 64A | J901020 | Болт | 1 |
| 64B | J222010 | Шайба | 1 |
| 65 | J271030 | Болт с шайбой | 2 |
| 65A | J901030 | Болт | 1 |
| 65B | J222010 | Шайба | 1 |
| 68 | 4686615 | Фланец | 3 |
| 69 | A810110 | Уплотнительное кольцо | 3 |
| 70 | J271235 | Болт с шайбой | 18 |
| 70A | J901235 | Болт | 1 |
| 70B | J222012 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX8000-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
