Топливные трубопроводы (правый) — HITACHI EX8000-6

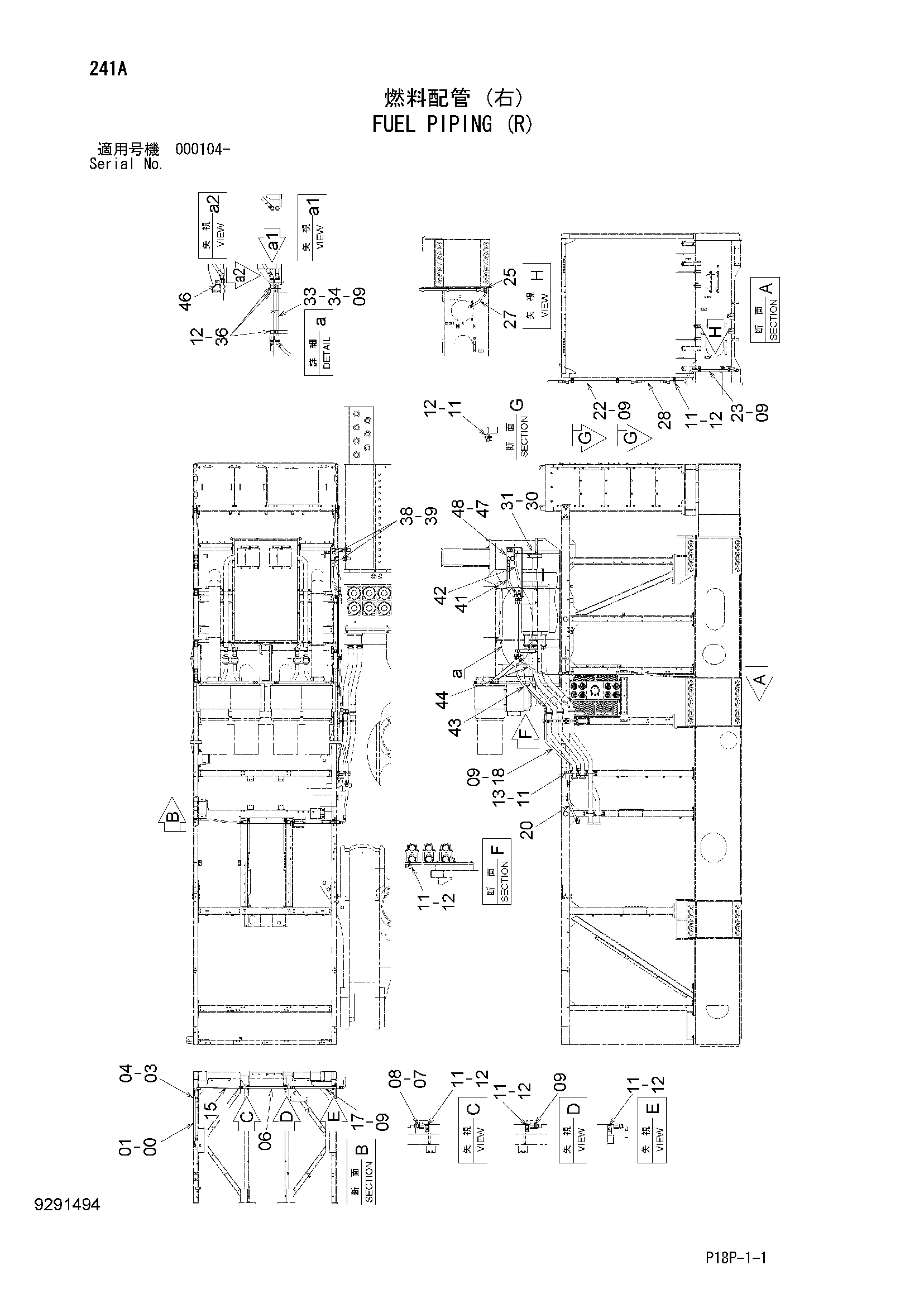

Заводская схема «Топливные трубопроводы (правый)» для HITACHI EX8000-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9769591 | Трубка | 1 |
| 01 | A852166 | Адаптер | 2 |
| 01A | 4506424 | Уплотнительное кольцо | 1 |
| 03 | 4190126 | Хомут трубки | 2 |
| 04 | J271260 | Болт с шайбой | 2 |
| 04A | J901260 | Болт | 1 |
| 04B | J222012 | Шайба | 1 |
| 06 | 9769588 | Трубка | 1 |
| 07 | 4456400 | Адаптер | 1 |
| 08 | 4506429 | Уплотнительное кольцо | 1 |
| 09 | 4042034 | Адаптер | 9 |
| 09A | 4506429 | Уплотнительное кольцо | 1 |
| 11 | 4190127 | Хомут трубки | 10 |
| 12 | J271270 | Болт с шайбой | 12 |
| 12A | J901270 | Болт | 1 |
| 12B | J222012 | Шайба | 1 |
| 13 | J271280 | Болт с шайбой | 1 |
| 13A | J901280 | Болт | 1 |
| 13B | J222012 | Шайба | 1 |
| 15 | 4674158 | Шланг | 1 |
| 17 | 9769589 | Трубка | 1 |
| 18 | 8113757 | Трубка | 1 |
| 20 | 4662704 | Шланг | 1 |
| 22 | 9769582 | Трубка | 1 |
| 23 | 9769583 | Трубка | 1 |
| 25 | 4102104 | Угловой штуцер | 1 |
| 25A | 4506429 | Уплотнительное кольцо | 1 |
| 27 | 4684747 | Шланг | 1 |
| 28 | 4665742 | Шланг | 1 |
| 30 | 8113762 | Кронштейн | 3 |
| 31 | J271230 | Болт с шайбой | 6 |
| 31A | J901230 | Болт | 1 |
| 31B | J222012 | Шайба | 1 |
| 33 | 9769581 | Трубка | 2 |
| 34 | 4147627 | Угловой штуцер | 2 |
| 34A | 4506429 | Уплотнительное кольцо | 1 |
| 36 | 4189860 | Хомут трубки | 3 |
| 38 | 9769593 | Трубка | 2 |
| 39 | 4250039 | Угловой штуцер | 2 |
| 39A | 970860 | Уплотнительное кольцо | 1 |
| 41 | 4485136 | Шланг | 1 |
| 42 | 4620550 | Шланг | 1 |
| 43 | 4684746 | Шланг | 1 |
| 44 | 4485160 | Шланг | 1 |
| 46 | 9769670 | Кронштейн | 1 |
| 47 | 8113898 | Крышка | 1 |
| 48 | J281230 | Болт с шайбой | 2 |
| 48A | J901230 | Болт | 1 |
| 48B | 4249324 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX8000-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
