Крыло (левый) — HITACHI EX8000-6

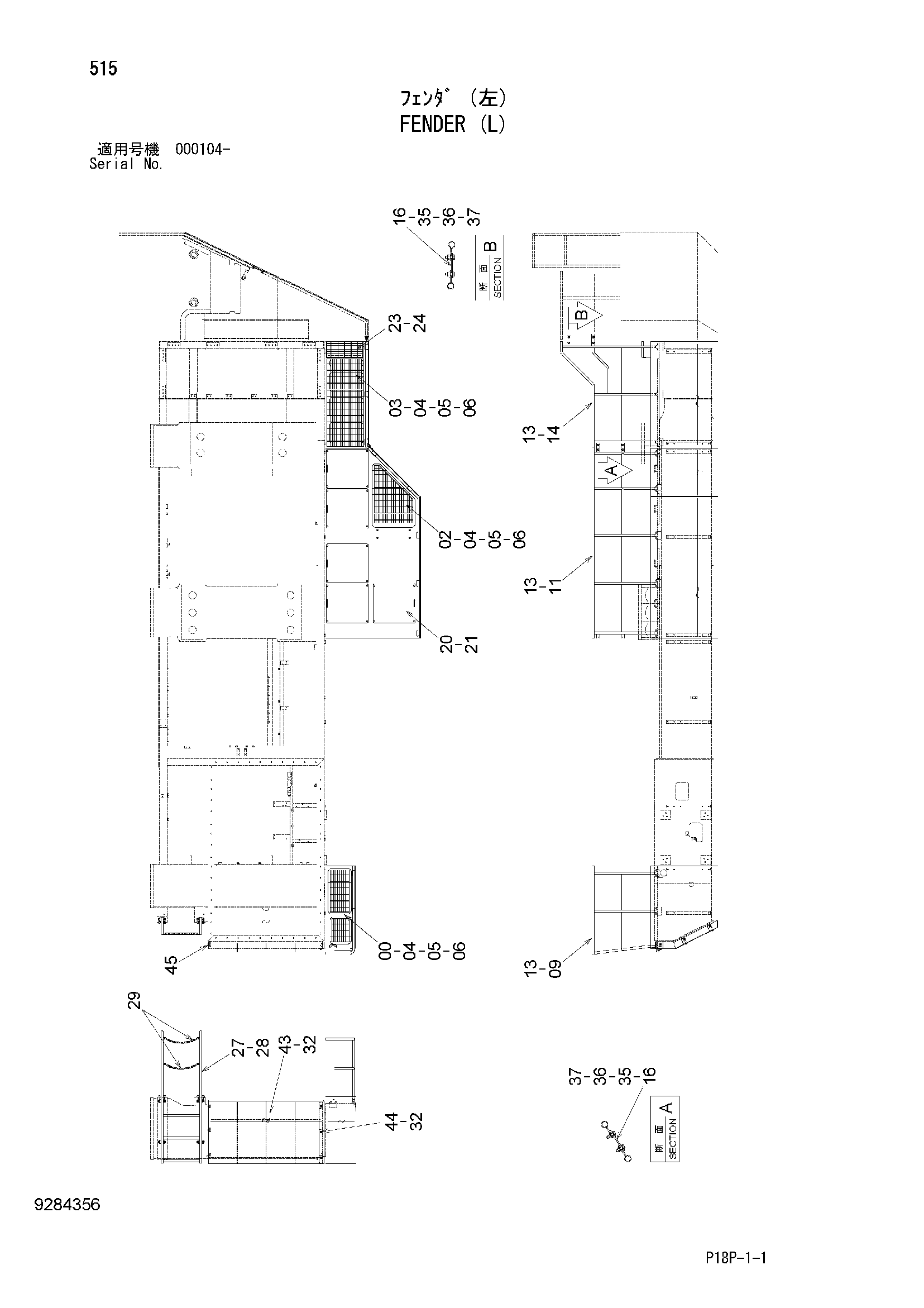

Заводская схема «Крыло (левый)» для HITACHI EX8000-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6025908 | Крыло | 1 |
| 02 | 5011677 | Крыло | 1 |
| 03 | 6025881 | Крыло | 1 |
| 04 | J931640 | Болт | 28 |
| 05 | J222016 | Шайба | 28 |
| 06 | J217085 | Шайба | 28 |
| 09 | 7046508 | Поручень | 1 |
| 11 | 7046327 | Поручень | 1 |
| 13 | J271245 | Болт с шайбой | 22 |
| 13A | J901245 | Болт | 1 |
| 13B | J222012 | Шайба | 1 |
| 14 | 7053792 | Поручень | 1 |
| 16 | 4621492 | Пластина | 4 |
| 20 | 8096306 | Крышка | 5 |
| 21 | J271230 | Болт с шайбой | 20 |
| 21A | J901230 | Болт | 1 |
| 21B | J222012 | Шайба | 1 |
| 23 | 8111294 | Ступень | 1 |
| 24 | J271230 | Болт с шайбой | 4 |
| 24A | J901230 | Болт | 1 |
| 24B | J222012 | Шайба | 1 |
| 27 | 7046509 | Поручень | 1 |
| 28 | J271245 | Болт с шайбой | 12 |
| 28A | J901245 | Болт | 1 |
| 28B | J222012 | Шайба | 1 |
| 29 | 4621705 | Цепь | 2 |
| 32 | J281030 | Болт с шайбой | 6 |
| 32A | J901030 | Болт | 1 |
| 32B | 4486055 | Шайба | 1 |
| 35 | J901235 | Болт | 8 |
| 36 | 449490 | Плоская шайба | 16 |
| 37 | J950012 | Гайка | 8 |
| 43 | 7048123 | Крышка | 1 |
| 44 | 8101954 | Кронштейн | 1 |
| 45 | J281035 | Болт с шайбой | 3 |
| 45A | J901035 | Болт | 1 |
| 45B | 4486055 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX8000-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
