Лубрикатор трубопроводы — HITACHI EX8000-6

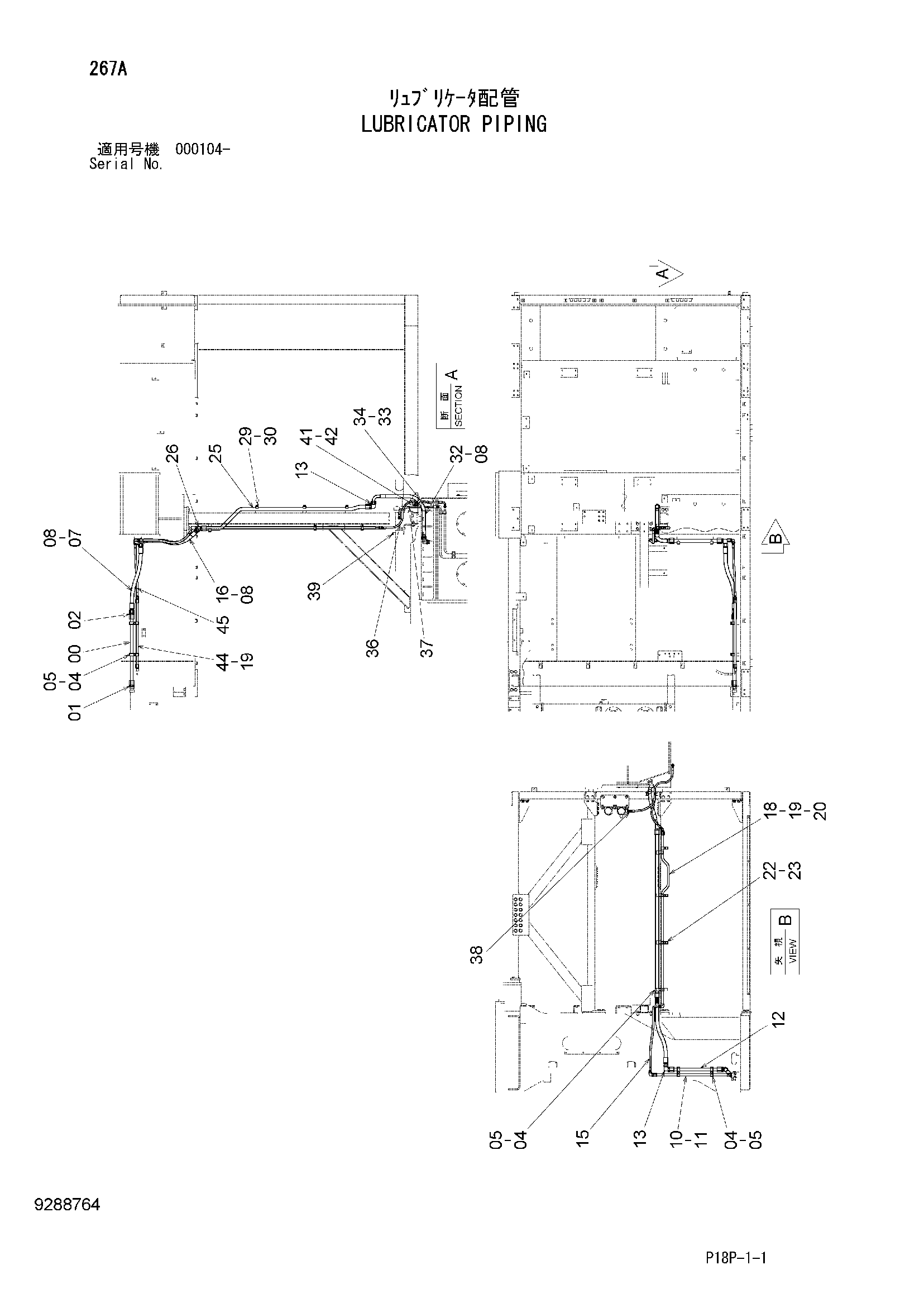

Заводская схема «Лубрикатор трубопроводы» для HITACHI EX8000-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9763189 | Трубка | 1 |
| 01 | 4042034 | Адаптер | 1 |
| 01A | 4506429 | Уплотнительное кольцо | 1 |
| 02 | A853188 | Адаптер | 1 |
| 02A | 4506429 | Уплотнительное кольцо | 1 |
| 04 | 4485222 | Хомут трубки | 5 |
| 05 | J271265 | Болт с шайбой | 5 |
| 05A | J901265 | Болт | 1 |
| 05B | J222012 | Шайба | 1 |
| 07 | 4636853 | Шланг | 1 |
| 08 | 4187328 | Уплотнительное кольцо | 6 |
| 10 | 9763980 | Трубка | 1 |
| 11 | A852344 | Угловой штуцер | 2 |
| 11A | 4506418 | Уплотнительное кольцо | 1 |
| 12 | 9763192 | Трубка | 1 |
| 13 | A853388 | Угловой штуцер | 3 |
| 13A | 4506429 | Уплотнительное кольцо | 1 |
| 15 | 4286505 | Шланг | 1 |
| 16 | 4627700 | Шланг | 1 |
| 18 | 9763197 | Трубка | 1 |
| 19 | A852144 | Адаптер | 3 |
| 19A | 4506418 | Уплотнительное кольцо | 1 |
| 20 | A852243 | Угловой штуцер | 1 |
| 20A | 4506418 | Уплотнительное кольцо | 1 |
| 22 | 4190125 | Хомут трубки | 3 |
| 23 | J271050 | Болт с шайбой | 3 |
| 23A | J901050 | Болт | 1 |
| 23B | J222010 | Шайба | 1 |
| 25 | 8097837 | Трубка | 1 |
| 26 | A853288 | Угловой штуцер | 1 |
| 26A | 4506429 | Уплотнительное кольцо | 1 |
| 29 | 4190127 | Хомут трубки | 3 |
| 30 | J271270 | Болт с шайбой | 3 |
| 30A | J901270 | Болт | 1 |
| 30B | J222012 | Шайба | 1 |
| 32 | 4407456 | Шланг | 1 |
| 33 | J271025 | Болт с шайбой | 1 |
| 33A | J901025 | Болт | 1 |
| 33B | J222010 | Шайба | 1 |
| 34 | 4190264 | Зажим | 1 |
| 36 | 4437738 | Шланг | 1 |
| 37 | 4600690 | Шланг | 1 |
| 38 | A852233 | Угловой штуцер | 1 |
| 38A | 4509180 | Уплотнительное кольцо | 1 |
| 39 | A885003 | Пробка | 1 |
| 39A | 4509180 | Уплотнительное кольцо | 1 |
| 41 | 4190253 | Зажим | 2 |
| 42 | J271030 | Болт с шайбой | 1 |
| 42A | J901030 | Болт | 1 |
| 42B | J222010 | Шайба | 1 |
| 44 | 9763176 | Трубка | 1 |
| 45 | 4227025 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX8000-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
