Обратные трубопроводы (центральный)(3-1) — HITACHI EX8000-6

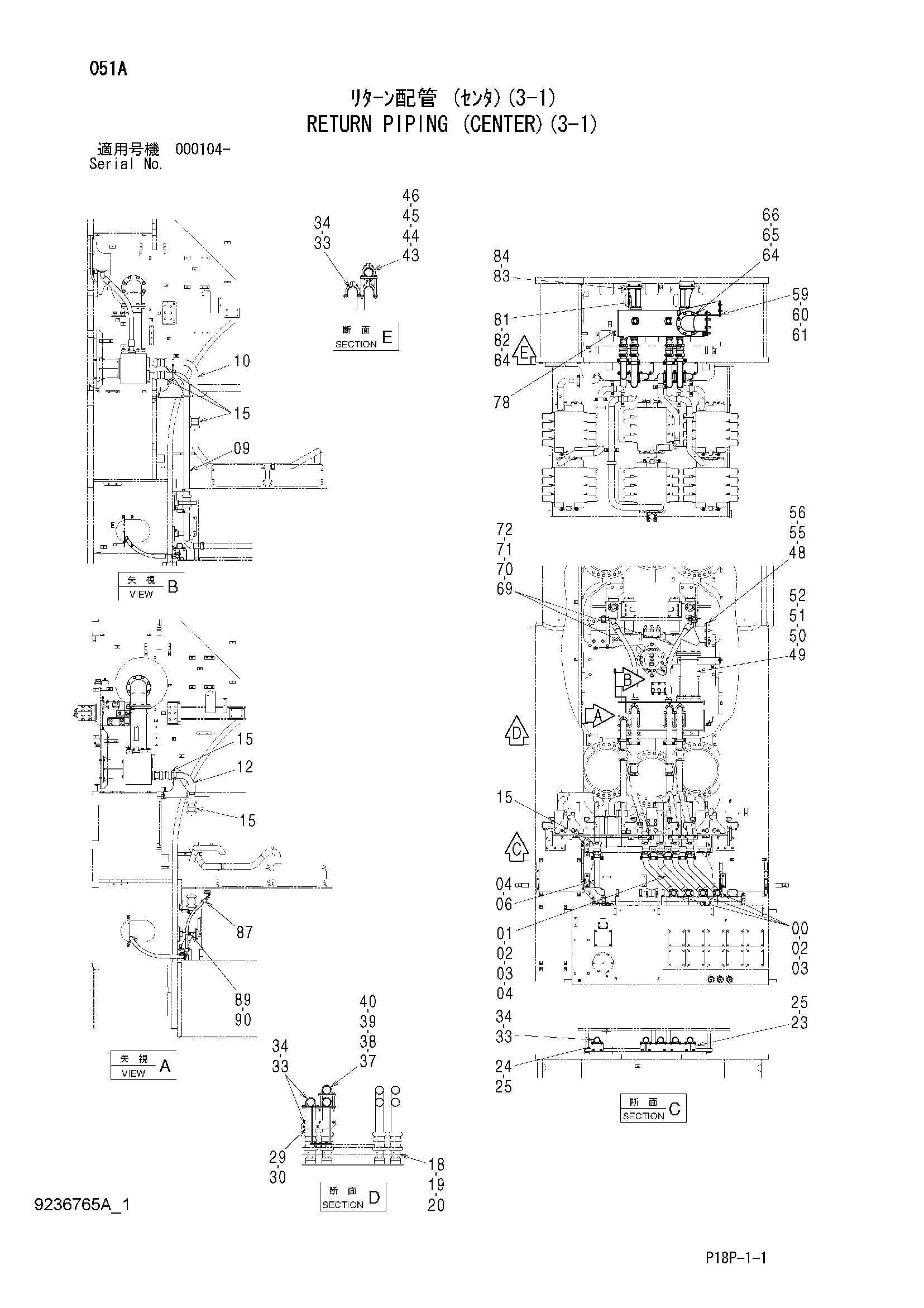

Заводская схема «Обратные трубопроводы (центральный)(3-1)» для HITACHI EX8000-6. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	8095412	Трубка	3
01	8096230	Трубка	1
02	M341245	Болт с внутренним шестигранником	16
03	4153541	Уплотнительное кольцо	4
04	A885006	Пробка	2
04A	4506424	Уплотнительное кольцо	1
06	8095854	Трубка	1
09	3102242	Трубка	1
10	3101791	Трубка	1
12	3101793	Трубка	1
15	4071215	Муфта	11
18	9749625	Трубка	7
19	M341240	Болт с внутренним шестигранником	28
20	4153541	Уплотнительное кольцо	7
23	8096211	Кронштейн	1
24	9762514	Кронштейн	1
25	J281230	Болт с шайбой	8
25A	J901230	Болт	1
25B	4249324	Шайба	1
29	8096009	Кронштейн	1
30	J271235	Болт с шайбой	3
30A	J901235	Болт	1
30B	J222012	Шайба	1
33	4000909	Хомут трубки	7
34	J271035	Болт с шайбой	14
34A	J901035	Болт	1
34B	J222010	Шайба	1
37	4000909	Хомут трубки	2
38	9749627	Хомут	1
39	J921011	Болт	2
40	J222010	Шайба	2
43	4000909	Хомут трубки	2
44	9762294	Хомут	1
45	4169512	Болт	2
46	J222010	Шайба	2
48	8099948	Трубка	1
49	8099950	Трубка	1
50	J932070	Болт	8
51	J222020	Шайба	8
52	4153566	Уплотнительное кольцо	2
55	J932060	Болт	16
56	J222020	Шайба	16
59	8095599	Кронштейн	1
60	J931640	Болт	2
61	4087197	Шайба	2
64	4402325	U-образный болт	1
65	J222012	Шайба	2
66	J950012	Гайка	4
69	4620486	Шланг	2
70	4510174	Разъёмный фланец	4
71	M341240	Болт с внутренним шестигранником	8
72	4292385	Уплотнительное кольцо	4
78	6022610	Коллектор	1
81	8096666	Кронштейн	2
82	J931650	Болт	8
83	J931665	Болт	8
84	J222016	Шайба	16
87	4624636	Шланг	1
89	4192035	Зажим	1
90	J271025	Болт с шайбой	1
90A	J901025	Болт	1
90B	J222010	Шайба	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX8000-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
