Киркулатион крышка (масляный радиатор) — HITACHI EX8000-6

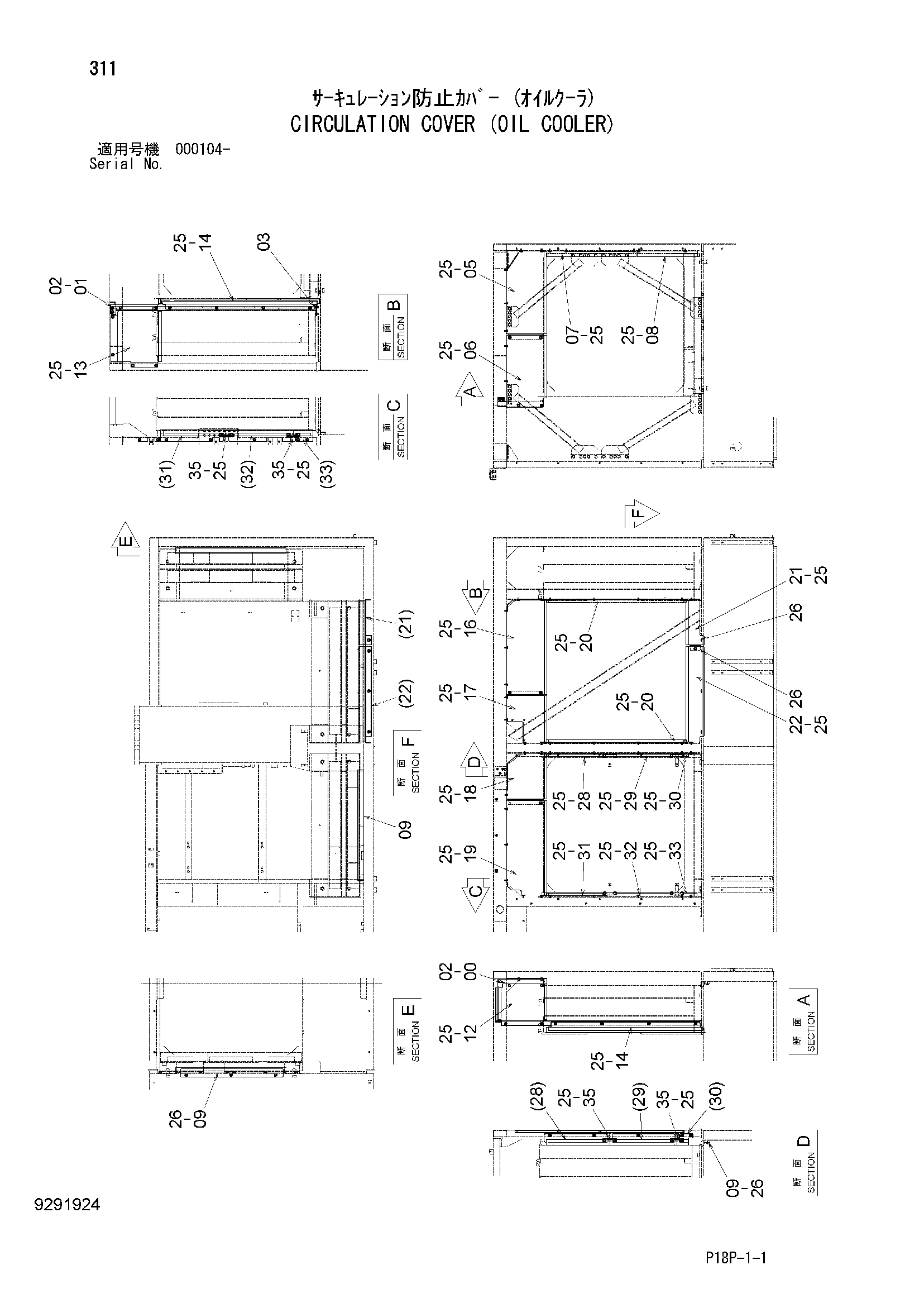

Заводская схема «Киркулатион крышка (масляный радиатор)» для HITACHI EX8000-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8096726 | Кронштейн | 1 |
| 01 | 7046533 | Кронштейн | 1 |
| 02 | J281235 | Болт с шайбой | 4 |
| 02A | J901235 | Болт | 1 |
| 02B | 4249324 | Шайба | 1 |
| 03 | J281230 | Болт с шайбой | 2 |
| 03A | J901230 | Болт | 1 |
| 03B | 4249324 | Шайба | 1 |
| 05 | 7046534 | Крышка | 1 |
| 06 | 7046535 | Крышка | 1 |
| 07 | 8096727 | Крышка | 1 |
| 08 | 8096728 | Крышка | 1 |
| 09 | 8107490 | Крышка | 2 |
| 12 | 8096731 | Крышка | 1 |
| 13 | 7046536 | Крышка | 1 |
| 14 | 8096732 | Крышка | 2 |
| 16 | 7046537 | Крышка | 1 |
| 17 | 7046538 | Крышка | 1 |
| 18 | 7046539 | Крышка | 1 |
| 19 | 7055115 | Крышка | 1 |
| 20 | 8096733 | Крышка | 2 |
| 21 | 7046541 | Крышка | 1 |
| 22 | 7046542 | Крышка | 1 |
| 25 | J281030 | Болт с шайбой | 84 |
| 25A | J901030 | Болт | 1 |
| 25B | 4486055 | Шайба | 1 |
| 26 | J281025 | Болт с шайбой | 10 |
| 26A | J901025 | Болт | 1 |
| 26B | 4486055 | Шайба | 1 |
| 28 | 8113832 | Крышка | 1 |
| 29 | 8113931 | Крышка | 1 |
| 30 | 8113938 | Крышка | 1 |
| 31 | 8113943 | Крышка | 1 |
| 32 | 8113948 | Крышка | 1 |
| 33 | 8113949 | Крышка | 1 |
| 35 | 4685736 | Кронштейн | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX8000-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
