Ступень (левый) — HITACHI EX8000-6

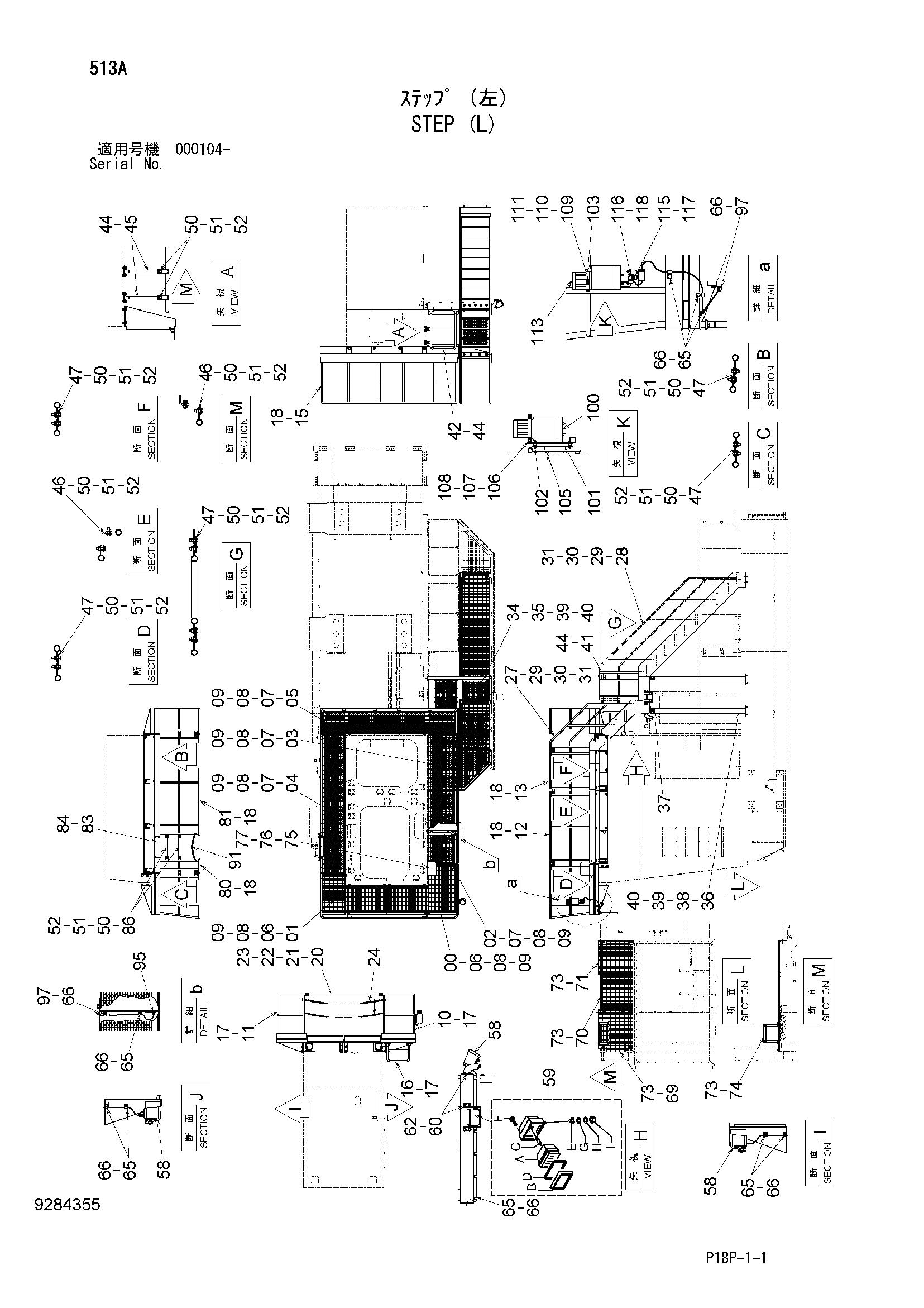

Заводская схема «Ступень (левый)» для HITACHI EX8000-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7053949 | Ступень | 1 |
| 01 | 7053951 | Ступень | 1 |
| 02 | 7053912 | Ступень | 1 |
| 03 | 7053911 | Ступень | 1 |
| 04 | 7053914 | Ступень | 1 |
| 05 | 7053917 | Ступень | 1 |
| 06 | J931640 | Болт | 12 |
| 07 | J931645 | Болт | 30 |
| 08 | J222016 | Шайба | 42 |
| 09 | J217085 | Шайба | 42 |
| 10 | 7054131 | Поручень | 1 |
| 11 | 7046433 | Поручень | 1 |
| 12 | 7053919 | Поручень | 1 |
| 13 | 7053918 | Поручень | 1 |
| 15 | 6025947 | Поручень | 1 |
| 16 | 8096536 | Поручень | 1 |
| 17 | J271235 | Болт с шайбой | 16 |
| 17A | J901235 | Болт | 1 |
| 17B | J222012 | Шайба | 1 |
| 18 | J271245 | Болт с шайбой | 36 |
| 18A | J901245 | Болт | 1 |
| 18B | J222012 | Шайба | 1 |
| 20 | 8096537 | Поручень | 1 |
| 21 | J281240 | Болт с шайбой | 2 |
| 21A | J901240 | Болт | 1 |
| 21B | 4249324 | Шайба | 1 |
| 22 | 449490 | Плоская шайба | 2 |
| 23 | J950012 | Гайка | 2 |
| 24 | 4621359 | Цепь | 2 |
| 27 | 6025922 | Ступень | 1 |
| 28 | 6025921 | Ступень | 1 |
| 29 | J931650 | Болт | 17 |
| 30 | J222016 | Шайба | 17 |
| 31 | J217085 | Шайба | 17 |
| 34 | 6025927 | Ступень | 1 |
| 35 | J931650 | Болт | 4 |
| 36 | 8096535 | Стойка | 2 |
| 37 | J931640 | Болт | 4 |
| 38 | J931650 | Болт | 4 |
| 39 | J222016 | Шайба | 12 |
| 40 | J217085 | Шайба | 12 |
| 41 | 8096532 | Поручень | 1 |
| 42 | 8096533 | Поручень | 1 |
| 44 | J271235 | Болт с шайбой | 12 |
| 44A | J901235 | Болт | 1 |
| 44B | J222012 | Шайба | 1 |
| 45 | 8101292 | Поручень | 2 |
| 46 | 4621358 | Пластина | 4 |
| 47 | 4364672 | Пластина | 12 |
| 50 | J901235 | Болт | 36 |
| 51 | 449490 | Плоская шайба | 72 |
| 52 | J950012 | Гайка | 36 |
| 58 | 4615482 | Фонарь воркинг | 3 |
| 59 | 4336570 | Фара | 1 |
| 59A | 4326801 | Ленс блок | 1 |
| 59B | 4326802 | Рама | 1 |
| 59C | 4285648 | Лампа | 1 |
| 59D | 4326803 | Прокладка | 1 |
| 59E | 4307026 | Шайба | 1 |
| 59F | 4307027 | Винт | 4 |
| 59G | A590114 | Плоская шайба | 1 |
| 59H | A590914 | Пружинная шайба | 1 |
| 59I | J952014 | Гайка | 1 |
| 60 | 8059828 | Кронштейн | 2 |
| 62 | J271030 | Болт с шайбой | 8 |
| 62A | J901030 | Болт | 1 |
| 62B | J222010 | Шайба | 1 |
| 65 | 4190261 | Зажим | 16 |
| 66 | J271025 | Болт с шайбой | 18 |
| 66A | J901025 | Болт | 1 |
| 66B | J222010 | Шайба | 1 |
| 69 | 7046636 | Ступень | 1 |
| 70 | 7046626 | Ступень | 1 |
| 71 | 7046625 | Ступень | 1 |
| 73 | J281030 | Болт с шайбой | 16 |
| 73A | J901030 | Болт | 1 |
| 73B | 4486055 | Шайба | 1 |
| 74 | 8096934 | Ступень | 1 |
| 75 | 4626135 | Устройство ескапе | 1 |
| 76 | 9751682 | Кронштейн | 1 |
| 77 | J271025 | Болт с шайбой | 2 |
| 77A | J901025 | Болт | 1 |
| 77B | J222010 | Шайба | 1 |
| 80 | 7053921 | Поручень | 1 |
| 81 | 7053922 | Поручень | 1 |
| 83 | 4677743 | Стойка | 1 |
| 84 | J271230 | Болт с шайбой | 4 |
| 84A | J901230 | Болт | 1 |
| 84B | J222012 | Шайба | 1 |
| 86 | 9744601 | Трубка | 2 |
| 91 | 4446902 | Цепь | 1 |
| 95 | 4250260 | Датчик | 1 |
| 97 | 4448037 | Кронштейн | 2 |
| 100 | 8111741 | Кронштейн | 1 |
| 101 | 9768825 | Кронштейн | 1 |
| 102 | 4677490 | Резиновая подушка | 4 |
| 103 | 9768832 | Хомут | 2 |
| 105 | J271025 | Болт с шайбой | 2 |
| 105A | J901025 | Болт | 1 |
| 105B | J222010 | Шайба | 1 |
| 106 | J260820 | Болт с шайбой | 2 |
| 106A | J900820 | Болт | 1 |
| 106B | A590108 | Плоская шайба | 1 |
| 107 | A590108 | Плоская шайба | 2 |
| 108 | J950008 | Гайка | 2 |
| 109 | J260830 | Болт с шайбой | 1 |
| 109A | J900830 | Болт | 1 |
| 109B | A590108 | Плоская шайба | 1 |
| 110 | A590108 | Плоская шайба | 1 |
| 111 | J950008 | Гайка | 2 |
| 113 | 4657634 | Фонарь воркинг | 1 |
| 115 | 4448037 | Кронштейн | 1 |
| 116 | 4190261 | Зажим | 1 |
| 117 | J271035 | Болт с шайбой | 1 |
| 117A | J901035 | Болт | 1 |
| 117B | J222010 | Шайба | 1 |
| 118 | J271025 | Болт с шайбой | 1 |
| 118A | J901025 | Болт | 1 |
| 118B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX8000-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
