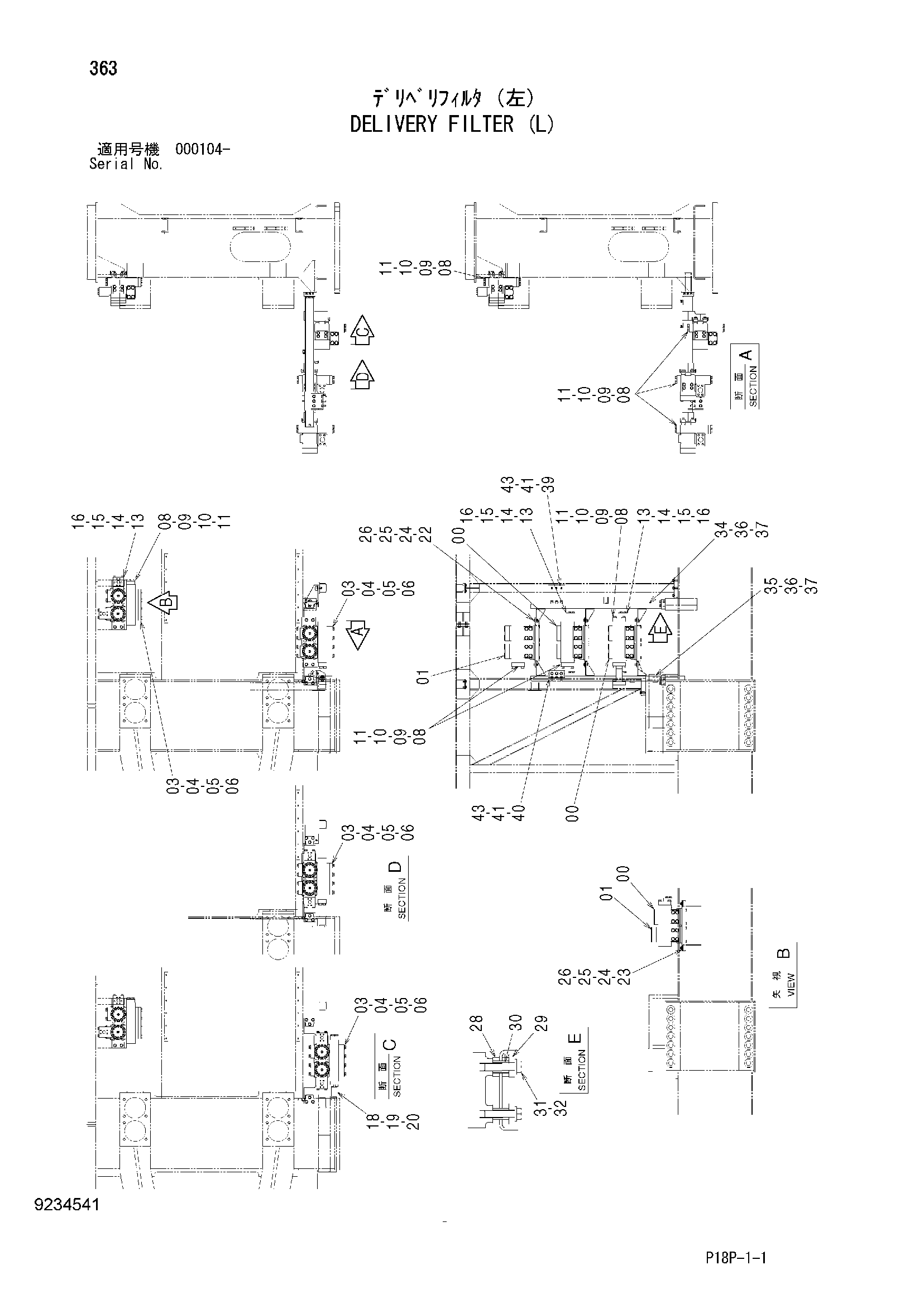

Напорный фильтр (левый) — HITACHI EX8000-6

Заводская схема «Напорный фильтр (левый)» для HITACHI EX8000-6. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	9194083	Сетчатый фильтр	5
01	9153003	Сетчатый фильтр	3
03	4396206	Обратный клапан	4
04	4292385	Уплотнительное кольцо	8
05	J932014	Болт	32
06	J222020	Шайба	32
08	3031029	Крышка	12
09	4292385	Уплотнительное кольцо	12
10	J932070	Болт	48
11	J222020	Шайба	48
13	3070310	Блок	6
14	4292384	Уплотнительное кольцо	6
15	J931606	Болт	24
16	J222016	Шайба	24
18	8063195	Трубка	1
19	4292385	Уплотнительное кольцо	1
20	M342065	Болт с внутренним шестигранником	4
22	4398573	Кронштейн	3
23	4613746	Кронштейн	1
24	J921635	Болт	16
25	J222016	Шайба	32
26	J950016	Гайка	16
28	4439887	Резиновая подушка	32
29	4199566	Пластина	16
30	4439880	Проставка	32
31	J901670	Болт	32
32	J222016	Шайба	32
34	7045464	Кронштейн	1
35	7045465	Кронштейн	1
36	J921645	Болт	6
37	J222016	Шайба	6
39	8095918	Кронштейн	1
40	8095917	Кронштейн	1
41	J901445	Болт	12
43	4086894	Шайба	12

Для точного подбора сообщите каталожный номер, модель HITACHI EX8000-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
