Пилотные гидролинии (передний) — HITACHI EX8000-6

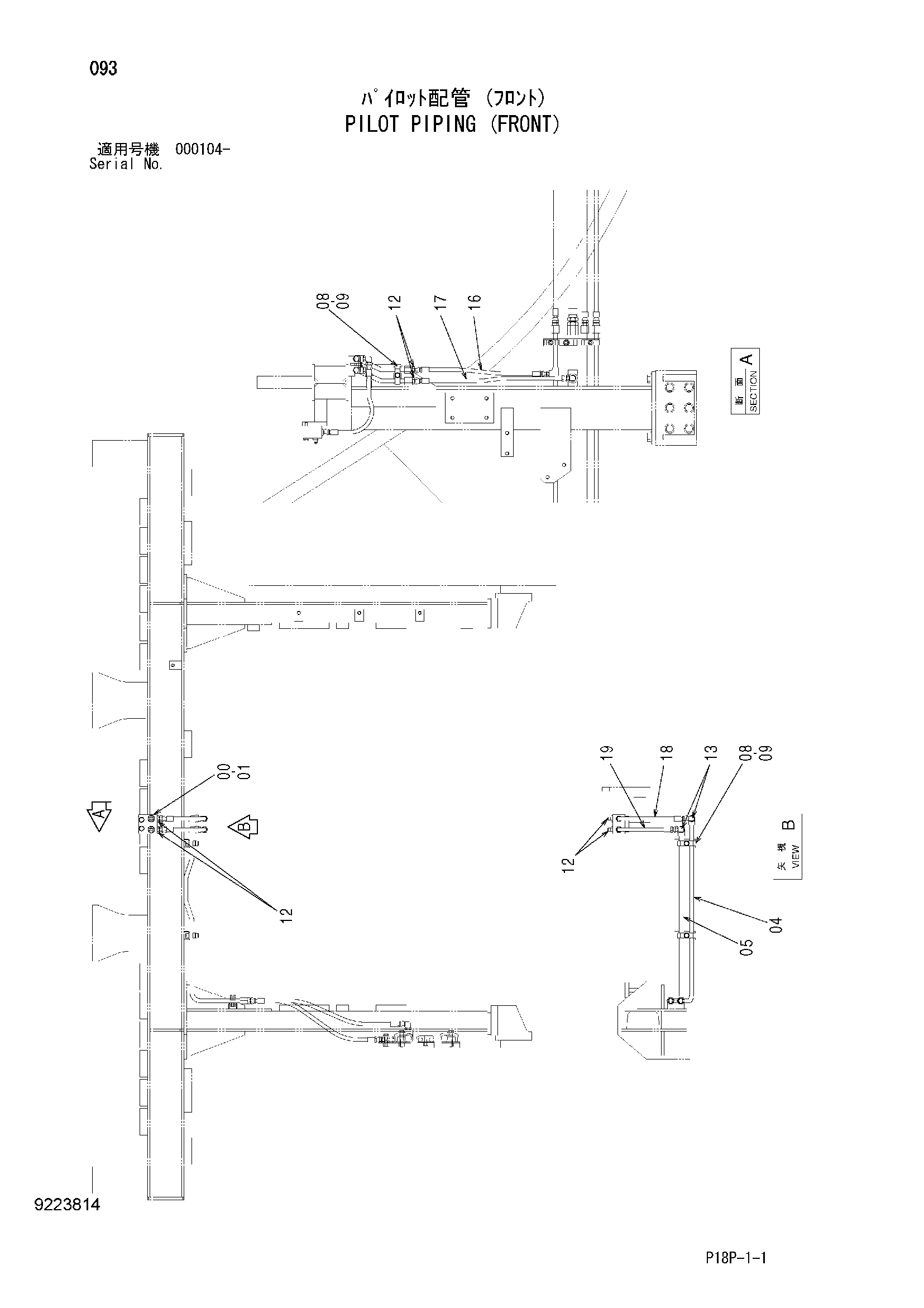

Заводская схема «Пилотные гидролинии (передний)» для HITACHI EX8000-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4624405 | Коллектор | 1 |
| 01 | J271070 | Болт с шайбой | 2 |
| 01A | J901070 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 04 | 8097752 | Трубка | 1 |
| 05 | 8097751 | Трубка | 1 |
| 08 | 4053593 | Хомут трубки | 3 |
| 09 | J271045 | Болт с шайбой | 3 |
| 09A | J901045 | Болт | 1 |
| 09B | J222010 | Шайба | 1 |
| 12 | A852133 | Адаптер | 6 |
| 12A | 4509180 | Уплотнительное кольцо | 1 |
| 13 | A852333 | Угловой штуцер | 2 |
| 13A | 4509180 | Уплотнительное кольцо | 1 |
| 16 | 4624689 | Шланг | 1 |
| 17 | 4269837 | Шланг | 1 |
| 18 | 4269833 | Шланг | 1 |
| 19 | 4269832 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX8000-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
