Поручень (правый) — HITACHI EX8000-6

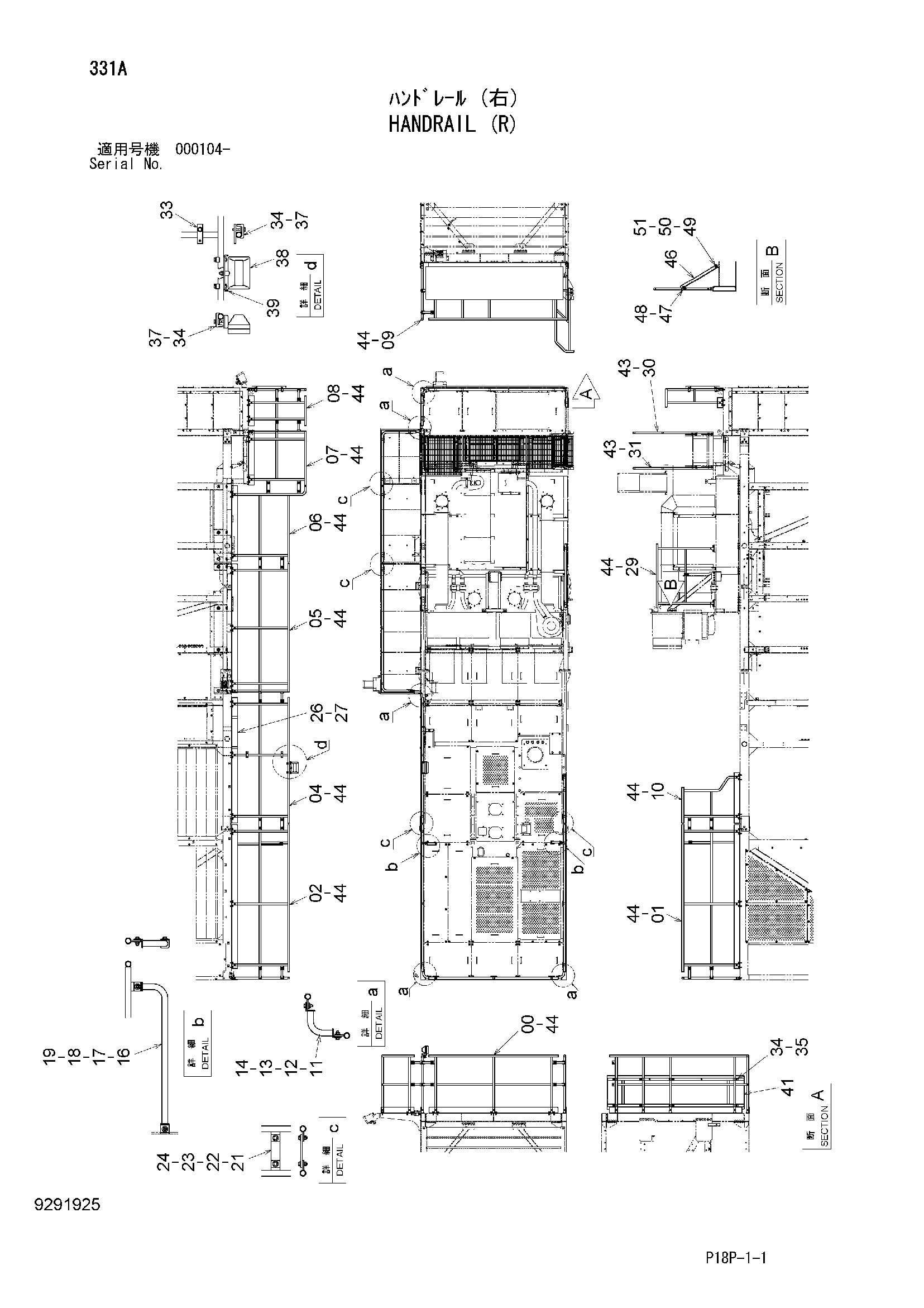

Заводская схема «Поручень (правый)» для HITACHI EX8000-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7046554 | Поручень | 1 |
| 01 | 7046555 | Поручень | 1 |
| 02 | 7046556 | Поручень | 1 |
| 04 | 7046558 | Поручень | 1 |
| 05 | 7055137 | Поручень | 1 |
| 06 | 7055138 | Поручень | 1 |
| 07 | 7055139 | Поручень | 1 |
| 08 | 8113976 | Поручень | 1 |
| 09 | 7055144 | Поручень | 1 |
| 10 | 7056162 | Поручень | 1 |
| 11 | 9744447 | Трубка | 10 |
| 12 | J921240 | Болт | 20 |
| 13 | 449490 | Плоская шайба | 40 |
| 14 | J950012 | Гайка | 20 |
| 16 | 9744411 | Трубка | 2 |
| 17 | J921240 | Болт | 4 |
| 18 | 449490 | Плоская шайба | 8 |
| 19 | J950012 | Гайка | 4 |
| 21 | 4621981 | Пластина | 8 |
| 22 | J921240 | Болт | 16 |
| 23 | 449490 | Плоская шайба | 32 |
| 24 | J950012 | Гайка | 16 |
| 26 | 4433267 | Пластина | 1 |
| 27 | J281230 | Болт с шайбой | 4 |
| 27A | J901230 | Болт | 1 |
| 27B | 4249324 | Шайба | 1 |
| 29 | 8113978 | Поручень | 1 |
| 30 | 8113980 | Поручень | 1 |
| 31 | 8113981 | Поручень | 1 |
| 33 | 4457592 | Седло винта | 2 |
| 34 | 4190127 | Хомут трубки | 12 |
| 35 | J271270 | Болт с шайбой | 8 |
| 35A | J901270 | Болт | 1 |
| 35B | J222012 | Шайба | 1 |
| 37 | J271265 | Болт с шайбой | 4 |
| 37A | J901265 | Болт | 1 |
| 37B | J222012 | Шайба | 1 |
| 38 | 4336570 | Фара | 1 |
| 38A | 4326801 | Ленс блок | 1 |
| 38B | 4326802 | Рама | 1 |
| 38C | 4285648 | Лампа | 1 |
| 38D | 4326803 | Прокладка | 1 |
| 38E | 4307026 | Шайба | 1 |
| 38F | 4307027 | Винт | 4 |
| 38G | A590114 | Плоская шайба | 1 |
| 38H | A590914 | Пружинная шайба | 1 |
| 38I | J952014 | Гайка | 1 |
| 39 | 9749858 | Кронштейн | 1 |
| 41 | 8113977 | Крышка | 1 |
| 43 | J271235 | Болт с шайбой | 16 |
| 43A | J901235 | Болт | 1 |
| 43B | J222012 | Шайба | 1 |
| 44 | J271240 | Болт с шайбой | 64 |
| 44A | J901240 | Болт | 1 |
| 44B | J222012 | Шайба | 1 |
| 46 | 8114728 | Стойка | 1 |
| 47 | 4190126 | Хомут трубки | 1 |
| 48 | J271265 | Болт с шайбой | 1 |
| 48A | J901265 | Болт | 1 |
| 48B | J222012 | Шайба | 1 |
| 49 | J281240 | Болт с шайбой | 1 |
| 49A | J901240 | Болт | 1 |
| 49B | 4249324 | Шайба | 1 |
| 50 | 449490 | Плоская шайба | 1 |
| 51 | J950012 | Гайка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX8000-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
