Трубопроводы системы смазки (стрела)(погрузчик) — HITACHI EX8000-6

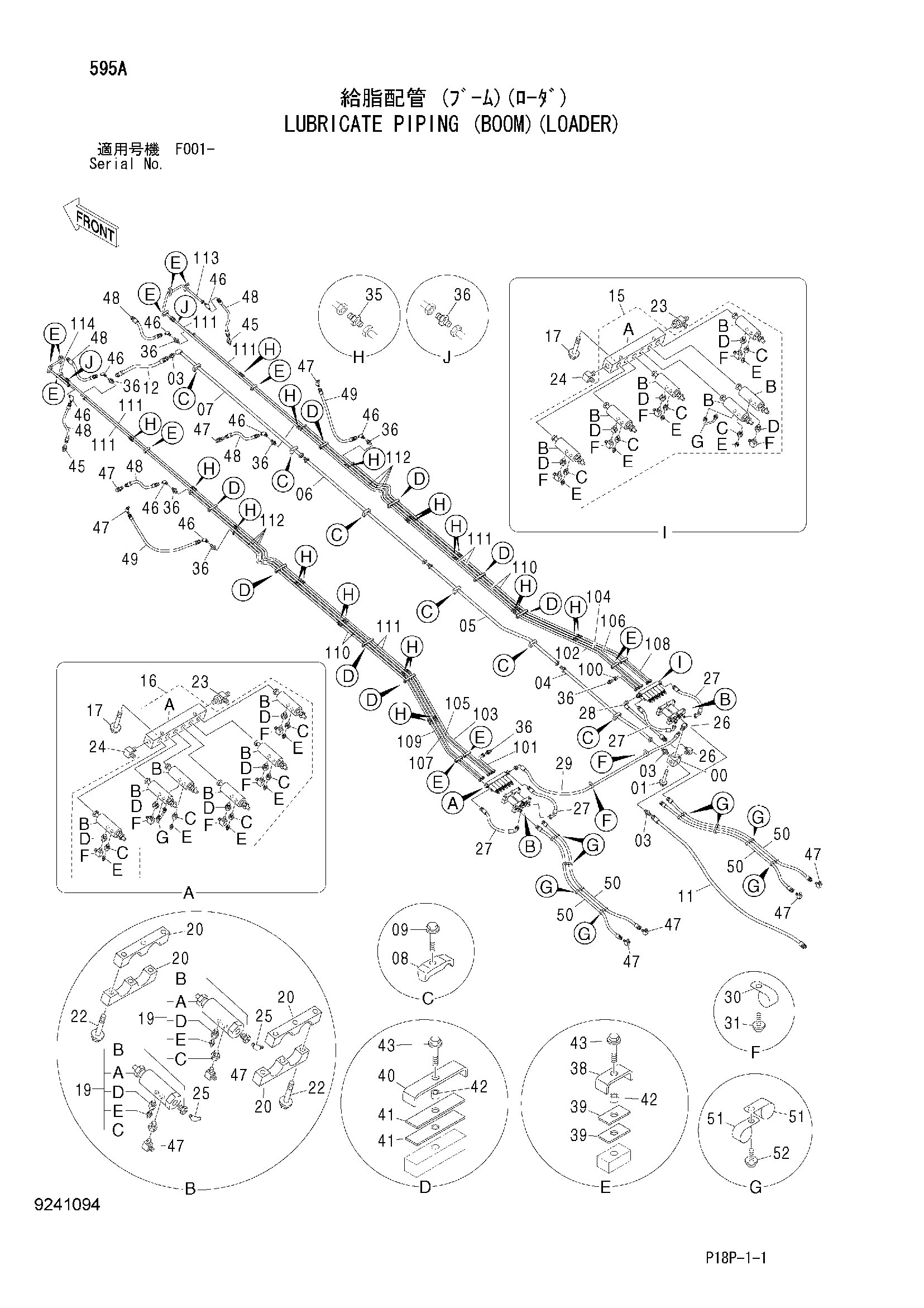

Заводская схема «Трубопроводы системы смазки (стрела)(погрузчик)» для HITACHI EX8000-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4622863 | Блок | 1 |
| 01 | J271290 | Болт с шайбой | 2 |
| 01A | J901290 | Болт | 1 |
| 01B | J222012 | Шайба | 1 |
| 03 | 4221278 | Адаптер | 3 |
| 04 | 9762731 | Трубка | 1 |
| 05 | 9762730 | Трубка | 1 |
| 06 | 9762729 | Трубка | 1 |
| 07 | 9762728 | Трубка | 1 |
| 08 | 4053595 | Хомут трубки | 6 |
| 09 | J271260 | Болт с шайбой | 6 |
| 09A | J901260 | Болт | 1 |
| 09B | J222012 | Шайба | 1 |
| 11 | 4622210 | Шланг | 1 |
| 12 | 4622211 | Шланг | 1 |
| 15 | 4622420 | Клапан | 1 |
| 15B | 4182051 | Инджектор клапан | 6 |
| 15C | 4191349 | Адаптер | 5 |
| 15D | 4253567 | Адаптер | 5 |
| 15F | 4097666 | Угловой штуцер | 5 |
| 16 | 4622419 | Клапан | 1 |
| 16B | 4182051 | Инджектор клапан | 6 |
| 16C | 4191349 | Адаптер | 5 |
| 16D | 4253567 | Адаптер | 5 |
| 16F | 4097666 | Угловой штуцер | 5 |
| 17 | J260850 | Болт с шайбой | 4 |
| 17A | J900850 | Болт | 1 |
| 17B | A590108 | Плоская шайба | 1 |
| 19 | 4382337 | Клапан | 4 |
| 19A | 4431286 | Клапан | 1 |
| 19B | 4320267 | Переходник | 1 |
| 19C | 4320268 | Переходник | 1 |
| 19D | 4191349 | Адаптер | 1 |
| 19E | J75481 | Пресс-маслёнка | 1 |
| 20 | 4431225 | Хомут | 8 |
| 22 | J271000 | Болт с шайбой | 12 |
| 22A | J901000 | Болт | 1 |
| 22B | J222010 | Шайба | 1 |
| 23 | A852433 | Тройник | 2 |
| 23A | 4509180 | Уплотнительное кольцо | 1 |
| 24 | A852333 | Угловой штуцер | 2 |
| 24A | 4509180 | Уплотнительное кольцо | 1 |
| 25 | 4157919 | Угловой штуцер | 4 |
| 26 | 4154657 | Угловой штуцер | 2 |
| 27 | 4623634 | Шланг | 4 |
| 28 | 4623699 | Шланг | 1 |
| 29 | 4623702 | Шланг | 1 |
| 30 | 4190262 | Зажим | 2 |
| 31 | J271025 | Болт с шайбой | 2 |
| 31A | J901025 | Болт | 1 |
| 31B | J222010 | Шайба | 1 |
| 35 | 4099282 | Адаптер | 22 |
| 36 | 4119986 | Адаптер | 10 |
| 38 | 4302748 | Хомут | 12 |
| 39 | 4269657 | Резиновая прокладка | 24 |
| 40 | 4302749 | Хомут | 8 |
| 41 | 4273721 | Резиновая прокладка | 16 |
| 42 | 4302747 | Проставка | 20 |
| 43 | J271040 | Болт с шайбой | 20 |
| 43A | J901040 | Болт | 1 |
| 43B | J222010 | Шайба | 1 |
| 45 | 4154651 | Адаптер | 2 |
| 46 | 4154655 | Угловой штуцер | 10 |
| 47 | 4154656 | Угловой штуцер | 16 |
| 48 | 4226311 | Шланг | 8 |
| 49 | 4236741 | Шланг | 2 |
| 50 | 4258888 | Шланг | 4 |
| 51 | 4190272 | Зажим | 16 |
| 52 | J271025 | Болт с шайбой | 8 |
| 52A | J901025 | Болт | 1 |
| 52B | J222010 | Шайба | 1 |
| 100 | 4617213 | Трубка | 1 |
| 101 | 4612116 | Трубка | 1 |
| 102 | 3102619 | Трубка | 1 |
| 103 | 3102618 | Трубка | 1 |
| 104 | 3102616 | Трубка | 1 |
| 105 | 3102615 | Трубка | 1 |
| 106 | 3102614 | Трубка | 1 |
| 107 | 3102613 | Трубка | 1 |
| 108 | 3102609 | Трубка | 1 |
| 109 | 3102608 | Трубка | 1 |
| 110 | 3102605 | Трубка | 4 |
| 111 | 4616941 | Трубка | 8 |
| 112 | 3102603 | Трубка | 8 |
| 113 | 3102596 | Трубка | 1 |
| 114 | 3102597 | Трубка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX8000-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
