Обратные трубопроводы (центральный)(2) — HITACHI EX8000-6

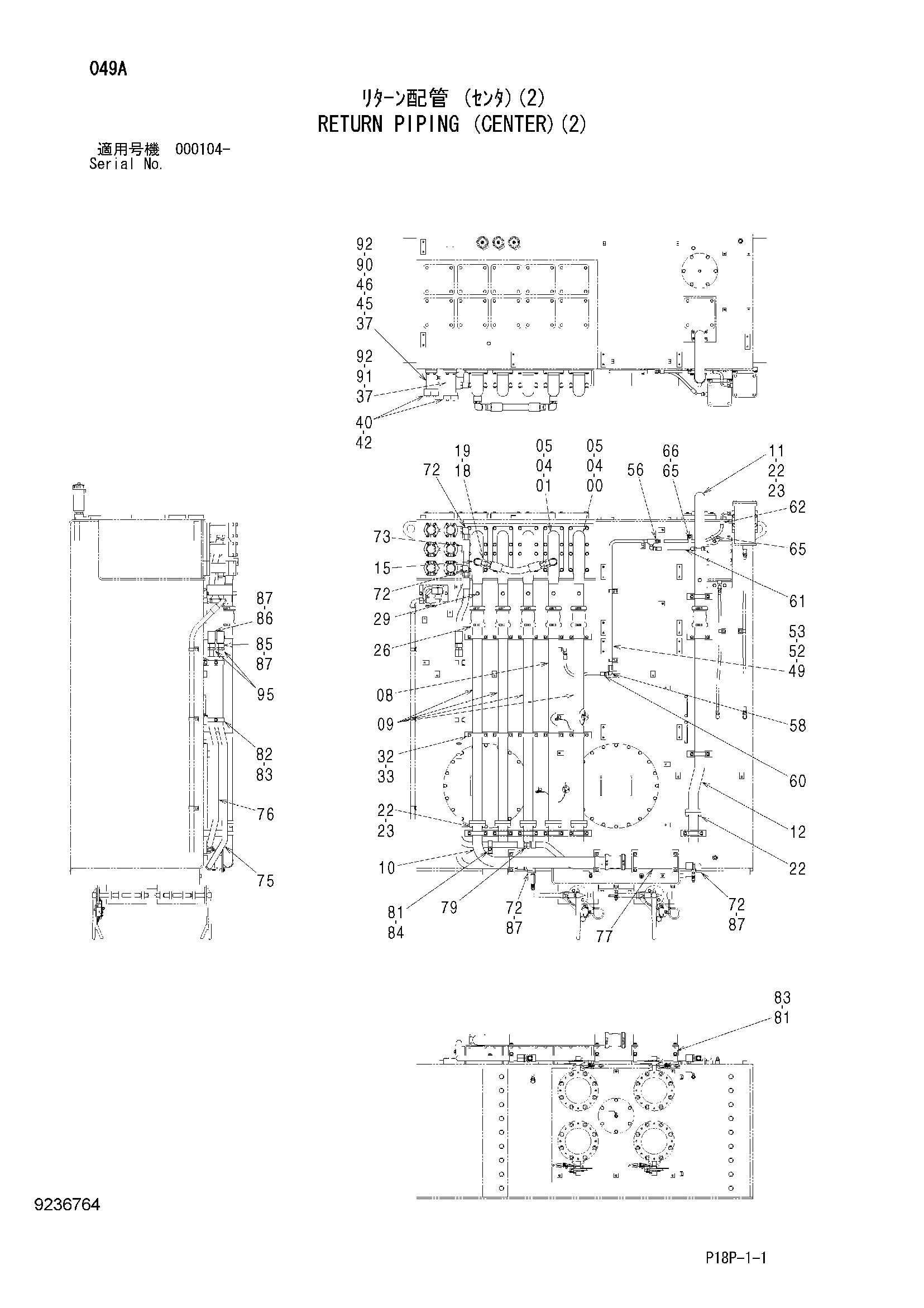

Заводская схема «Обратные трубопроводы (центральный)(2)» для HITACHI EX8000-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8095414 | Трубка | 3 |
| 01 | 8096093 | Трубка | 2 |
| 04 | J271245 | Болт с шайбой | 40 |
| 04A | J901245 | Болт | 1 |
| 04B | J222012 | Шайба | 1 |
| 05 | 4153555 | Уплотнительное кольцо | 10 |
| 08 | 8095415 | Трубка | 1 |
| 09 | 8096081 | Трубка | 4 |
| 10 | 8095413 | Трубка | 1 |
| 11 | 8096002 | Трубка | 1 |
| 12 | 8096001 | Трубка | 1 |
| 15 | A853300 | Угловой штуцер | 2 |
| 15A | 970860 | Уплотнительное кольцо | 1 |
| 18 | 4620070 | Шланг | 1 |
| 19 | 4187329 | Уплотнительное кольцо | 2 |
| 22 | M341245 | Болт с внутренним шестигранником | 28 |
| 23 | 4153541 | Уплотнительное кольцо | 2 |
| 26 | 4071215 | Муфта | 7 |
| 29 | A885003 | Пробка | 6 |
| 29A | 4509180 | Уплотнительное кольцо | 1 |
| 32 | 4000909 | Хомут трубки | 23 |
| 33 | J271035 | Болт с шайбой | 46 |
| 33A | J901035 | Болт | 1 |
| 33B | J222010 | Шайба | 1 |
| 37 | 4153541 | Уплотнительное кольцо | 6 |
| 40 | 4103398 | Разъёмный фланец | 12 |
| 42 | M341256 | Болт с внутренним шестигранником | 24 |
| 45 | 4250260 | Датчик | 3 |
| 46 | 4250261 | Прокладка | 3 |
| 49 | 9762449 | Трубка | 1 |
| 52 | 4053594 | Хомут трубки | 3 |
| 53 | J271050 | Болт с шайбой | 3 |
| 53A | J901050 | Болт | 1 |
| 53B | J222010 | Шайба | 1 |
| 56 | A852144 | Адаптер | 1 |
| 56A | 4506418 | Уплотнительное кольцо | 1 |
| 58 | A852344 | Угловой штуцер | 3 |
| 58A | 4506418 | Уплотнительное кольцо | 1 |
| 60 | 4619983 | Шланг | 1 |
| 61 | 4619984 | Шланг | 1 |
| 62 | 4308289 | Шланг | 1 |
| 65 | 4190277 | Зажим | 2 |
| 66 | J271025 | Болт с шайбой | 1 |
| 66A | J901025 | Болт | 1 |
| 66B | J222010 | Шайба | 1 |
| 72 | A853300 | Угловой штуцер | 4 |
| 72A | 970860 | Уплотнительное кольцо | 1 |
| 73 | A885000 | Пробка | 1 |
| 73A | 970860 | Уплотнительное кольцо | 1 |
| 75 | 8097796 | Трубка | 1 |
| 76 | 8097797 | Трубка | 1 |
| 77 | 9763165 | Трубка | 1 |
| 79 | 4042035 | Адаптер | 1 |
| 79A | 970860 | Уплотнительное кольцо | 1 |
| 81 | 4053698 | Хомут трубки | 5 |
| 82 | 4053696 | Хомут трубки | 2 |
| 83 | J271275 | Болт с шайбой | 6 |
| 83A | J901275 | Болт | 1 |
| 83B | J222012 | Шайба | 1 |
| 84 | J271270 | Болт с шайбой | 1 |
| 84A | J901270 | Болт | 1 |
| 84B | J222012 | Шайба | 1 |
| 85 | 4609774 | Шланг | 1 |
| 86 | 4624831 | Шланг | 1 |
| 87 | 4187329 | Уплотнительное кольцо | 6 |
| 90 | 8098301 | Трубка | 3 |
| 91 | 8098302 | Трубка | 3 |
| 92 | M341240 | Болт с внутренним шестигранником | 24 |
| 95 | A853100 | Адаптер | 2 |
| 95A | 970860 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX8000-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
