Гидролинии рабочего оборудования (стрела)(погрузчик)(1-1) — HITACHI EX8000-6

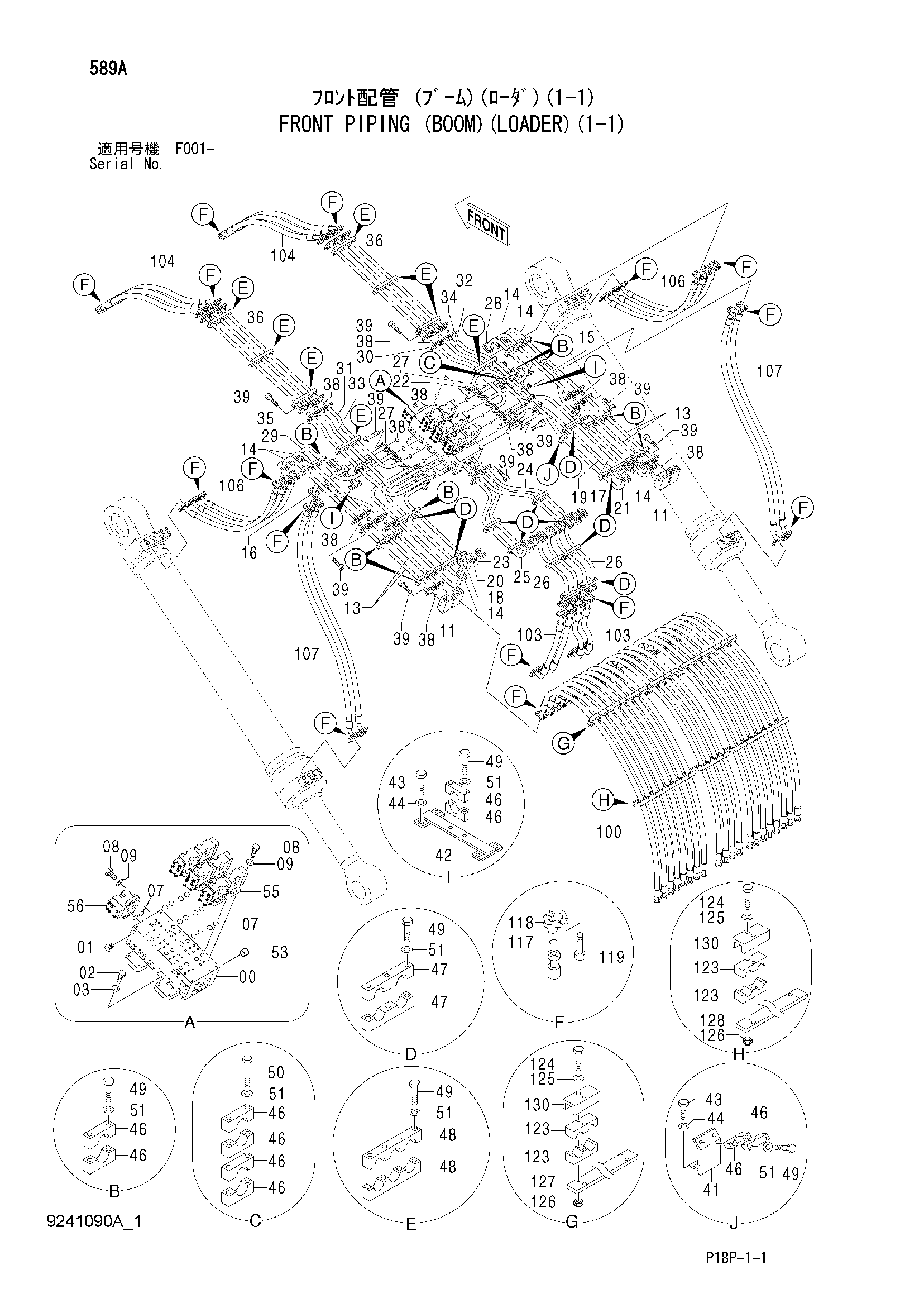

Заводская схема «Гидролинии рабочего оборудования (стрела)(погрузчик)(1-1)» для HITACHI EX8000-6. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	0005134	Блок	1
01	A885002	Пробка	2
01A	957366	Уплотнительное кольцо	1
02	J932480	Болт	8
03	J222024	Шайба	8
07	4510170	Уплотнительное кольцо	14
08	J932280	Болт	42
09	J222022	Шайба	42
11	4432249	Клапан словретур	4
13	8096767	Трубка	4
14	9762782	Трубка	6
15	8096954	Трубка	1
16	8096955	Трубка	1
17	8095462	Трубка	1
18	8095465	Трубка	1
19	8097040	Трубка	1
20	8095399	Трубка	1
21	8096950	Трубка	1
22	8097060	Трубка	1
23	8096949	Трубка	1
24	8096944	Трубка	2
25	8096948	Трубка	2
26	8096778	Трубка	4
27	8096965	Трубка	2
28	8097037	Трубка	1
29	8097039	Трубка	1
30	8097049	Трубка	1
31	8097051	Трубка	1
32	8097052	Трубка	1
33	8097053	Трубка	1
34	8097056	Трубка	1
35	8097057	Трубка	1
36	8096541	Трубка	6
38	4510170	Уплотнительное кольцо	37
39	M342065	Болт с внутренним шестигранником	148
41	9762769	Кронштейн	1
42	8096971	Кронштейн	2
43	J901450	Болт	10
44	4086894	Шайба	10
46	4357265	Хомут трубки	62
47	4362366	Хомут трубки	24
48	4621311	Хомут трубки	16
49	J901404	Болт	126
50	J901415	Болт	2
51	J222014	Шайба	128
53	425176	Пробка	4
55	9260155	Клапан	6
56	9260156	Клапан	1
100	4621900	Шланг	20
103	4621896	Шланг	4
104	4623554	Шланг	6
106	4622222	Шланг	6
107	4622224	Шланг	4
117	4510170	Уплотнительное кольцо	60
118	4169565	Разъёмный фланец	120
119	M342065	Болт с внутренним шестигранником	240
123	4473130	Хомут	40
124	J901214	Болт	40
125	J222012	Шайба	40
126	J950012	Гайка	80
127	3104194	Пластина	1
128	3104195	Пластина	1
130	4410171	Хомут	20
