Радиатор крышка (правый) — HITACHI EX8000-6

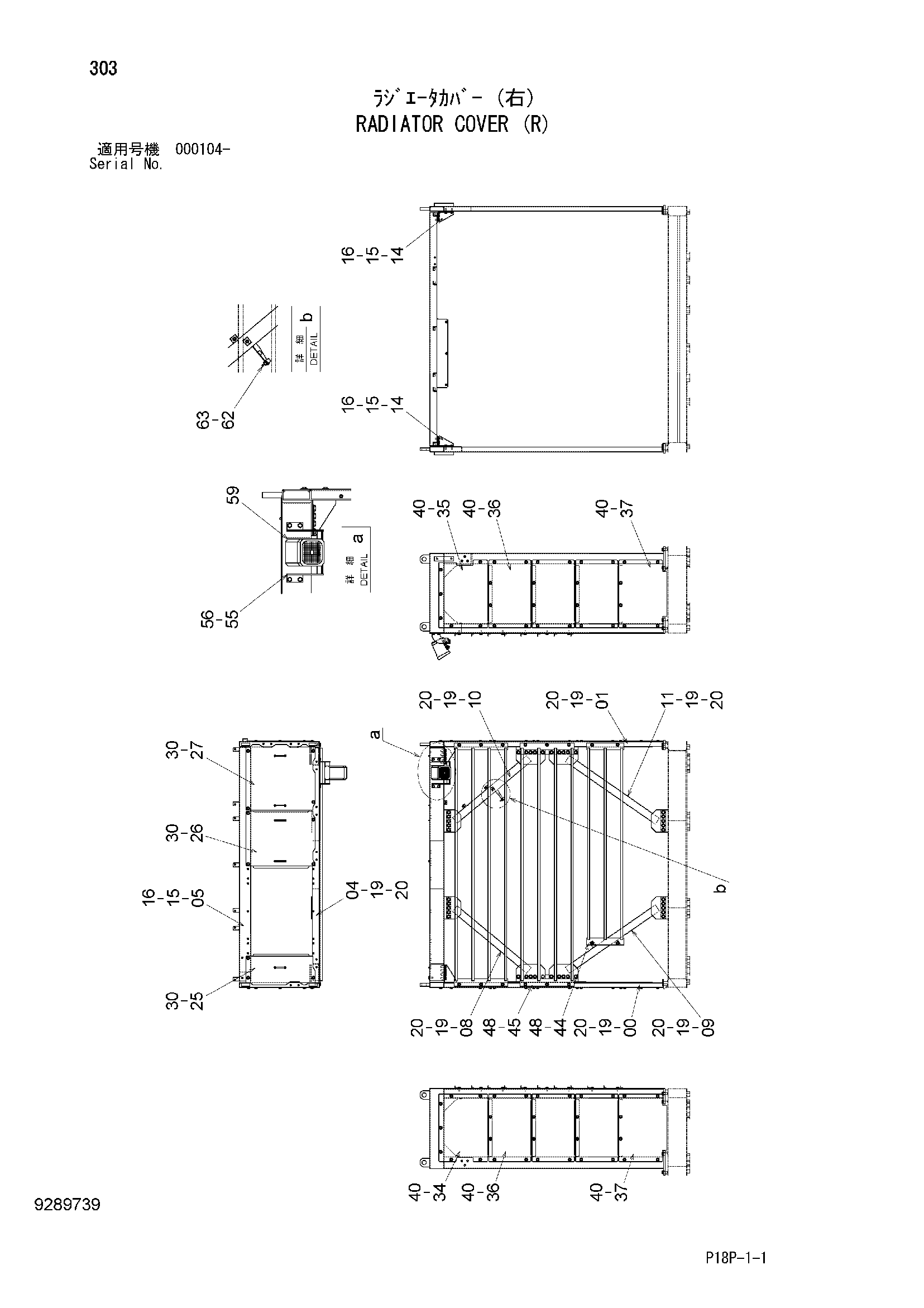

Заводская схема «Радиатор крышка (правый)» для HITACHI EX8000-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6026197 | Панель | 1 |
| 01 | 6026198 | Панель | 1 |
| 04 | 7054650 | Балка | 1 |
| 05 | 7054651 | Балка | 1 |
| 08 | 8111497 | Стойка | 1 |
| 09 | 8111498 | Стойка | 1 |
| 10 | 8111499 | Стойка | 1 |
| 11 | 8111500 | Стойка | 1 |
| 14 | 9765749 | Кронштейн | 2 |
| 15 | J921240 | Болт | 16 |
| 16 | J222012 | Шайба | 16 |
| 19 | J931645 | Болт | 62 |
| 20 | J222016 | Шайба | 62 |
| 25 | 8112903 | Крышка | 1 |
| 26 | 8112902 | Крышка | 1 |
| 27 | 7054653 | Крышка | 1 |
| 30 | J281235 | Болт с шайбой | 11 |
| 30A | J901235 | Болт | 1 |
| 30B | 4249324 | Шайба | 1 |
| 34 | 8112641 | Крышка | 1 |
| 35 | 8112642 | Крышка | 1 |
| 36 | 8112797 | Крышка | 6 |
| 37 | 3112790 | Крышка | 2 |
| 40 | J281030 | Болт с шайбой | 61 |
| 40A | J901030 | Болт | 1 |
| 40B | 4486055 | Шайба | 1 |
| 44 | 9768747 | Решётка | 1 |
| 45 | 9768748 | Решётка | 2 |
| 48 | J281035 | Болт с шайбой | 16 |
| 48A | J901035 | Болт | 1 |
| 48B | 4486055 | Шайба | 1 |
| 55 | 8059828 | Кронштейн | 1 |
| 56 | J271030 | Болт с шайбой | 4 |
| 56A | J901030 | Болт | 1 |
| 56B | J222010 | Шайба | 1 |
| 59 | 4615482 | Фонарь воркинг | 1 |
| 62 | 4250260 | Датчик | 1 |
| 63 | 4672285 | Гайка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX8000-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
