Двигатель платформа трубопроводы (правый)(4) — HITACHI EX8000-6

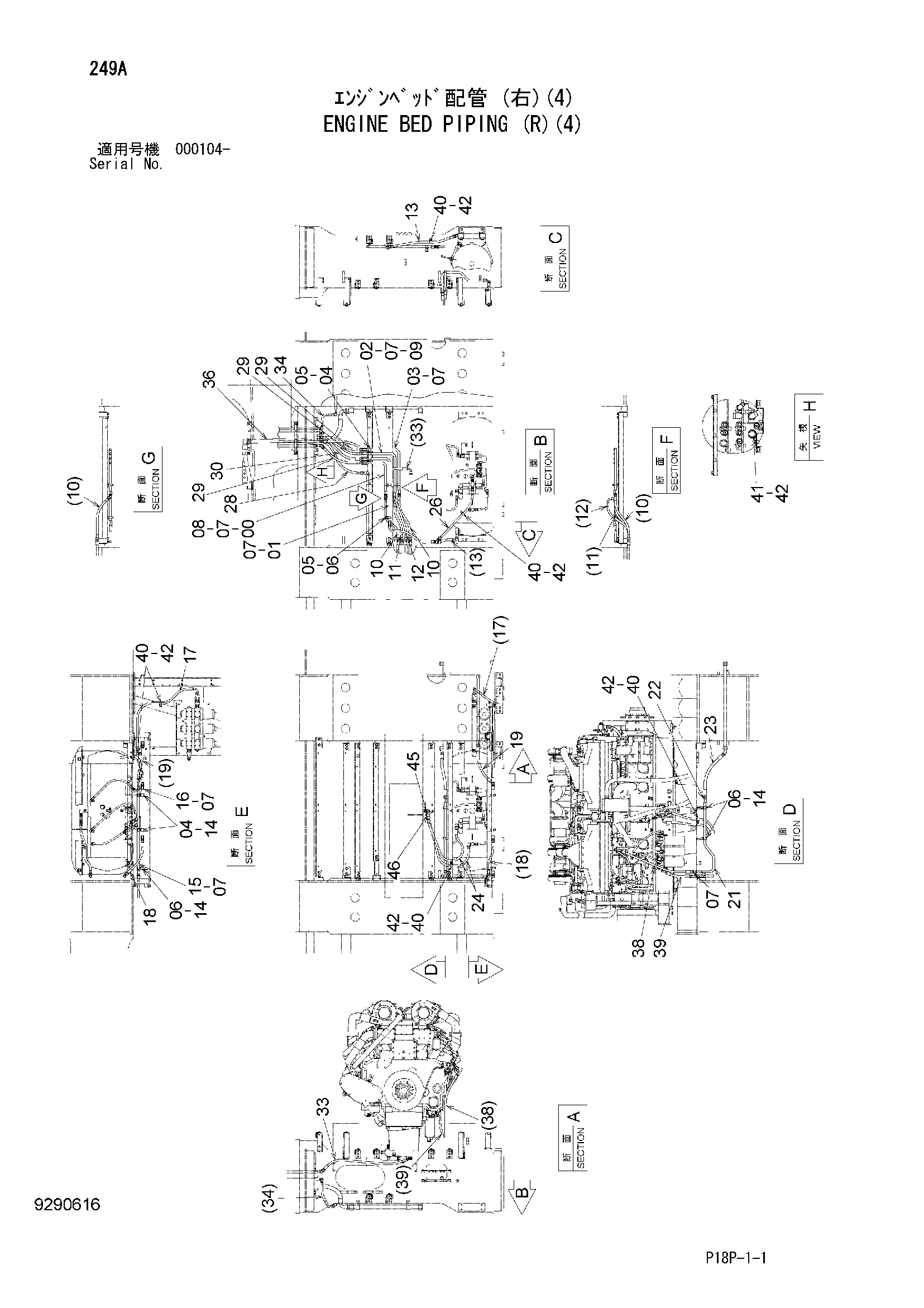

Заводская схема «Двигатель платформа трубопроводы (правый)(4)» для HITACHI EX8000-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9769407 | Трубка | 1 |
| 01 | 9769406 | Трубка | 1 |
| 02 | 9769405 | Трубка | 1 |
| 03 | 9769015 | Трубка | 1 |
| 04 | 4053596 | Хомут трубки | 6 |
| 05 | J271255 | Болт с шайбой | 5 |
| 05A | J901255 | Болт | 1 |
| 05B | J222012 | Шайба | 1 |
| 06 | 4053595 | Хомут трубки | 4 |
| 07 | A852166 | Адаптер | 11 |
| 07A | 4506424 | Уплотнительное кольцо | 1 |
| 08 | A852266 | Угловой штуцер | 1 |
| 08A | 4506424 | Уплотнительное кольцо | 1 |
| 09 | A852466 | Тройник | 1 |
| 09A | 4506424 | Уплотнительное кольцо | 1 |
| 10 | 4656411 | Шланг | 2 |
| 11 | 4683469 | Шланг | 1 |
| 12 | 4410902 | Шланг | 1 |
| 13 | 4304395 | Шланг | 1 |
| 14 | J271265 | Болт с шайбой | 5 |
| 14A | J901265 | Болт | 1 |
| 14B | J222012 | Шайба | 1 |
| 15 | 9769418 | Трубка | 1 |
| 16 | 9769417 | Трубка | 1 |
| 17 | 4485415 | Шланг | 1 |
| 18 | 4684878 | Шланг | 1 |
| 19 | 4354655 | Шланг | 1 |
| 21 | 8113375 | Трубка | 1 |
| 22 | 4139973 | Адаптер | 1 |
| 22A | 4506424 | Уплотнительное кольцо | 1 |
| 23 | 4684882 | Шланг | 1 |
| 24 | 4684892 | Шланг | 2 |
| 26 | 4684771 | Шланг | 1 |
| 28 | 4458110 | Шланг | 1 |
| 29 | 4447217 | Шланг | 3 |
| 30 | 4636280 | Шланг | 1 |
| 33 | 4641112 | Шланг | 1 |
| 34 | 4675532 | Шланг | 1 |
| 36 | 4684890 | Шланг | 1 |
| 38 | 4666656 | Шланг | 1 |
| 39 | 4639833 | Шланг | 1 |
| 40 | 4192035 | Зажим | 8 |
| 41 | 4190265 | Зажим | 1 |
| 42 | J271025 | Болт с шайбой | 7 |
| 42A | J901025 | Болт | 1 |
| 42B | J222010 | Шайба | 1 |
| 45 | 4345723 | Адаптер | 1 |
| 46 | 4662925 | Угловой штуцер | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX8000-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
